Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Балка задней оси, поворотные кулаки, тяги рулевые, сошки руля
35
25
26
27
28
29
29
30
31
32
32
33
34
24
36
37
38
39
40
41
42
43
43
44
45
46
47
12
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
9
10
11
1
13
13
14
15
16
16
16
17
17
17
18
19
20
21
22
23

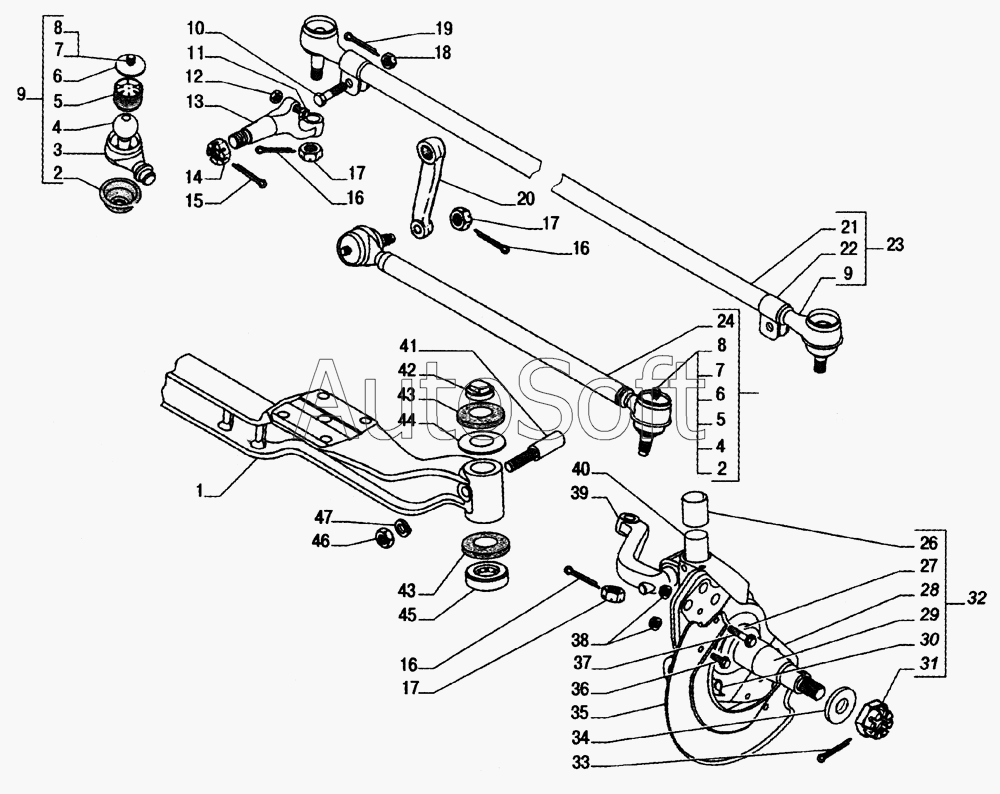

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Балка передней оси | |
| 2 | 3***4 | Колпак защитный | |
| 3 | 3***2 | Наконечник рулевой тяги правый | |
| 3 | 3***3 | Наконечник рулевой тяги левый | |
| 4 | 3***5 | Палец шаровой | |
| 5 | 3***7 | Вкладыш | |
| 6 | 2***1 | Крыша наконечника рулевой тяги | |
| 7 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 8 | 2***9 | Масленка 1.1 Ц6.хр ГОСТ 19853-74 | |
| 9 | 3***6 | Наконечник рулевой тяги правый в сборе | |
| 9 | 3***7 | Наконечник рулевой тяги левый в сборе | |
| 10 | 2***9 | Болт М10х1-6gх38 | |
| 11 | 2***9 | Болт М10х1-6gх35 | |
| 12 | 2***9 | Гайка 10х1-6Н | |
| 13 | 3***0 | Рычаг рулевой трапеции правый | |
| 13 | 3***1 | Рычаг рулевой трапеции левый | |
| 14 | 2***9 | Гайка М22х1,5-6Н | |
| 15 | 2***9 | Шплинт 5x36 | |
| 16 | 2***9 | Шплинт 4х25 | |
| 17 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.108-93 | |
| 18 | 2***9 | Гайка М10х1-6Н | |
| 19 | 2***9 | Шплинт 2,5х20 ОСТ 37.001.171-93 | |
| 20 | 3***0 | Сошка рулевого механизма | |
| 21 | 5***4 | Тяга поперечная рулевая | |
| 22 | 5***1 | Хомут стяжной | |
| 23 | 3***2 | Тяга поперечная рулевая в сборе | |
| 24 | 3***4 | Тяга продольная рулевая | |
| 25 | 3***2 | Тяга продольная рулевая в сборе | |
| 26 | 3***6 | Втулка шкворня поворотного кулака | |
| 27 | 3***4 | Втулка | |
| 28 | 3***6 | Фланец цапфы | |
| 29 | 3***4 | Кулак поворотный правый | |
| 29 | 3***5 | Кулак поворотный левый | |
| 30 | 3***4 | Корпус датчика | |
| 31 | 2***8 | Гайка М24х1,5-5Н6Н | |
| 32 | 3***2 | Кулак поворотный правый в сборе | |
| 32 | 3***3 | Кулак поворотный левый в сборе | |
| 33 | 2***9 | Шплинт 5х40 | |
| 34 | 3***0 | Шайба упорная подшипника | |
| 35 | 3***4 | Щит заднего тормозного механизма | |
| 36 | 4***3 | Болт М8х30 | |
| 37 | 5***7 | Болт фланцевый (2178579/2) | |
| 38 | 4***9 | Гайка М8 | |
| 39 | 3***5 | Рычаг поворотного кулака к продольной рулевой тяге | |
| 40 | 3***9 | Шкворень поворотного кулака | |
| 41 | 5***2 | Штифт стопорный шкворня поворотного кулака | |
| 42 | 3***7 | Пробка | |
| 43 | 3***8 | Манжета | |
| 44 | 3***2 | Шайба регулировочная | |
| 45 | 3***2 | Подшипник упорный с защитным колпаком | |
| 46 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 47 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
