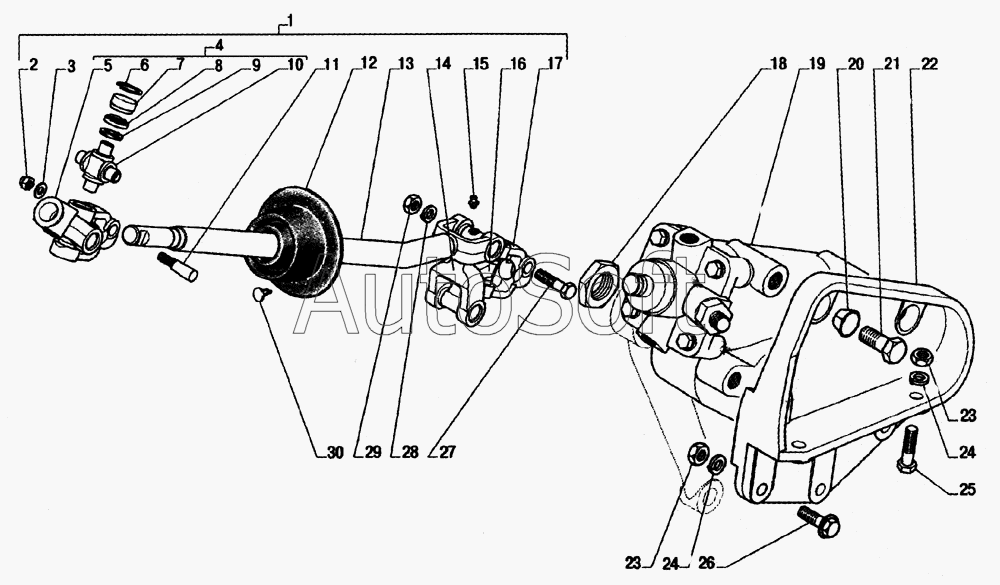

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Рулевой механизм, карданный вал рулевого управления
16
30
29
28
27
26
25
24
24
23
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Вал карданный рулевого управления в сборе | |
| 2 | 4***3 | Гайка М8 | |
| 3 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 4 | 3***6 | Шарнир карданный рулевого управления | |
| 5 | 3***8 | Вилка карданного вала руля | |
| 6 | 3***2 | Кольцо В19 ГОСТ 13943-86 | |
| 7 | 0***1 | Подшипник 904700УС17 | |
| 8 | 3***6 | Обойма сальника карданного вала | |
| 9 | 0***7 | Сальник крестовины вала | |
| 10 | 3***1 | Крестовина кардана рулевого управления | |
| 11 | 3***7 | Клин рулевого управления | |
| 12 | 3***0 | Уплотнитель пола кабины | |
| 13 | 3***4 | Вал рулевого управления в сборе | |
| 14 | 3***8 | Вилка рулевого управления | |
| 15 | 2***9 | Масленка 1.1 Ц6.хр ГОСТ 19853-74 | |
| 16 | 3***1 | Крестовина вала руля | |
| 17 | 3***8 | Вилка вала | |
| 18 | 3***6 | Гайка сошки | |
| 19 | Ш***0 | Рулевой механизм | |
| 20 | 3***2 | Втулка разжимная | |
| 21 | 4***1 | Болт М18x1,5x35 | |
| 22 | 3***5 | Кронштейн крепления рулевого механизма | |
| 23 | 2***1 | Гайка М12-8-016 СТП 37.102.1195-97 | |
| 24 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 25 | 2***9 | Болт М12-4hх45 | |
| 26 | 4***2 | Болт М12х35 | |
| 27 | 4***9 | Болт М10х45 | |
| 28 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 29 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 30 | 3***7 | Пистон |
