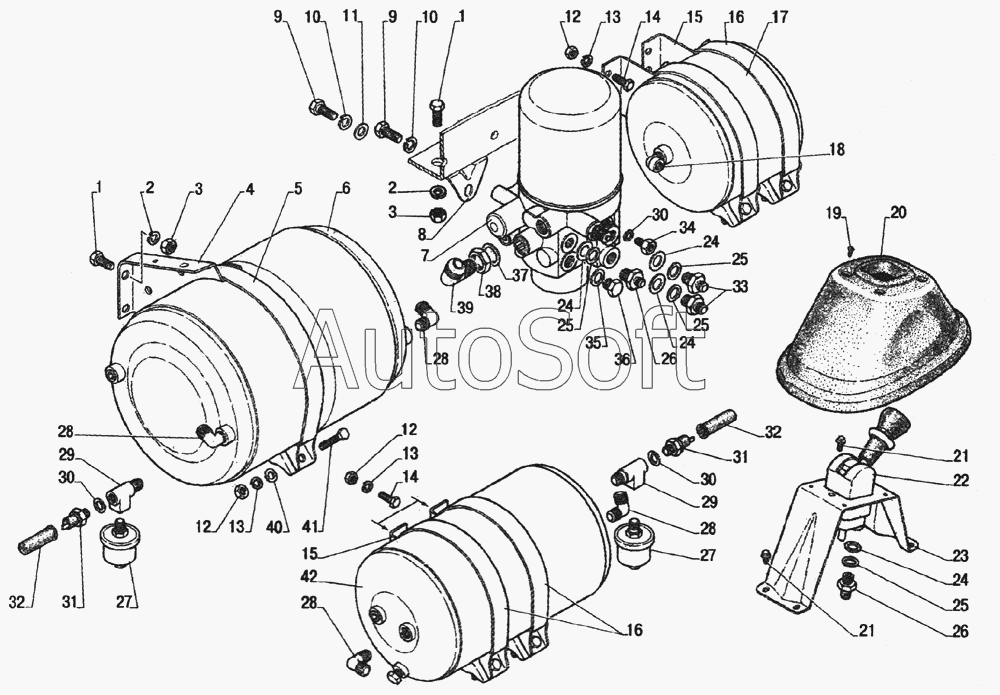

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Кран управления стояночным тормозом, воздушные баллоны, воздухоосушитель, датчики давления воздуха
32
32
23
24
24
24
24
25
25
25
25
26
26
27
27
28
28
28
28
29
29
30
30
30
31
31
22
33
34
35
36
37
38
39
40
41
42
12
12
12
2
2
3
3
4
5
6
7
8
9
9
10
10
11
1
1
13
13
13
14
14
15
15
16
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3902.3829010 | 3***0 | Датчик давления масла 3902.3829 | |
| 1 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 3 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 4 | 3***0 | Кронштейн воздушного баллона | |
| 5 | 4***6 | Хомут | |
| 6 | 4***0 | Баллон воздушный | |
| 7 | Z***0 | Модуль подготовки воздуха (воздухоосушитель) | |
| 8 | 3***7 | Кронштейн | |
| 9 | 4***5 | Болт М12х1,5х30 | |
| 10 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 11 | 2***9 | Шайба 12 | |
| 12 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 13 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 14 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 15 | 3***0 | Кронштейн крепления вакуумного баллона задний | |
| 16 | 3***2 | Хомут крепления вакуумного баллона в сборе | |
| 17 | 3***5 | Баллон воздушный тормозов | |
| 18 | 2***9 | Штуцер угловой | |
| 19 | Е***1 | Винт резьбовыдавливающий СпМ4х12 | |
| 20 | 3***2 | Кожух крана стояночного тормоза | |
| 21 | 4***1 | Болт М6х14 | |
| 22 | D***A | Кран управления стояночным тормозом | |
| 23 | 3***9 | Кронштейн крана стояночного тормоза | |
| 24 | 8***6 | Кольцо уплотнительное | |
| 25 | Ш***а | Шайба | |
| 26 | 8***3 | Шайба | |
| 27 | 8***6 | Датчик давления воздуха 3902.3829 | |
| 28 | 8***3 | Угольник ввертный | |
| 29 | 3***9 | Тройник | |
| 30 | 5***3 | Прокладка | |
| 31 | 2***0 | Датчик включения стояночного тормоза 2702.3829 | |
| 32 | 2***1 | Чехол защитный | |
| 33 | 8***6 | Штуцер | |
| 34 | 3***2 | Штуцер | |
| 35 | 4***2 | Прокладка уплотнительная | |
| 36 | 3***9 | Пробка М16х1,5 | |
| 37 | 8***4 | Шайба | |
| 38 | 4***0 | Гайка М22х1,5 | |
| 39 | 3***6 | Угольник | |
| 40 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 41 | 2***9 | Болт М8-6gх55 | |
| 42 | 6***5 | Баллон воздушный в сборе |
