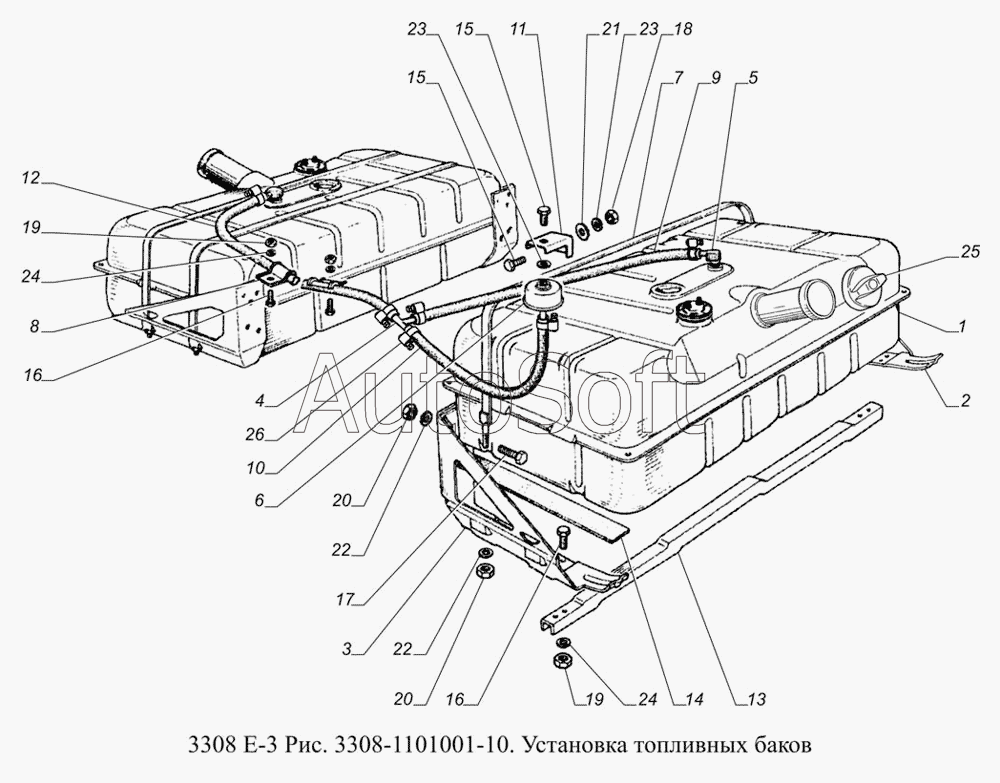

Каталог запасных частей к технике: ГАЗ-3308 (доп. с дв. ЗМЗ Е 3) (2009). 3308-1101001-10. Установка топливных баков
14
26
25
24
24
23
23
22
22
21
20
20
19
19
18
17
16
16
15
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Бак топливный | |
| 2 | 4***2 | Кронштейн крепления бака задний | |
| 3 | 4***7 | Кронштейн крепления бака передний | |
| 4 | 6***1 | Тройник в сборе | |
| 5 | 3***1 | Клапан топливного бака | |
| 6 | 6***1 | Клапан топливного бака в сборе | |
| 7 | 5***Б | Хомут в сборе | |
| 8 | 2***9 | Скоба | |
| 9 | 6***9 | Трубка воздушная | |
| 10 | 6***4 | Трубка | |
| 11 | 3***0 | Кронштейн | |
| 12 | 6***5 | Трубка | |
| 13 | 5***Б | Планка защитная | |
| 14 | 5***Б | Прокладка | |
| 15 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 16 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 17 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 18 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 19 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 20 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 21 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 22 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 23 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 24 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 25 | 3***0 | Пробка топливного бака Евро-2 | |
| 26 | 4***2 | Хомут 12-18 |
