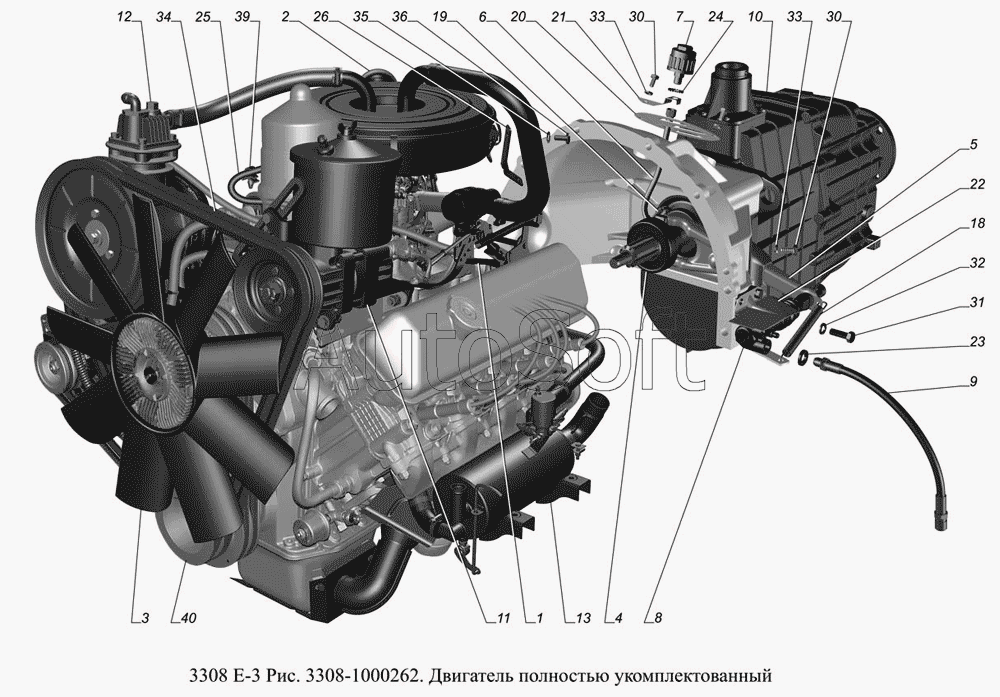

Каталог запасных частей к технике: ГАЗ-3308 (доп. с дв. ЗМЗ Е 3) (2009). 3308-1000262.Двигатель полностью укомплектованный
21
40
39
36
35
34
33
33
32
31
30
30
26
25
24
23
22
1
20
19
18
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ВК-66-01-4201068 | В***8 | Ремень привода компрессора | |
| 1 | 3***4 | Установка деталей акселератора | |
| 2 | 3***0 | Установка воздушного фильтра | |
| 3 | 3***9 | Вентилятор с муфтой | |
| 4 | 3***0 | Муфта выключения сцепления с подшипником | |
| 5 | 5***0 | Вилка сцепления с чехлом в сборе | |
| 6 | 5***0 | Шланг смазки подшипника выключения сцепления в сборе | |
| 7 | 5***0 | Масленка подшипника выключения сцепления в сборе | |
| 8 | 3***0 | Цилиндр привода сцепления | |
| 9 | 3***0 | Шланг | |
| 10 | 3***7 | Установка коробки передач на двигатель | |
| 11 | 3***4 | Установка насоса ГУР | |
| 12 | 3***4 | Установка компрессора на двигатель | |
| 13 | 3***4 | Установка пускового подогревательного устройства | |
| 18 | 1***7 | Пружина оттяжная | |
| 19 | 1***2 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 20 | 5***2 | Крышка люка картера сцепления | |
| 21 | 5***А | Кронштейн масленки муфты выключения сцепления в сборе | |
| 22 | 6***0 | Экран цилиндра привода сцепления | |
| 23 | 5***3 | Прокладка | |
| 24 | 4***1 | Шайба 10 | |
| 25 | 3***4 | Трубка вакуумного привода | |
| 26 | 3***1 | Кронштейн зажима упора | |
| 30 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 31 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 32 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 33 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 34 | 6***9 | Ремень привода редуктора | |
| 35 | 2***9 | Шайба 5 ОСТ 37.001.146-75 | |
| 36 | 2***9 | Винт М5-6gх10 ОСТ 37.001.130-81 | |
| 39 | 1***4 | Скоба | |
| 40 | 5***0 | Двигатель ЗМЗ-5231 |
