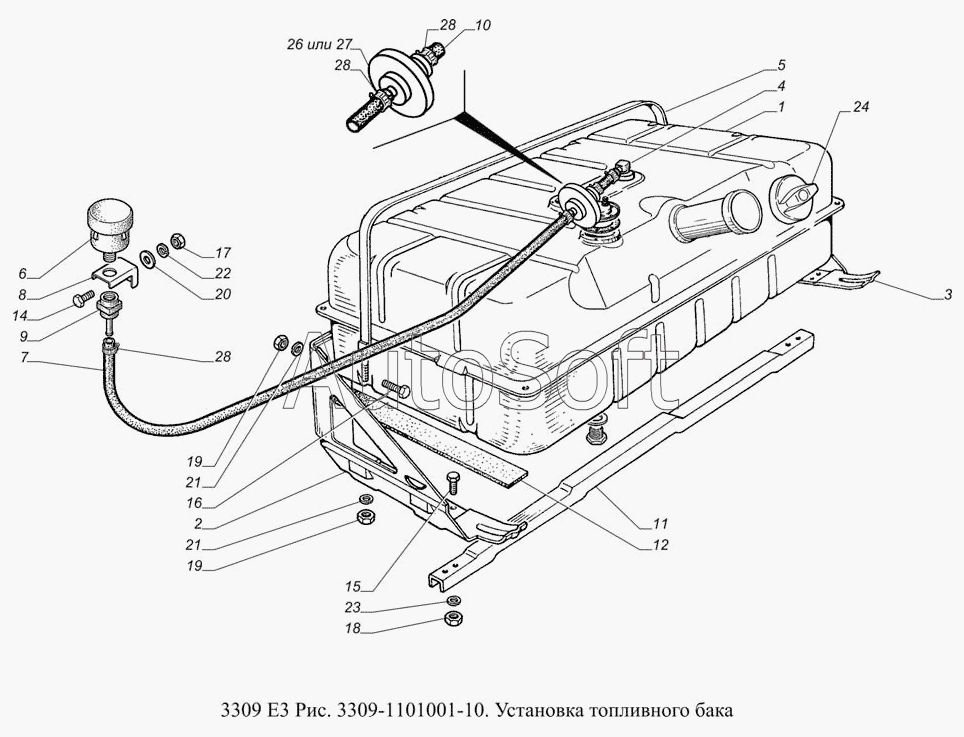

Каталог запасных частей к технике: ГАЗ-3309 (доп. с дв. ЗМЗ Е 3) (2009). 3309-1101001-10. Установка топливного бака
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
19
20
21
21
22
23
24
26
27
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Бак топливный | |
| 2 | 4***2 | Кронштейн крепления бака задний | |
| 3 | 4***7 | Кронштейн крепления бака передний | |
| 4 | 3***1 | Клапан топливного бака | |
| 5 | 5***Б | Хомут в сборе | |
| 6 | 4***0 | Фильтр воздушный гидровакуумного усилителя тормозов в сборе | |
| 7 | 2***9 | Трубка | |
| 8 | 6***0 | Кронштейн фильтра топливного бака | |
| 9 | 4***2 | Гайка крепления фильтра | |
| 10 | 3***3 | Трубка пароотводная | |
| 11 | 5***Б | Планка защитная | |
| 12 | 5***Б | Прокладка | |
| 14 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 15 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 16 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 17 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 18 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 19 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 20 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 21 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 22 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 23 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 24 | 3***0 | Пробка топливного бака Евро-2 | |
| 26 | 3***0 | Клапан давления и разрежения | |
| 27 | 3***1 | Клапан давления и разрежения | |
| 28 | 4***2 | Хомут 12-18 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
