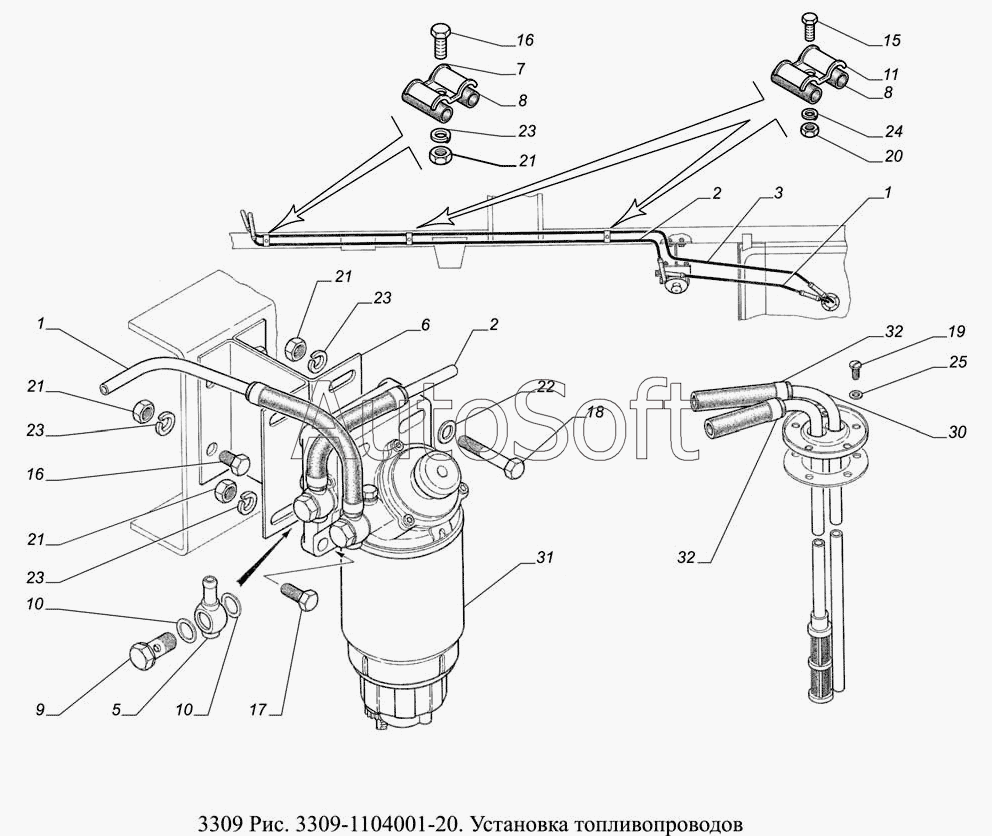

Каталог запасных частей к технике: ГАЗ-3309 (доп. с дв. ЗМЗ Е 3) (2009). 3309-1104001-20. Установка топливопроводов
17
32
32
31
30
25
24
23
23
23
23
22
21
21
21
21
20
19
18
1
1
16
16
15
11
10
10
9
8
8
7
6
5
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубка подачи толива со шлангами | |
| 2 | 3***5 | Трубка подачи топлива со шлангами | |
| 3 | 3***0 | Трубка сливная от двигателя со шлангами | |
| 5 | 5***8 | Угольник поворотный | |
| 6 | 3***7 | Кронштейн | |
| 7 | 3***6 | Скоба двойная крепления трубки | |
| 8 | 6***6 | Трубка защитная крепления трубопроводов | |
| 9 | 3***0 | Болт-штуцер сливной | |
| 10 | 3***2 | Кольцо уплотнительное | |
| 11 | 5***1 | Скоба двойная | |
| 15 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 16 | 2***9 | Болт М10-6gх16 ОСТ 37.001.123-96 | |
| 17 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 18 | 2***9 | Болт М10-6gх60 | |
| 19 | 4***0 | Винт М5х12 | |
| 20 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 21 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 22 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 23 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 24 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 25 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 30 | 3***2 | Фланец забора и слива топлива с фильтром | |
| 31 | 6***3 | Фильтр предварительной очистки топлива | |
| 32 | 4***4 | Хомут 12-22 |
