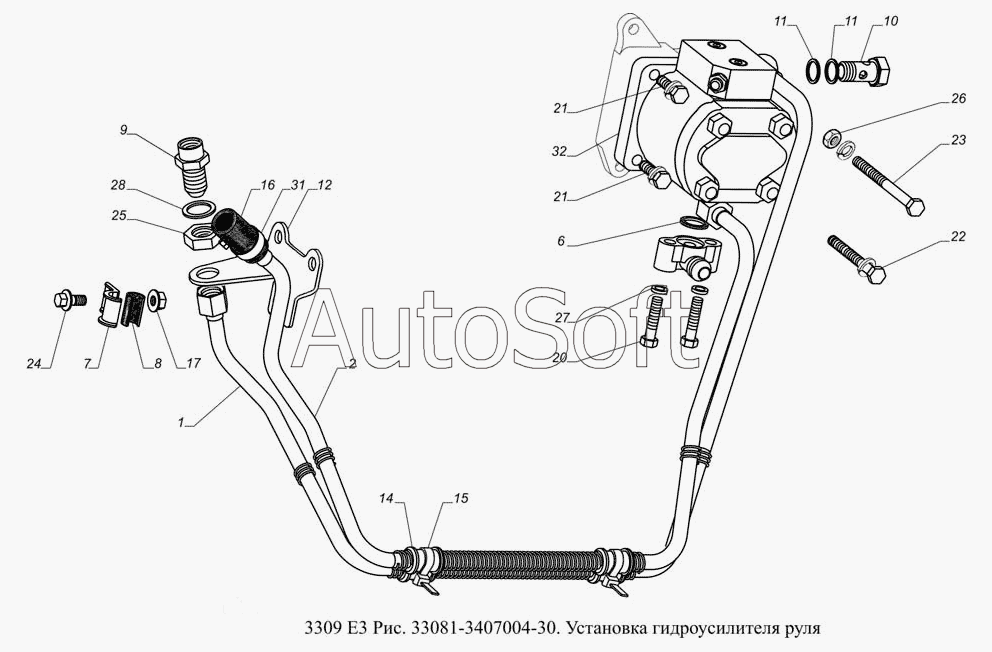

Каталог запасных частей к технике: ГАЗ-3309 (доп. с дв. ЗМЗ Е 3) (2009). 33081-3407004-30. Установка гидроусилителя руля
1
2
6
7
8
9
10
11
11
12
14
15
16
17
20
21
21
22
23
24
25
26
27
28
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубка нагнетательная гидроусилителя руля | |
| 2 | 3***0 | Трубка всасывающая гидроусилителя руля | |
| 6 | 5***7 | Кольцо | |
| 7 | 6***7 | Скоба | |
| 8 | 6***6 | Трубка защитная крепления трубопроводов | |
| 9 | 3***0 | Штуцер нагнетательной магистрали | |
| 10 | 3***0 | Болт-штуцер | |
| 11 | 3***2 | Кольцо уплотнительное | |
| 12 | 3***0 | Кронштейн крепления штуцера | |
| 14 | 2***5 | Втулка на левой головке цилиндров двигателя | |
| 15 | 4***7 | Поясок крепления жгута проводов | |
| 16 | 3***0 | Шланг отводящий | |
| 17 | 4***9 | Гайка М8 | |
| 20 | 2***9 | Болт М8-6gх35 ОСТ 37.001.122-96 | |
| 21 | 2***1 | Болт М8х30 | |
| 22 | 2***1 | Болт М8х75 | |
| 23 | 2***1 | Болт М8х100 | |
| 24 | 4***7 | Болт М8х16 | |
| 25 | 2***9 | Гайка М18х1,5-6Н | |
| 26 | 2***1 | Гайка М8 (3871252/0) | |
| 27 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 28 | 2***9 | Шайба 18 | |
| 31 | 0***2 | Хомут 20-32 ТО17-9-20-98 | |
| 32 | А***6 | Насос шестеренный с переливным клапаном |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
