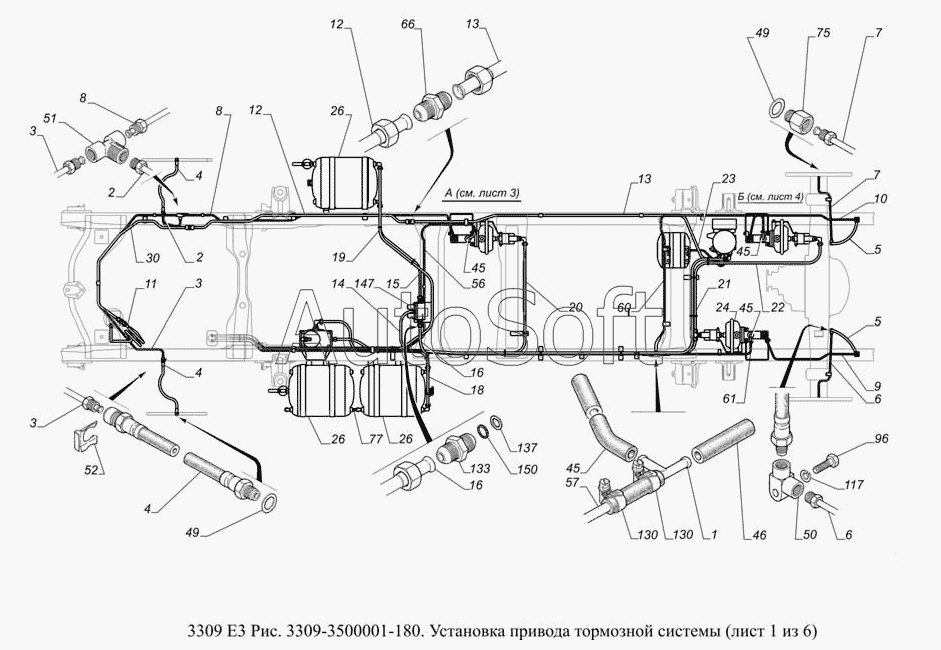

Каталог запасных частей к технике: ГАЗ-3309 (доп. с дв. ЗМЗ Е 3) (2009). 3309-3500001-180. Установка привода тормозной системы
1
2
2
3
3
3
4
4
4
5
5
6
6
7
7
8
8
9
10
11
12
12
13
13
14
15
16
16
18
19
20
21
22
23
24
26
26
26
30
45
45
45
45
46
49
49
50
51
52
56
57
60
61
66
75
77
96
117
130
130
133
137
147
150
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Тройник в сборе | |
| 2 | 3***0 | Трубка от тройника к шлангу правого переднего тормоза | |
| 3 | 3***0 | Трубка от тройника к шлангу левого переднего тормоза | |
| 4 | 3***5 | Шланг гибкий тормозов | |
| 5 | 3***0 | Шланг гибкий тормозов | |
| 6 | 3***5 | Трубка от муфты соединительной к левому заднему тормозу | |
| 7 | 3***0 | Трубка от муфты соединительной к правому заднему тормозу | |
| 8 | 3***0 | Трубка от усилителя к тройнику передних тормозов | |
| 9 | 3***0 | Трубка от главного цилиндра заднего левого тормоза к шлангу | |
| 10 | 3***8 | Трубка от главного цилиндра заднего правого тормоза к шлангу | |
| 11 | 3***6 | Трубка от компрессора к соединительной муфте | |
| 12 | 3***0 | Трубка от соединительной муфты к соединительной муфте | |
| 13 | 3***0 | Трубка от соединительной муфты к воздухоосушителю | |
| 14 | 3***2 | Трубка от воздухоосушителя к защитному клапану | |
| 15 | 3***6 | Трубка соединительная воздушных баллонов | |
| 16 | 3***4 | Трубка от баллона к штуцеру | |
| 17 | 3***6 | Трубка соединительная воздушных баллонов | |
| 18 | 3***4 | Трубка от воздушного баллона задних тормозов к верхней секции тормозного крана | |
| 19 | 3***8 | Трубка от воздушного баллона передних тормозов к нижней секции тормозного крана | |
| 20 | 3***0 | Трубка от нижней секции тормозного крана к пневмоусилителю передних тормозов | |
| 21 | 3***2 | Трубка от верхней секции тормозного крана к тройнику пневмоусилителя заднего тормоза | |
| 22 | 3***0 | Трубка к пневмоусилителю заднего правого тормоза | |
| 23 | 3***4 | Трубка от воздухоосушителя к регенерационному баллону | |
| 24 | 3***9 | Усилитель пневматический с главным цилиндром | |
| 25 | 3***5 | Баллон воздушный тормозов | |
| 26 | 4***0 | Баллон воздушный | |
| 27 | 3***2 | Хомут крепления вакуумного баллона в сборе | |
| 28 | 3***6 | Хомут воздушного баллона | |
| 29 | 3***0 | Фильтр воздушный пневмоусилителя тормозов | |
| 30 | 3***6 | Трубка от муфты к муфте | |
| 36 | 2***9 | Гайка М10х1-6Н | |
| 37 | 2***9 | Болт М8-6gх55 | |
| 39 | 2***9 | Шайба 10 | |
| 40 | 2***9 | Пробка М22х1,5х10 | |
| 43 | 3***9 | Тройник | |
| 44 | 2***9 | Штуцер К1/4 | |
| 45 | 5***0 | Шланг резиновый | |
| 46 | 2***0 | Шланг резиновый | |
| 49 | 5***3 | Прокладка | |
| 50 | 3***3 | Муфта соединительная | |
| 51 | 2***1 | Тройник трубопроводов | |
| 52 | 2***2 | Скоба крепления шланга | |
| 56 | 3***1 | Трубка от шланга пополнительного бачка к главному цилиндру передних тормозов | |
| 57 | 3***1 | Трубка от шланга пополнительного бачка к тройнику | |
| 58 | 3***0 | Штуцер | |
| 59 | 4***0 | Штуцер | |
| 60 | 3***1 | Трубка от тройника к главному цилиндру заднего правого тормоза | |
| 61 | 3***1 | Трубка от тройника к главному цилиндру заднего левого тормоза | |
| 63 | 3***6 | Штуцер | |
| 65 | 3***7 | Тройник | |
| 66 | 4***4 | Муфта | |
| 67 | 3***7 | Кронштейн пневмоусилителя тормозов | |
| 68 | 3***5 | Кронштейн модулятора | |
| 69 | 3***7 | Кронштейн воздухоосушителя | |
| 70 | 3***2 | Штуцер | |
| 71 | 3***0 | Кронштейн крепления вакуумного баллона задний | |
| 72 | 3***0 | Кронштейн воздушного баллона | |
| 73 | 3***2 | Кронштейн крепления вакуумного баллона передний | |
| 74 | 3***7 | Кронштейн крепления тормозного крана | |
| 75 | 2***2 | Штуцер соединительный | |
| 77 | 4***0 | Штуцер угловой | |
| 79 | 4***7 | Болт М12х1,5х25 | |
| 94 | 2***9 | Болт М8-6gх70 | |
| 96 | 2***9 | Болт М6-6gх25 ОСТ 37.001.123-96 | |
| 99 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 100 | 2***9 | Болт М10-6gх16 ОСТ 37.001.123-96 | |
| 101 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 102 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 103 | 2***9 | Болт М10-6gх30 ОСТ 37.001.123-96 | |
| 106 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 107 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 108 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 110 | 4***0 | Гайка М22х1,5 | |
| 112 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 113 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 116 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 117 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 118 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 119 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 122 | Г***А | Краник | |
| 123 | 4***9 | Гайка М8 | |
| 130 | 4***2 | Хомут 12-18 | |
| 132 | 7***1 | Выключатель пневматический сигнала торможения ДЕ-Т | |
| 133 | 8***6 | Штуцер | |
| 134 | 8***7 | Угольник | |
| 135 | 8***7 | Штуцер | |
| 136 | 8***5 | Тройник | |
| 137 | 8***3 | Шайба | |
| 138 | 8***4 | Шайба | |
| 139 | 8***3 | Угольник ввертный | |
| 140 | L***0 | Воздухоосушитель | |
| 141 | 3***0 | Шумоглушитель | |
| 143 | 7***9 | Кольцо уплотнительное | |
| 144 | В***8 | Модулятор | |
| 145 | 1***1 | Кран тормозной двухсекционный с рычагом | |
| 146 | 1***1 | Клапан контрольного вывода | |
| 147 | 8***0 | Клапан защитный двухконтурный | |
| 148 | 6***0 | Датчик аварийного давления воздуха 6072.3829 | |
| 150 | 8***6 | Кольцо уплотнительное | |
| 151 | 8***0 | Регулятор давления с адсорбером | |
| 152 | 3***0 | Датчик давления масла 3902.3829 | |
| 155 | 8***2 | Кран тормозной двухсекционный с рычагом |
