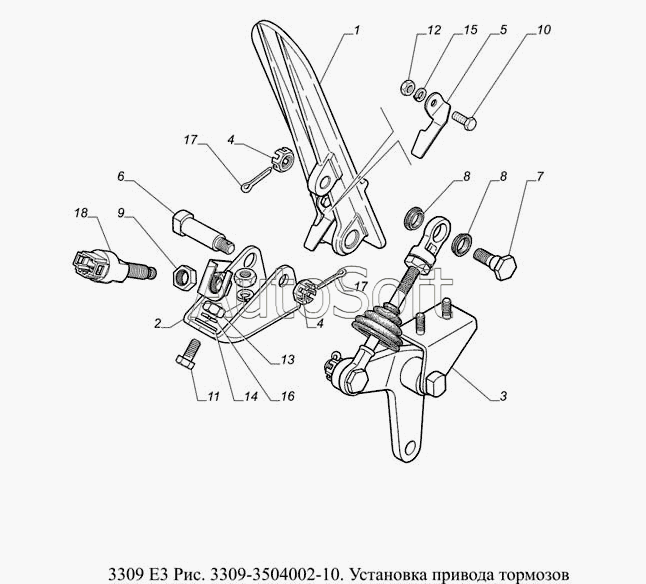

Каталог запасных частей к технике: ГАЗ-3309 (доп. с дв. ЗМЗ Е 3) (2009). 3309-3504002-10. Установка привода тормозов
10
18
17
17
16
15
14
13
12
11
1
9
8
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Педаль тормоза со втулками | |
| 2 | 3***0 | Кронштейн педали тормоза | |
| 3 | 3***2 | Кронштейн промежуточного рычага | |
| 4 | 2***9 | Гайка М10х1-6Н | |
| 5 | 3***9 | Упор выключателя сигнала торможения | |
| 6 | 4***0 | Ось | |
| 7 | 4***8 | Палец | |
| 8 | 2***9 | Втулка оси толкателя | |
| 9 | 3***2 | Гайка крепления выключателя сигнала торможения | |
| 10 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 11 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 12 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 13 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 14 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 15 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 16 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 17 | 2***9 | Шплинт 2,2Х25 | |
| 18 | 2***0 | Выключатель сигналов торможения |
