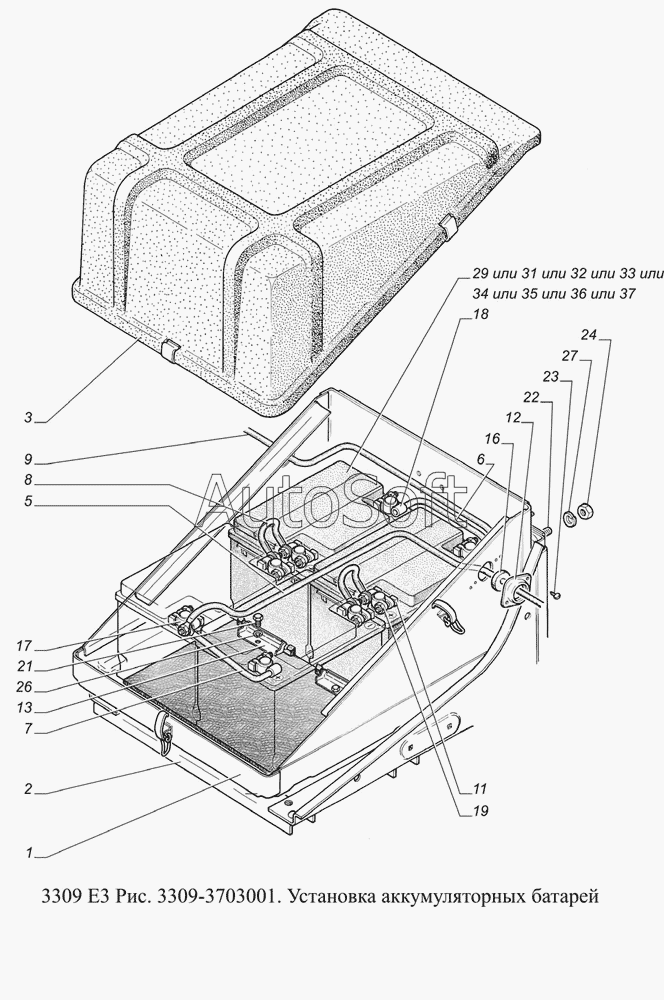

Каталог запасных частей к технике: ГАЗ-3309 (доп. с дв. ЗМЗ Е 3) (2009). 3309-3703001. Установка аккумуляторных батарей
1
2
3
5
6
7
8
9
11
12
13
16
17
18
19
21
22
23
24
26
27
29
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Основание аккумуляторных батарей | |
| 2 | 3***8 | Кронштейн крепления основания | |
| 3 | 4***6 | Крышка аккумуляторных батарей в сборе | |
| 5 | 4***0 | Провод | |
| 6 | 4***0 | Провод | |
| 7 | 4***0 | Провод | |
| 8 | 4***0 | Провод | |
| 9 | 3***0 | Провод от аккумуляторной батареи к выключателю батарей | |
| 11 | 2***6 | Болт М8-6gх30 | |
| 12 | 1***6 | Обойма уплотнителя пучка проводов | |
| 13 | 3***6 | Планка крепления аккумуляторной батареи | |
| 16 | 2***3 | Уплотнитель | |
| 17 | 3***0 | Наконечник | |
| 18 | 3***0 | Наконечник | |
| 19 | 4***6 | Гайка М8 | |
| 21 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 22 | 2***9 | Болт М12-6gх35 ОСТ 37.001.123-96 | |
| 23 | 3***0 | Винт самонарезающий для металла и пластмассы | |
| 24 | 2***9 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 26 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 27 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 29 | 3***0 | Батарея 6СТ-55А1З необслуживаемая | |
| 31 | 3***1 | Батарея 6СТ-55А | |
| 32 | 3***2 | Батарея 6СТ-55АЗ необслуживаемая | |
| 33 | 3***3 | "Батарея аккумуляторная ""Титан"" 6СТ-55АЗ необслуживаемая " | |
| 34 | 3***4 | Батарея 6СТ-55АЗ необслуживаемая | |
| 35 | 3***5 | Батарея 6СТ-55АЗ необслуживаемая | |
| 36 | 3***6 | Батарея 6СТ-55АЗ | |
| 37 | 3***7 | Батарея 6СТ-55А3 |
