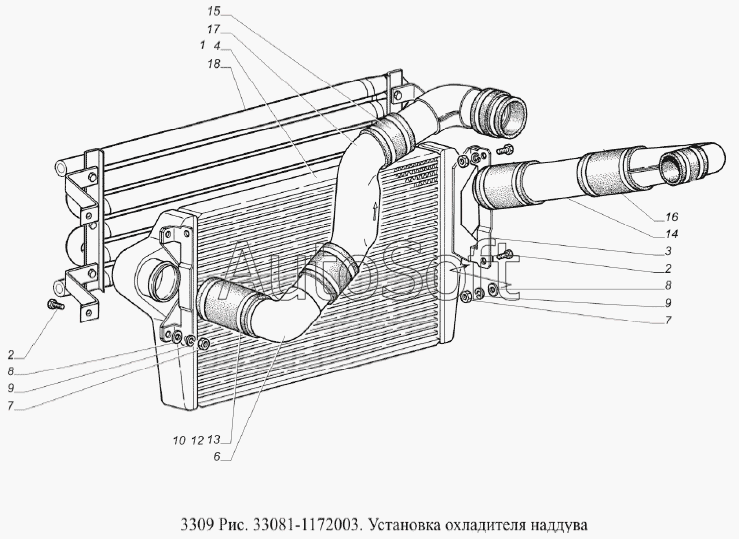

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Установка охладителя воздуха
/19.gif)
13
18
17
16
15
14
12
10
13
13
10
12
1
12
10
9
9
8
8
7
7
6
1
4
3
2
2
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Охладитель с кронштейнами | |
| 1 | А***2 | Охладитель с кронштейнами | |
| 2 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 3 | 3***2 | Кронштейн охладителя | |
| 4 | 3***1 | Охладитель с кронштейнами | |
| 4 | А***2 | Охладитель с кронштейнами | |
| 6 | 3***8 | Патрубок нижний | |
| 7 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 8 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 9 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 10 | 0***6 | Хомут 70-90 ТО17-9-20-98 | |
| 10 | T***1 | Хомут | |
| 10 | Т***7 | Хомут 70-90 ТУ 4599-003-03966022-00 | |
| 12 | 0***6 | Хомут 70-90 ТО17-9-20-98 | |
| 12 | E***7 | Хомут 70-90 | |
| 12 | T***1 | Хомут | |
| 13 | 0***6 | Хомут 70-90 ТО17-9-20-98 | |
| 13 | T***1 | Хомут | |
| 13 | Т***7 | Хомут 70-90 ТУ 4599-003-03966022-00 | |
| 14 | 3***0 | Труба нагнетательная | |
| 15 | 5***4 | Шланг соединительный | |
| 16 | 3***4 | Шланг соединительный | |
| 17 | 3***2 | Патрубок выходной средний | |
| 18 | 3***0 | Радиатор масляный |
