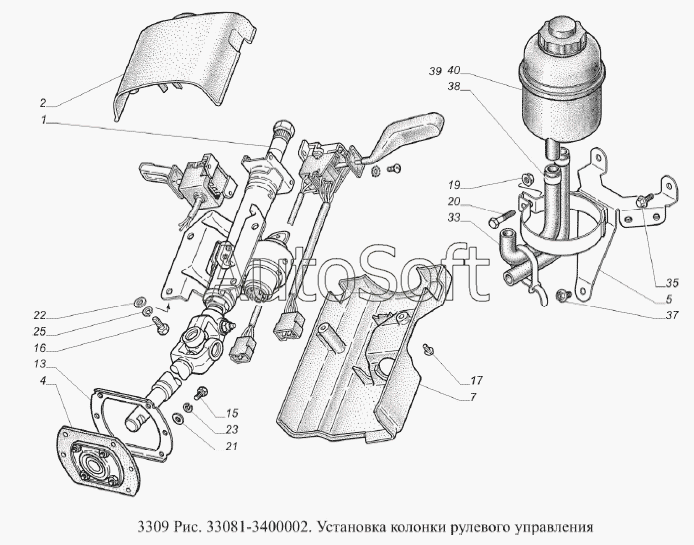

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Установка колонки рулевого управления
/81.gif)
1
2
4
5
7
13
15
16
17
19
20
21
22
23
25
33
35
37
38
39
40
40
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Колонка рулевого управления с карданным валом | |
| 2 | 4***7 | Кожух колонки верхний в сборе | |
| 4 | 4***4 | Подшипник с уплотнителем в сборе | |
| 5 | 3***2 | Кронштейн масляного бачка насоса ГУР | |
| 7 | 4***8 | Кожух колонки нижний | |
| 13 | 4***2 | Чашка уплотнителя | |
| 15 | 2***9 | Болт М8-6gх20 | |
| 16 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 17 | 2***9 | Винт М5-6gх10 ОСТ 37.001.127-81 | |
| 19 | 4***8 | Гайка М6 | |
| 20 | 2***9 | Болт М6-6gх30 ОСТ 37.001.123-96 | |
| 21 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 22 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 23 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 25 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 33 | 3***8 | Шланг всасывающей магистрали | |
| 35 | 4***1 | Болт М6-6gх14 | |
| 37 | Е***6 | Болт с шестигранной головкой и фланцем резьбовыдавливающий Сп М6х12 | |
| 38 | 0***2 | Хомут 20-32 ТО17-9-20-98 | |
| 39 | Ш***0 | Бачок масляный гидроусилителя | |
| 39 | Я***3 | Бачок масляный гидроусилителя руля | |
| 40 | Ш***0 | Бачок масляный гидроусилителя | |
| 40 | Я***3 | Бачок масляный гидроусилителя руля |
