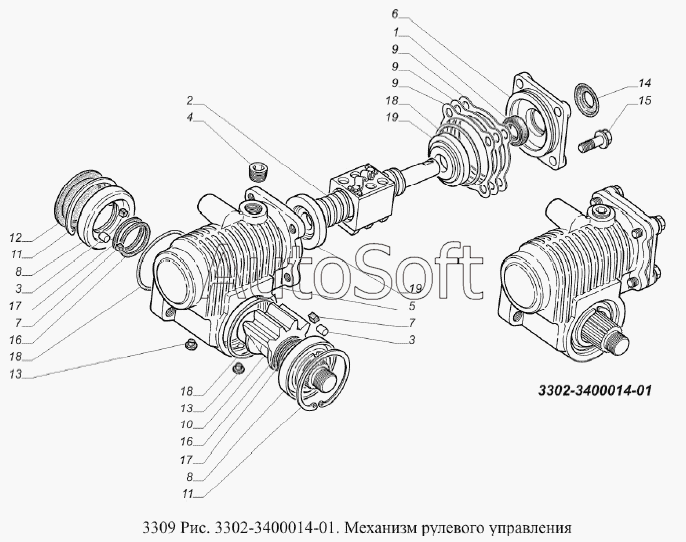

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Механизм рулевого управления
/82.gif)
1
2
3
3
4
5
6
7
7
8
8
9
9
9
10
11
11
12
13
13
14
15
16
16
17
17
18
18
18
19
19
3302-3400014-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3302-3400014-01 | 3***1 | Механизм рулевого управления | |
| 1 | 3***2 | Манжета резиновая армированная для валов | |
| 2 | 3***5 | Винт рулевого механизма с гайкой-рейкой | |
| 3 | 4***0 | Ролик 8х10 1 | |
| 4 | 2***9 | Пробка КГ1/2" | |
| 5 | 3***1 | Картер рулевого механизма | |
| 6 | 3***1 | Крышка рулевого механизма верхняя | |
| 7 | 3***3 | Вкладыш распорный | |
| 8 | 3***4 | Кольцо наружное | |
| 9 | 3***5 | Прокладка верхней крышки картера рулевого управления | |
| 10 | 3***5 | Вал-сектор | |
| 11 | 3***2 | Кольцо стопорное | |
| 12 | 3***3 | Крышка боковая | |
| 13 | 3***5 | Заглушка | |
| 14 | 3***9 | Крышка защитная | |
| 15 | 4***5 | Болт М10-6g30 | |
| 16 | 3***7 | Кольцо уплотнительное ГОСТ 18829-73 | |
| 17 | 3***8 | Кольцо защитное вала сектора 400-430 ГОСТ 23825-79 | |
| 18 | 3***9 | Кольцо уплотнительное ГОСТ 18829-73 | |
| 19 | 9***Е | Подшипник шариковый радиально-упорный однорядный 20х62х17 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
