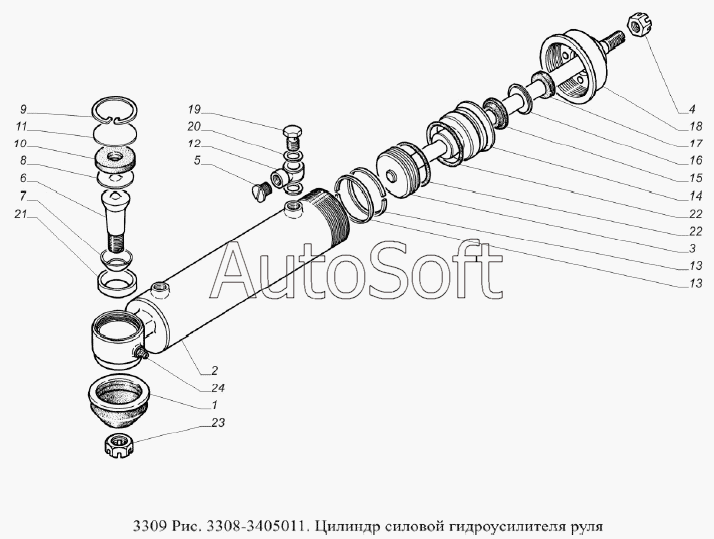

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Цилиндр силовой гидроусилителя руля
/90.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Уплотнитель наконечника с обоймой в сборе | |
| 2 | 3***2 | Цилиндр гидроусилителя руля с наконечником | |
| 3 | 6***Б | Поршень цилиндра гидроусилителя руля со штоком в сборе | |
| 4 | 2***9 | Гайка М12х1,25-6Н | |
| 5 | 2***1 | Пробка транспортная | |
| 6 | 5***А | Палец наконечника поперечной рулевой тяги | |
| 7 | 5***6 | Сухарь пальца | |
| 8 | 5***0 | Пята опорная пальца | |
| 9 | 5***1 | Кольцо стопорное заглушки наконечника | |
| 10 | 5***1 | Буфер опорной пяты | |
| 11 | 5***2 | Крышка наконечника рулевой тяги | |
| 12 | 6***5 | Муфта соединительная цилиндра гидроусилителя руля | |
| 13 | 6***Б | Кольцо уплотнительное поршня цилиндра гидроусилителя руля | |
| 14 | 4***0 | Головка цилиндра | |
| 15 | 6***5 | Манжета штока силового цилиндра | |
| 16 | 6***7 | Кольцо опорное сальников силового цилиндра | |
| 17 | 6***2 | Сальник силового цилиндра | |
| 18 | 4***0 | Гайка крепления головки цилиндра | |
| 19 | 2***2 | Болт соединительной муфты колесного цилиндра переднего тормоза | |
| 20 | 6***4 | Прокладка соединительной муфты | |
| 21 | 5***7 | Вкладыш наконечника рулевой тяги | |
| 22 | 2***1 | Кольцо 042-050-46-2-3 | |
| 23 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.108-93 | |
| 24 | 2***9 | Масленка 1.3 Ц6.хр ГОСТ 19853-74 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
