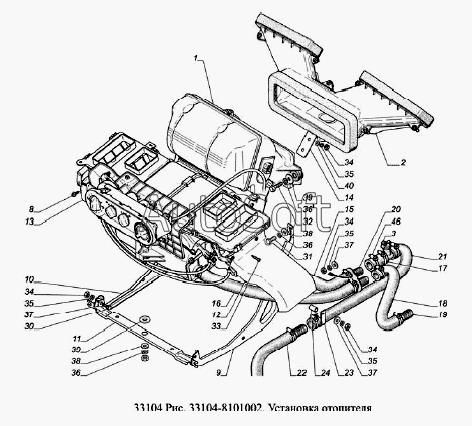

Каталог запасных частей к технике: ГАЗ-33104 Валдай Евро 3 (2008). Установка отопителя
/164.gif)
1
2
3
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
30
31
32
33
34
34
34
34
35
35
35
35
36
36
36
37
37
37
38
38
39
39
40
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Отопитель | |
| 2 | 3***0 | Короб воздухозаборника | |
| 3 | 3***0 | Тройник выпускной | |
| 8 | 3***0 | Винт самонарезающий для металла и пластмассы | |
| 9 | 3***4 | Кронштейн отопителя правый | |
| 10 | 3***5 | Кронштейн отопителя левый | |
| 11 | 3***2 | Поперечина | |
| 12 | 3***4 | Воздуховод правый | |
| 13 | 3***5 | Воздуховод левый | |
| 14 | 3***0 | Кронштейн воздухозаборника | |
| 15 | 3***0 | Шланг отводящий | |
| 16 | 3***0 | Шланг отопителя подводящий | |
| 17 | 3***4 | Шланг | |
| 18 | 3***4 | Шланг отопителя | |
| 19 | 3***0 | Штуцер | |
| 20 | 3***0 | Соединитель | |
| 21 | 3***8 | Шланг | |
| 22 | 3***0 | Шланг | |
| 23 | 3***6 | Скоба крепления шланга | |
| 24 | 3***8 | Втулка | |
| 30 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 31 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 32 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 33 | 4***6 | Винт 4х12 | |
| 34 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 35 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 36 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 37 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 38 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 39 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 40 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 46 | 4***7 | Хомут 20-32 |
