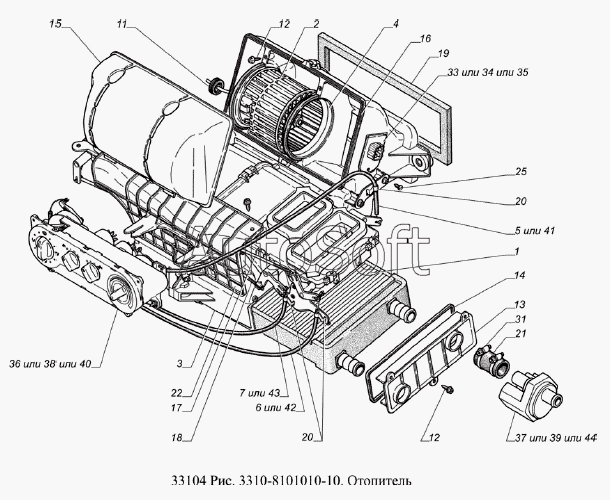

Каталог запасных частей к технике: ГАЗ-33104 Валдай Евро 3 (2008). Отопитель
/165.gif)
1
2
3
4
5
41
6
42
7
43
11
12
12
13
14
15
16
17
18
19
20
20
21
22
25
31
33
34
35
34
33
35
35
33
34
36
38
40
37
39
44
38
36
40
39
37
44
40
36
38
41
5
42
6
43
7
44
37
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Радиатор отопителя с прокладкой | |
| 2 | 3***8 | Электродвигатель отопителя с фланцем | |
| 3 | 3***0 | Корпус отопителя | |
| 4 | 3***4 | Патрубок вентилятора | |
| 5 | К***1 | Тяга | |
| 5 | Н***1 | Тяга | |
| 6 | К***2 | Тяга | |
| 6 | Н***2 | Тяга | |
| 7 | К***3 | Тяга | |
| 7 | Н***3 | Тяга | |
| 11 | 1***5 | Втулка уплотнительная | |
| 12 | 3***6 | Винт | |
| 13 | 3***8 | Крышка радиатора | |
| 14 | 3***9 | Уплотнитель крышки радиатора | |
| 15 | 3***8 | Крышка вентилятора | |
| 16 | 3***1 | Уплотнитель крышки вентилятора | |
| 17 | 3***8 | Рейка заслонки распределителя | |
| 18 | 3***0 | Рейка заслонки вентилятора | |
| 19 | 3***1 | Уплотнитель отопителя передний | |
| 20 | 3***8 | Зажим оболочки | |
| 21 | 3***4 | Шланг | |
| 22 | 3***0 | Кожух защитный | |
| 25 | 2***9 | Винт М4х10 ОСТ 37.001.188-81 | |
| 31 | 4***7 | Хомут 20-32 | |
| 33 | 1***9 | Резистор добавочный | |
| 33 | 1***1 | Резистор добавочный 171.3729-01 | |
| 33 | 1***9 | Резистор добавочный | |
| 34 | 1***9 | Резистор добавочный | |
| 34 | 1***1 | Резистор добавочный 171.3729-01 | |
| 34 | 1***9 | Резистор добавочный | |
| 35 | 1***9 | Резистор добавочный | |
| 35 | 1***1 | Резистор добавочный 171.3729-01 | |
| 35 | 1***9 | Резистор добавочный | |
| 36 | 3***2 | Пульт управления отопительно-вентиляционной установкой (ОВУ) | |
| 36 | 3***1 | Пульт ОВУ | |
| 36 | Z***0 | Блок управления ОВУ | |
| 37 | 4***8 | Кран управления отопителем с электроприводом | |
| 37 | К***1 | Кран управления отопителем | |
| 37 | Р***0 | Кран управления отопителем | |
| 38 | 3***2 | Пульт управления отопительно-вентиляционной установкой (ОВУ) | |
| 38 | 3***1 | Пульт ОВУ | |
| 38 | Z***0 | Блок управления ОВУ | |
| 39 | 4***8 | Кран управления отопителем с электроприводом | |
| 39 | К***1 | Кран управления отопителем | |
| 39 | Р***0 | Кран управления отопителем | |
| 40 | 3***2 | Пульт управления отопительно-вентиляционной установкой (ОВУ) | |
| 40 | 3***1 | Пульт ОВУ | |
| 40 | Z***0 | Блок управления ОВУ | |
| 41 | К***1 | Тяга | |
| 41 | Н***1 | Тяга | |
| 42 | К***2 | Тяга | |
| 42 | Н***2 | Тяга | |
| 43 | К***3 | Тяга | |
| 43 | Н***3 | Тяга | |
| 44 | 4***8 | Кран управления отопителем с электроприводом | |
| 44 | К***1 | Кран управления отопителем | |
| 44 | Р***0 | Кран управления отопителем |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
