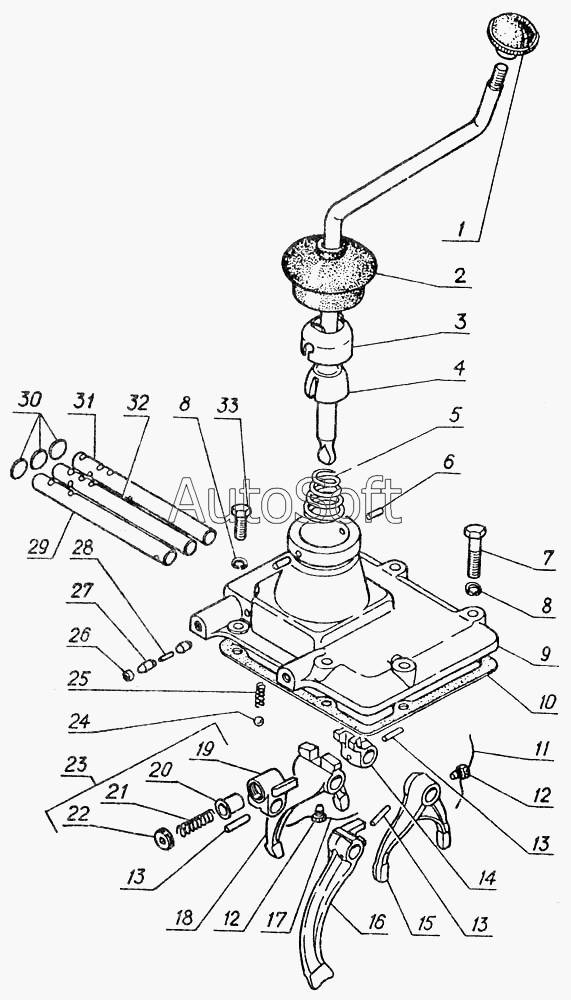

Каталог запасных частей к технике: ГАЗ-5312 (2002). Механизм переключения передач
30
9
10
7
33
8
8
6
12
12
15
14
18
16
23
19
11
17
20
21
22
31
32
29
28
27
24
25
13
13
13
26
4
5
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53А-1702010-04 | 5***4 | Верхняя крышка коробки передач в сборе | |
| 1 | 5***8 | Рукоятка в сборе | |
| 2 | 5***1 | Колпак защитный верхней крышки | |
| 3 | 5***6 | Колпак верхней крышки коробки передач | |
| 4 | 5***0 | Рычаг переключения передач | |
| 5 | 5***2 | Пружина рычага переключения передач | |
| 6 | 2***П | Штифт 6х20 | |
| 7 | 2***8 | Болт М10-6gх45 | |
| 8 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 9 | 5***2 | Верхняя крышка коробки передач | |
| 10 | 5***6 | Прокладка верхней крышки коробки передач | |
| 11 | 2***П | Шплинт 1,2х150 ОСТ 37.001.172-92 | |
| 12 | 2***П | Винт М10х1-6hх17,5 | |
| 13 | 2***П | Штифт 5х25 ОСТ 37.001.116-75 | |
| 14 | 5***1 | Головка штока переключения первой и второй передач | |
| 15 | 5***2 | Вилка переключения первой и второй передач | |
| 16 | 5***1 | Вилка выключения заднего хода коробки передач | |
| 17 | 2***П | Шплинт-проволока d 1,2х175 стопорного винта вилки переключения 3-й и 4-й передач | |
| 18 | 5***2 | Вилка переключения третьей к четвертой передач | |
| 19 | 5***1 | Головка штока заднего хода коробки передач | |
| 20 | 5***7 | Предохранитель включений первой и второй передач и заднего хода | |
| 21 | 5***8 | Пружина предохранителя включения заднего хода коробки передач | |
| 22 | 5***9 | Стопор пружины | |
| 23 | 5***4 | Головка включения заднего хода коробки передач в сборе | |
| 24 | Б***0 | Шарик d 9 фиксатора механизма переключения передач (263014-П) | |
| 25 | А***4 | Пружина стопорного шарика механизма переключения передач | |
| 26 | 5***1 | Заглушка отверстия плунжеров штока переключения | |
| 27 | 5***0 | Плунжер стопорный штоков переключения передач | |
| 28 | 5***5 | Палец штока переключения третьей и четвертой передач стопорный | |
| 29 | 5***Б | Шток переключения заднего хода | |
| 30 | 2***П | Заглушка 20 | |
| 31 | 5***0 | Шток переключения первой и второй передач | |
| 32 | 5***1 | Шток переключения третьей и четвертой передач | |
| 33 | 2***8 | Болт М10х25 |
