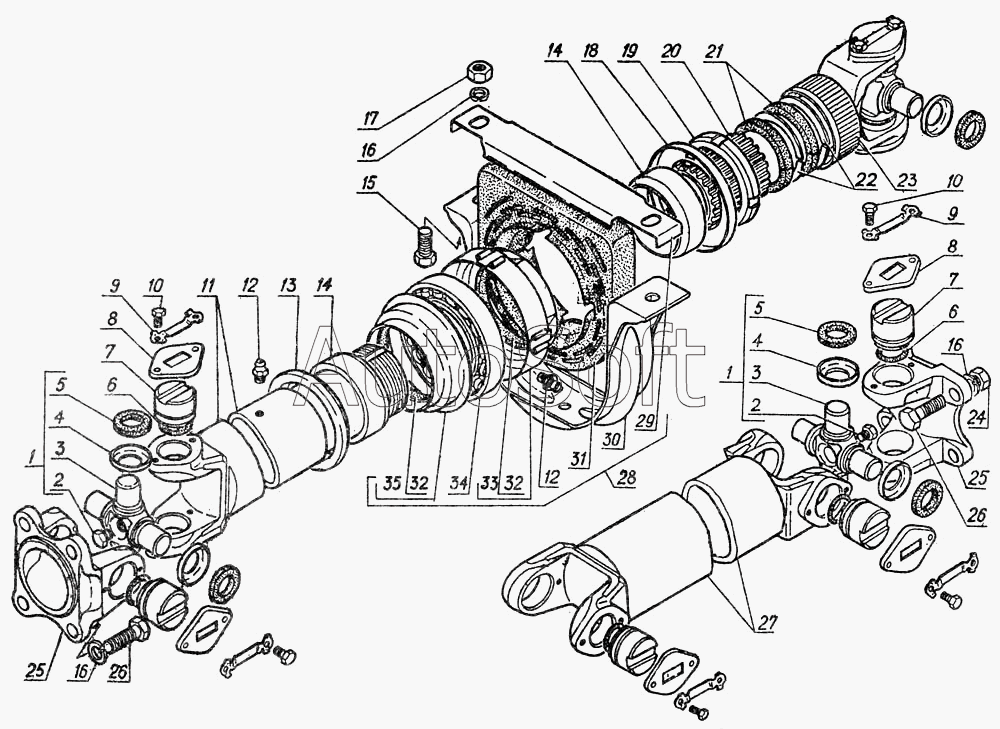

Каталог запасных частей к технике: ГАЗ-5312 (2002). Карданный и промежуточный валы
7
8
9
6
10
26
26
24
16
16
16
15
17
27
25
1
7
8
3
4
5
2
6
9
10
11
25
1
3
12
2
4
5
6
7
8
9
10
28
30
31
29
34
35
33
12
32
32
13
14
14
18
19
21
23
22
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53-2202017 | 5***7 | Вилка скользящая со втулкой в сборе (комплект) | |
| 53А-2200010-02 | 5***2 | Карданные валы (комплект) | |
| 53А-2202010-02 | 5***2 | Вал промежуточный с опорой в сборе | |
| 53№2201010-02 | 5***2 | Вал карданный в сборе | |
| 1 | 5***6 | Крестовина кардана в сборе | |
| 1 | 5***6 | Крестовина кардана в сборе | |
| 2 | 2***8 | Клапан предохранительный крестовины кардана в сборе | |
| 2 | 2***8 | Клапан предохранительный крестовины кардана в сборе | |
| 3 | 5***0 | Крестовина кардана | |
| 3 | 5***0 | Крестовина кардана | |
| 4 | 5***9 | Обойма сальника кардана | |
| 4 | 5***9 | Обойма сальника кардана | |
| 5 | 5***0 | Кольцо пробковое сальника кардана | |
| 5 | 5***0 | Кольцо пробковое сальника кардана | |
| 6 | 5***1 | Кольцо уплотнительное | |
| 6 | 5***1 | Кольцо уплотнительное | |
| 6 | 5***1 | Кольцо уплотнительное | |
| 7 | 8***5 | Подшипник в сборе | |
| 7 | 8***5 | Подшипник в сборе | |
| 7 | 8***5 | Подшипник в сборе | |
| 8 | 5***0 | Крышка подшипника крестовины переднего моста | |
| 8 | 5***0 | Крышка подшипника крестовины переднего моста | |
| 8 | 5***0 | Крышка подшипника крестовины переднего моста | |
| 9 | 5***9 | Пластина стопорная болтов кардана | |
| 9 | 5***9 | Пластина стопорная болтов кардана | |
| 9 | 5***9 | Пластина стопорная болтов кардана | |
| 10 | 2***8 | Болт М6-6gх12 | |
| 10 | 2***8 | Болт М6-6gх12 | |
| 10 | 2***8 | Болт М6-6gх12 | |
| 11 | 5***5 | Вал промежуточный (сварной узел) | |
| 12 | 2***8 | Пресс-масленка М6х1 коническая | |
| 12 | 2***8 | Пресс-масленка М6х1 коническая | |
| 13 | 5***9 | Отражатель | |
| 14 | 5***1 | Втулка распорная | |
| 15 | 2***9 | Болт М12х1,25-6gх25 ОСТ 37.001.123-96 | |
| 16 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 17 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 18 | 5***1 | Отражатель сальника задний | |
| 19 | 5***1 | Гайка | |
| 20 | 5***8 | Вилка скользящая карданного вала | |
| 21 | 5***5 | Кольцо уплотнительное | |
| 22 | 5***9 | Шайба отражательная | |
| 23 | 5***7 | Обойма сальника | |
| 24 | 2***9 | Гайка М12х1,25-6Н | |
| 25 | 5***А | Фланец кардана | |
| 25 | 5***А | Фланец кардана | |
| 26 | 2***9 | Болт М12х1,25х32 | |
| 27 | 5***5 | Вал карданный в сборе | |
| 28 | 5***1 | Опора промежуточного вала в сборе | |
| 29 | 5***6 | Накладка | |
| 30 | 5***1 | Кронштейн опоры | |
| 31 | 5***1 | Подушка опоры промежуточного вала | |
| 32 | 5***7 | Кольцо уплотнительное | |
| 33 | 5***8 | Крышка подшипника задняя | |
| 34 | 1***7 | Подшипник радиальный однорядный опоры промежуточного вала | |
| 35 | 5***7 | Крышка подшипника передняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
