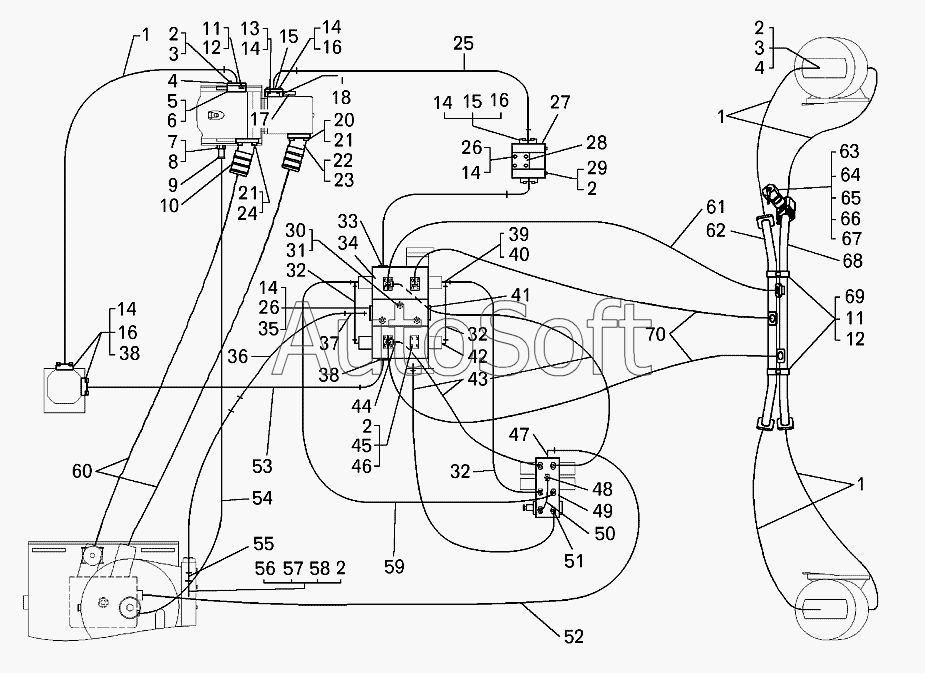

Каталог запасных частей к технике: БелАЗ-7513 (2002). Трубопроводы опрокидывающего механизма самосвала БелАЗ-75131
1
1
1
2
2
2
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
13
14
14
14
14
14
14
15
15
16
16
16
17
18
20
21
21
22
23
24
25
26
26
27
28
29
30
31
32
32
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Рукав (L=1400мм) | |
| 2 | 2***6 | Шайба | |
| 3 | 3***7 | Винт М10х35 (0034131700) | |
| 4 | 7***7 | Прижим | |
| 5 | 7***0 | Плита | |
| 6 | 0***2 | Кольцо | |
| 7 | 7***0 | Прокладка | |
| 8 | 3***8 | Ниппель | |
| 9 | 3***5 | Хомут | |
| 10 | 7***0 | Хомут | |
| 11 | 2***8 | Шайба 14.ОТ | |
| 12 | 3***8 | Болт | |
| 13 | 3***6 | Винт | |
| 14 | 2***7 | Шайба | |
| 15 | 7***7 | Прижим | |
| 16 | 3***0 | Винт М12х38 | |
| 17 | 7***0 | Клапан | |
| 18 | 7***6 | Плита | |
| 20 | 3***6 | Болт | |
| 21 | 2***9 | Шайба | |
| 22 | 0***2 | Кольцо | |
| 23 | 7***2 | Патрубок всасывающий | |
| 24 | 2***9 | Болт | |
| 25 | 7***0 | Рукав высокого давления | |
| 26 | 2***0 | Болт | |
| 27 | 7***0 | Фильтр | |
| 28 | 7***4 | Заглушка | |
| 29 | 2***5 | Болт | |
| 30 | 2***0 | Гайка | |
| 31 | 3***5 | Шпилька | |
| 32 | 7***6 | Рукав высокого давления | |
| 33 | 0***2 | Кольцо | |
| 34 | 7***0 | Гидрораспределитель | |
| 35 | 0***2 | Кольцо | |
| 36 | 7***0 | Рукав высокого давления | |
| 37 | 7***5 | Труба | |
| 38 | 7***0 | Прижим фланца | |
| 39 | 7***6 | Переходник | |
| 40 | 3***3 | Тройник | |
| 41 | 7***4 | Заглушка | |
| 42 | 3***1 | Штуцер | |
| 43 | 7***6 | Рукав высокого давления | |
| 44 | 3***2 | Угольник | |
| 45 | 7***4 | Заглушка | |
| 46 | 3***8 | Болт | |
| 47 | 3***5 | Угольник (459981645) | |
| 48 | 3***3 | Ниппель | |
| 49 | 7***0 | Блок управления | |
| 50 | 7***0 | Рукав высокого давления | |
| 51 | 3***5 | Ниппель | |
| 52 | 7***0 | Рукав высокого давления | |
| 53 | 7***0 | Рукав высокого давления | |
| 54 | 7***4 | Рукав (L=2500±10мм | |
| 55 | 3***6 | Ниппель | |
| 56 | 7***0 | Труба | |
| 57 | 5***8 | Скоба | |
| 58 | 2***9 | Болт | |
| 59 | 7***0 | Рукав высокого давления | |
| 60 | 7***6 | Рукав (L=1750±10мм | |
| 61 | 7***0 | Рукав (L=950мм) | |
| 62 | 7***0 | Труба | |
| 63 | 7***2 | Фланец | |
| 64 | 7***0 | Полумуфта | |
| 65 | 7***9 | Пластина | |
| 66 | 0***2 | Кольцо | |
| 67 | 0***2 | Кольцо | |
| 68 | 7***0 | Труба | |
| 69 | 7***4 | Прижим | |
| 70 | 7***0 | Рукав (L=1050мм) | |
| 71 | 2***3 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
