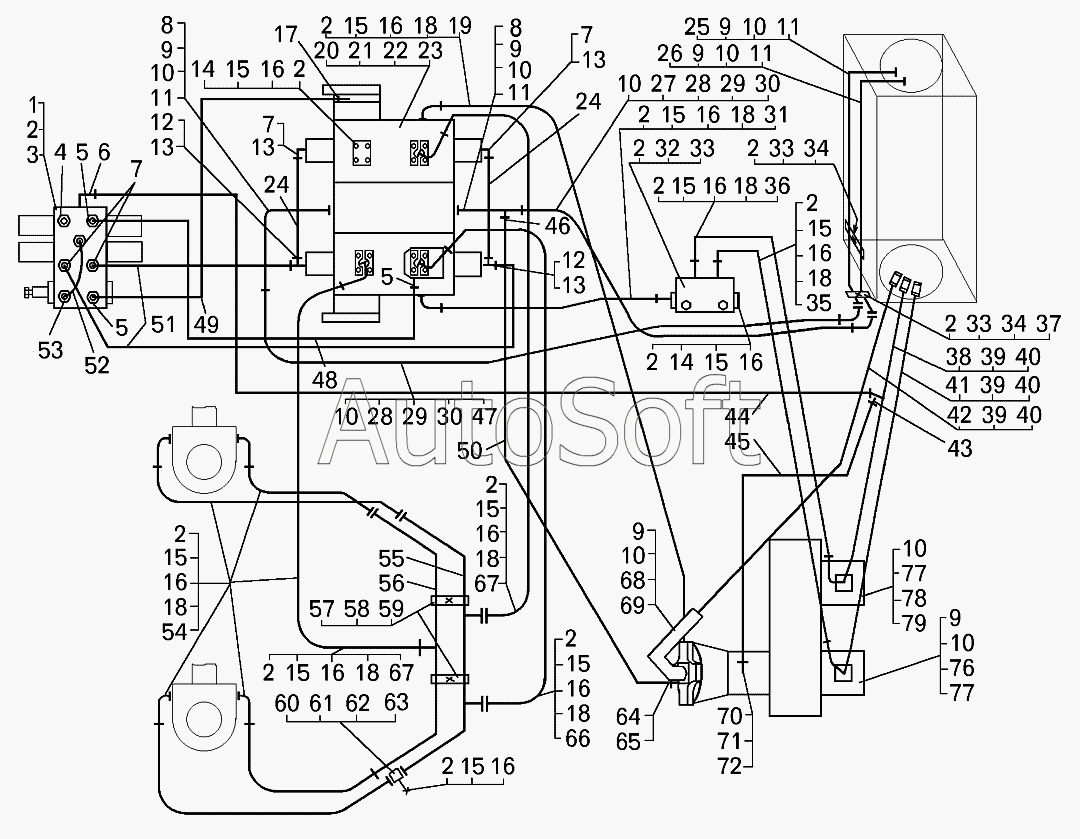

Каталог запасных частей к технике: БелАЗ-7513 (2002). Трубопроводы опрокидывающего механизма самосвала БелАЗ-75132
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
4
5
5
5
6
7
7
7
8
8
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
11
11
11
12
12
13
13
13
13
14
14
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
17
18
18
18
18
18
18
18
18
19
20
21
22
23
24
24
25
26
27
28
28
29
29
30
30
31
32
33
33
33
34
34
35
36
37
38
39
39
39
40
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
67
68
69
70
71
72
76
77
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Болт | |
| 2 | 2***6 | Шайба | |
| 3 | 7***0 | Блок управления | |
| 4 | 2***1 | Пробка | |
| 5 | 3***1 | Ниппель | |
| 6 | 3***5 | Угольник (459981645) | |
| 7 | 3***9 | Ниппель | |
| 8 | 7***0 | Труба | |
| 9 | 2***0 | Болт | |
| 10 | 2***7 | Шайба | |
| 11 | 0***2 | Кольцо | |
| 12 | 3***6 | Тройник | |
| 13 | 3***0 | Штуцер | |
| 14 | 7***4 | Заглушка | |
| 15 | 0***2 | Кольцо | |
| 16 | 3***6 | Винт М10х45 (34134600) | |
| 17 | 3***2 | Ниппель | |
| 18 | 7***7 | Прижим | |
| 19 | 7***0 | Рукав (L=650мм) | |
| 20 | 2***9 | Шайба | |
| 21 | 2***0 | Гайка | |
| 22 | 3***5 | Шпилька | |
| 23 | 7***0 | Гидрораспределитель | |
| 24 | 5***0 | Рукав (L=400мм) | |
| 25 | 7***0 | Труба | |
| 26 | 7***0 | Труба | |
| 27 | 7***0 | Рукав высокого давления | |
| 28 | 7***7 | Прижим | |
| 29 | 2***2 | Болт | |
| 30 | 0***2 | Кольцо | |
| 31 | 7***0 | Рукав (L=1350мм) | |
| 32 | 7***0 | Блок обратных клапанов | |
| 33 | 2***9 | Болт | |
| 34 | 7***5 | Скоба | |
| 35 | 7***0 | Рукав (L=1500мм) | |
| 36 | 7***0 | Рукав (L=950мм) | |
| 37 | 2***2 | Гайка | |
| 38 | 7***0 | Труба | |
| 39 | 5***0 | Хомут | |
| 40 | 5***6 | Рукав всасывающий | |
| 41 | 7***2 | Труба | |
| 42 | 7***2 | Труба | |
| 43 | 3***3 | Тройник | |
| 44 | 7***4 | Рукав (L=1250мм) | |
| 45 | 7***0 | Рукав (L=2050мм) | |
| 46 | 3***6 | Ниппель | |
| 47 | 7***0 | Рукав (L=1200мм) | |
| 48 | 7***0 | Труба | |
| 49 | 7***1 | Труба | |
| 50 | 7***0 | Рукав (L=750мм) | |
| 51 | 5***6 | Рукав (L=550мм) | |
| 52 | 7***0 | Трубопровод | |
| 53 | 3***7 | Штуцер | |
| 54 | 7***0 | Рукав (L=1400мм) | |
| 55 | 7***0 | Труба | |
| 56 | 7***0 | Труба | |
| 57 | 7***4 | Прижим | |
| 58 | 3***8 | Болт | |
| 59 | 2***8 | Шайба 14.ОТ | |
| 60 | 7***2 | Фланец | |
| 61 | 7***0 | Полумуфта | |
| 62 | 0***2 | Кольцо | |
| 63 | 7***9 | Пластина | |
| 64 | 3***3 | Ниппель | |
| 65 | 5***4 | Прокладка | |
| 66 | 7***0 | Рукав высокого давления | |
| 67 | 7***0 | Рукав (L=1050мм) | |
| 68 | 7***4 | Фланец | |
| 69 | 0***2 | Кольцо | |
| 70 | 7***8 | Угольник | |
| 71 | 3***5 | Болт М18х1,5 | |
| 72 | 3***5 | Прокладка М18х24х2-1 | |
| 76 | 2***2 | Болт | |
| 77 | 5***4 | Фланец | |
| 78 | 0***2 | Кольцо | |
| 79 | 7***6 | Фланец |
