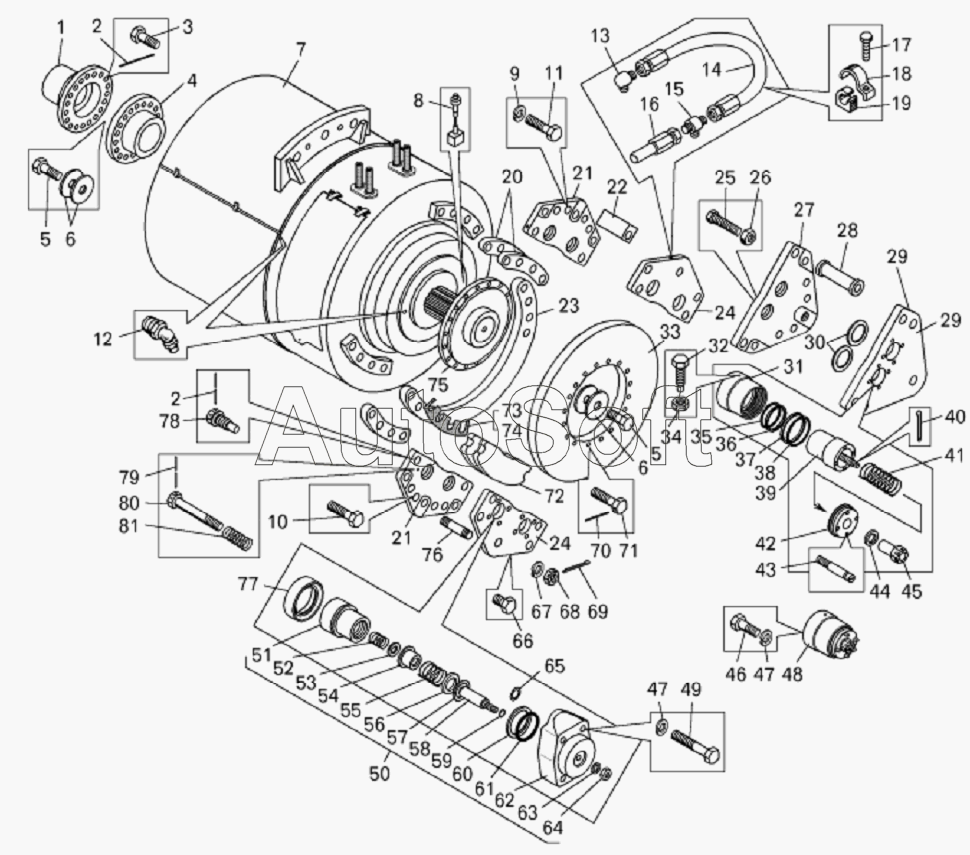

Каталог запасных частей к технике: БелАЗ 75131 (2008). Электродвигатели тяговые ЭК-420, ЭК-590, ТЭД-6 с тормозными механизмами
51
61
60
59
58
57
56
55
54
53
52
62
50
49
48
47
47
46
45
44
43
42
41
71
81
80
79
78
77
76
75
74
73
72
40
70
69
68
67
66
65
64
63
62
9
19
18
17
16
15
14
13
12
11
10
20
8
7
7
7
6
6
5
5
4
3
2
2
30
39
38
37
36
35
34
33
33
32
31
1
29
29
28
27
26
25
24
24
23
22
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Фланец торсионного вала | |
| 2 | 2***3 | Шплинт | |
| 3 | 3***2 | Болт 3М16х1,5х45 | |
| 4 | 7***4 | Фланец | |
| 5 | 3***8 | Болт | |
| 6 | 7***8 | Пластина | |
| 7 | Т***2 | Электродвигатель | |
| 7 | Э***А | Электродвигатель | |
| 7 | Э***0 | Электродвигатель | |
| 8 | 7***0 | Датчик частоты вращения | |
| 9 | 2***5 | Шайба | |
| 10 | 3***3 | Болт М30Х2-79 | |
| 11 | 3***6 | Болт М30х2х140 | |
| 12 | 2***р | Масленка | |
| 13 | 3***5 | Угольник (459981645) | |
| 14 | 7***0 | Рукав высокого давления | |
| 15 | 3***3 | Тройник | |
| 16 | 7***0 | Рукав высокого давления | |
| 17 | 2***4 | Болт | |
| 18 | 7***4 | Скоба | |
| 19 | 5***8 | Вкладыш | |
| 20 | 7***3 | Кронштейн | |
| 21 | 7***5 | Щека | |
| 22 | 7***8 | Вставка | |
| 23 | 7***0 | Кронштейн | |
| 24 | 7***4 | Щека | |
| 25 | 7***8 | Упор | |
| 26 | 5***8 | Контргайка | |
| 27 | 7***4 | Щека | |
| 28 | 7***6 | Опора | |
| 29 | 7***5 | Щека | |
| 30 | 7***8 | Муфта защитная | |
| 31 | 7***0 | Корпус | |
| 32 | 3***8 | Болт стопорный М10х28 | |
| 33 | 7***8 | Диск с фланцем | |
| 33 | 7***2 | Диск | |
| 34 | 2***3 | Гайка | |
| 35 | 0***6 | Кольцо | |
| 36 | 7***8 | Кольцо защитное | |
| 37 | 7***8 | Шайба | |
| 38 | 1***6 | Кольцо | |
| 39 | 7***0 | Поршень | |
| 40 | 2***4 | Шплинт | |
| 41 | 5***1 | Пружина | |
| 42 | 7***0 | Крышка | |
| 43 | 7***4 | Индикатор | |
| 44 | 7***8 | Шайба | |
| 45 | 7***0 | Гайка растормаживания | |
| 46 | 2***3 | Болт | |
| 47 | 2***7 | Шайба | |
| 48 | 7***1 | Цилиндр в сборе | |
| 49 | 2***9 | Болт | |
| 50 | 7***0 | Цилиндр в сборе | |
| 51 | 7***0 | Поршень | |
| 52 | 7***7 | Втулка фрикционная | |
| 53 | 3***8 | Шайба | |
| 54 | 7***7 | Стакан | |
| 55 | 7***6 | Пружина | |
| 56 | 7***9 | Кольцо | |
| 57 | 7***7 | Кольцо | |
| 58 | 7***9 | Держатель | |
| 59 | 0***2 | Кольцо | |
| 60 | 7***6 | Шайба защитная | |
| 61 | 0***6 | Кольцо | |
| 62 | 7***0 | Корпус цилиндра | |
| 62 | 7***1 | Корпус цилиндра | |
| 63 | 2***6 | Шайба | |
| 64 | 2***2 | Гайка | |
| 65 | 0***2 | Кольцо | |
| 66 | 2***3 | Пробка | |
| 67 | 2***4 | Шайба | |
| 68 | 3***0 | Гайка | |
| 69 | 2***1 | Шплинт | |
| 70 | 2***5 | Шплинт | |
| 71 | 3***1 | Болт | |
| 72 | 7***0 | Накладка | |
| 73 | 7***8 | Прокладка | |
| 74 | 7***9 | Прокладка | |
| 75 | 7***0 | Фланец | |
| 76 | 3***1 | Шпилька | |
| 77 | 7***0 | Муфта защитная | |
| 78 | 7***9 | Опора | |
| 79 | 2***5 | Шплинт | |
| 80 | 3***1 | Болт М10х70 | |
| 81 | 5***Б | Пружина |
