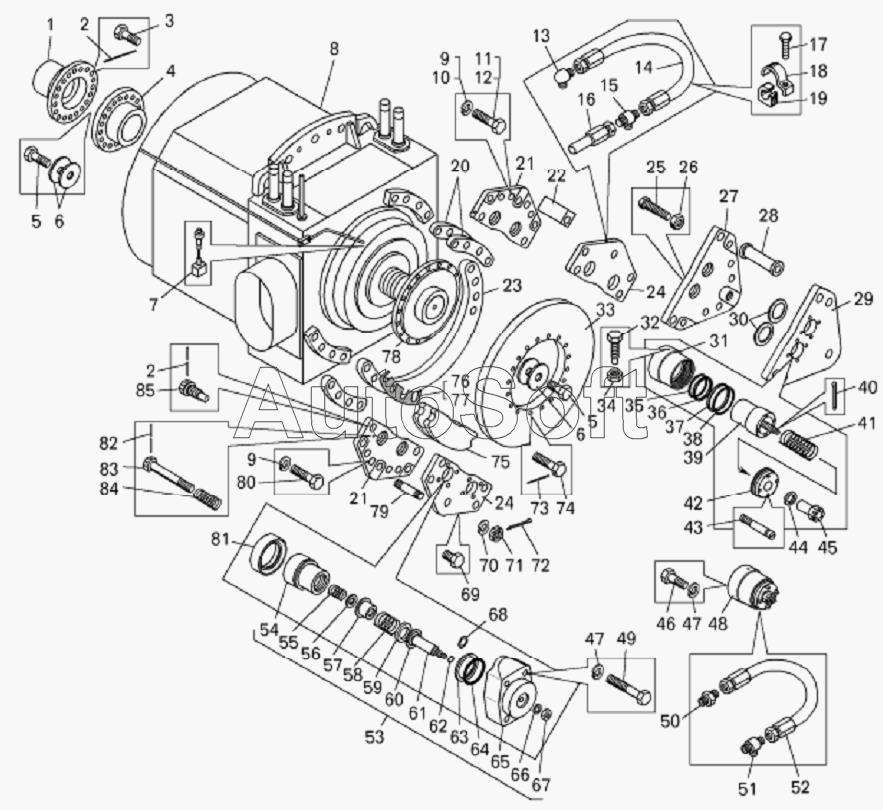

Каталог запасных частей к технике: БелАЗ 75131 (2008). Электродвигатель тяговый ЭД 136 с тормозными механизмами
54
64
63
62
61
60
59
58
57
56
55
65
53
52
51
50
49
48
47
47
46
45
44
75
85
84
83
82
81
80
79
78
77
76
43
74
73
72
71
70
69
68
67
66
65
12
22
21
21
20
19
18
17
16
15
14
13
23
11
10
9
9
8
7
6
6
5
5
4
3
2
2
33
42
41
40
39
38
37
36
35
34
33
1
32
31
30
29
28
27
26
25
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Фланец торсионного вала | |
| 2 | 2***3 | Шплинт | |
| 3 | 3***2 | Болт 3М16х1,5х45 | |
| 4 | 7***4 | Фланец | |
| 5 | 3***8 | Болт | |
| 6 | 7***8 | Пластина | |
| 7 | 7***0 | Датчик частоты вращения | |
| 8 | Э***2 | Электродвигатель | |
| 9 | 2***5 | Шайба | |
| 10 | 3***3 | Болт М30Х2-79 | |
| 11 | 3***6 | Болт М30х2х140 | |
| 12 | 2***3 | Шайба | |
| 13 | 3***5 | Угольник (459981645) | |
| 14 | 7***4 | Рукав высокого давления | |
| 15 | 3***6 | Тройник | |
| 16 | 7***0 | Рукав высокого давления | |
| 17 | 2***4 | Болт | |
| 18 | 7***4 | Скоба | |
| 19 | 5***8 | Вкладыш | |
| 20 | 7***3 | Кронштейн | |
| 21 | 7***5 | Щека | |
| 22 | 7***8 | Вставка | |
| 23 | 7***0 | Кронштейн | |
| 24 | 7***4 | Щека | |
| 25 | 7***8 | Упор | |
| 26 | 5***8 | Контргайка | |
| 27 | 7***4 | Щека | |
| 28 | 7***6 | Опора | |
| 29 | 7***5 | Щека | |
| 30 | 7***8 | Муфта защитная | |
| 31 | 7***0 | Корпус | |
| 32 | 3***8 | Болт стопорный М10х28 | |
| 33 | 7***8 | Диск с фланцем | |
| 33 | 7***2 | Диск | |
| 34 | 2***3 | Гайка | |
| 35 | 0***6 | Кольцо | |
| 36 | 7***8 | Кольцо защитное | |
| 37 | 7***8 | Шайба | |
| 38 | 1***6 | Кольцо | |
| 39 | 7***0 | Поршень | |
| 40 | 2***4 | Шплинт | |
| 41 | 5***1 | Пружина | |
| 42 | 7***0 | Крышка | |
| 43 | 7***4 | Индикатор | |
| 44 | 7***8 | Шайба | |
| 45 | 7***0 | Гайка растормаживания | |
| 46 | 2***3 | Болт | |
| 47 | 2***7 | Шайба | |
| 48 | 7***1 | Цилиндр в сборе | |
| 49 | 2***9 | Болт | |
| 50 | 3***6 | Ниппель | |
| 51 | 3***3 | Тройник | |
| 52 | 7***6 | Рукав высокого давления | |
| 53 | 7***0 | Цилиндр в сборе | |
| 54 | 7***0 | Поршень | |
| 55 | 7***7 | Втулка фрикционная | |
| 56 | 3***8 | Шайба | |
| 57 | 7***7 | Стакан | |
| 58 | 7***6 | Пружина | |
| 59 | 7***9 | Кольцо | |
| 60 | 7***7 | Кольцо | |
| 61 | 7***9 | Держатель | |
| 62 | 0***2 | Кольцо | |
| 63 | 7***6 | Шайба защитная | |
| 64 | 0***6 | Кольцо | |
| 65 | 7***0 | Корпус цилиндра | |
| 65 | 7***1 | Корпус цилиндра | |
| 66 | 2***6 | Шайба | |
| 67 | 2***2 | Гайка | |
| 68 | 0***6 | Кольцо | |
| 69 | 2***3 | Пробка | |
| 70 | 2***4 | Шайба | |
| 71 | 3***0 | Гайка | |
| 72 | 2***1 | Шплинт | |
| 73 | 2***5 | Шплинт | |
| 74 | 3***1 | Болт | |
| 75 | 7***1 | Накладка | |
| 76 | 7***8 | Прокладка | |
| 77 | 7***9 | Прокладка | |
| 78 | 7***0 | Фланец | |
| 79 | 3***1 | Шпилька | |
| 80 | 3***8 | Болт | |
| 81 | 7***0 | Муфта защитная | |
| 82 | 2***5 | Шплинт | |
| 83 | 3***1 | Болт М10х70 | |
| 84 | 5***Б | Пружина | |
| 85 | 7***9 | Опора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
