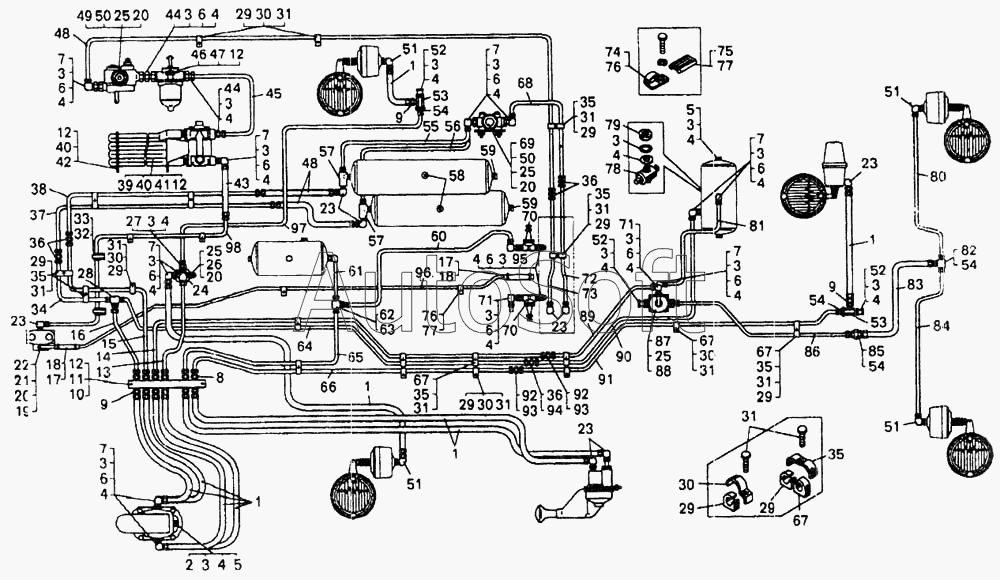

Каталог запасных частей к технике: БелАЗ 7548А (2000). Трубопроводы и аппараты пневматического привода тормозной системы самосвала БеяАЗ-7548А
61
73
72
71
70
69
68
67
66
65
64
63
62
74
60
59
58
57
56
55
54
53
52
51
50
86
98
97
96
95
94
93
92
91
90
89
88
87
49
85
84
83
82
81
80
79
78
77
76
75
12
24
23
22
21
20
19
18
17
16
15
14
13
25
11
10
9
8
7
6
5
4
3
2
1
37
48
47
46
45
44
43
43
42
41
40
39
38
1
36
35
34
33
32
31
30
29
28
27
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Шланг (75405-3506080) | |
| 1 | 7***0 | Шланг (5336-3506085-01) | |
| 2 | 7***2 | Переходник | |
| 3 | 0***3 | Кольцо | |
| 4 | 3***5 | Шайба защитная | |
| 5 | 3***9 | Пробка | |
| 6 | 3***9 | Гайка | |
| 7 | 4***6 | Угольник | |
| 8 | 3***1 | Ниппель | |
| 9 | 3***5 | Ниппель | |
| 10 | 7***6 | Плита соединительная | |
| 11 | 2***7 | Болт | |
| 12 | 2***6 | Шайба | |
| 13 | 7***0 | Трубопровод | |
| 14 | 7***6 | Трубопровод | |
| 15 | 7***6 | Трубопровод | |
| 16 | 7***4 | Трубопровод | |
| 17 | 7***8 | Шланг | |
| 18 | 3***3 | Хомут 35 | |
| 19 | 5***0 | Фланец | |
| 20 | 2***5 | Шайба | |
| 21 | 5***0 | Прокладка | |
| 22 | 2***4 | Болт | |
| 23 | 3***2 | Угольник | |
| 24 | 1***0 | Клапан ограничения давления | |
| 25 | 2***0 | Гайка | |
| 26 | 2***5 | Шайба | |
| 27 | 4***4 | Штуцер | |
| 28 | 3***5 | Тройник | |
| 29 | 5***8 | Вкладыш | |
| 30 | 7***4 | Скоба | |
| 31 | 2***4 | Болт | |
| 32 | 3***5 | Хомут | |
| 33 | 5***5 | Прокладка | |
| 34 | 7***8 | Трубопровод | |
| 35 | 3***2 | Скоба | |
| 36 | 3***7 | Ниппель | |
| 37 | 7***4 | Трубопровод | |
| 38 | 7***6 | Трубопровод | |
| 39 | 1***1 | Водоотделитель | |
| 40 | 2***5 | Болт | |
| 41 | 2***2 | Гайка | |
| 42 | 7***0 | Кронштейн | |
| 43 | 5***1 | Шланг (75405-3506084) | |
| 43 | 7***4 | Шланг (515Б-3506210-01) | |
| 44 | 4***4 | Штуцер | |
| 45 | 7***8 | Трубопровод | |
| 46 | 1***0 | Регулятор давления | |
| 47 | 2***7 | Гайка | |
| 48 | 7***0 | Трубопровод | |
| 49 | 1***0 | Противозамерзатель | |
| 50 | 2***5 | Болт | |
| 51 | 3***9 | Угольник | |
| 52 | 1***0 | Клапан контрольного вывода | |
| 53 | 3***3 | Штуцер | |
| 54 | 3***4 | Гайка | |
| 55 | 7***4 | Трубопровод | |
| 56 | 7***6 | Трубопровод | |
| 57 | 3***0 | Тройник | |
| 58 | 2***2 | Пробка | |
| 59 | 6***8 | Штуцер | |
| 60 | 7***0 | Трубопровод | |
| 61 | 7***6 | Трубопровод | |
| 62 | 3***4 | Тройник | |
| 63 | 2***0 | Гайка | |
| 64 | 7***2 | Трубопровод | |
| 65 | 7***4 | Трубопровод | |
| 66 | 7***8 | Трубопровод | |
| 67 | 5***9 | Вкладыш | |
| 68 | 7***2 | Трубопровод | |
| 69 | 1***0 | Клапан защитный двойной | |
| 70 | 1***0 | Клапан защитный одинарный | |
| 71 | 4***1 | Угольник | |
| 72 | 7***2 | Трубопровод | |
| 73 | 7***0 | Трубопровод | |
| 74 | 3***4 | Кляммер | |
| 75 | 5***1 | Прокладка | |
| 76 | 3***2 | Кляммер | |
| 77 | 5***1 | Прокладка | |
| 78 | П***0 | Кран | |
| 79 | 3***5 | Гайка | |
| 80 | 7***6 | Трубопровод | |
| 81 | 7***8 | Трубопровод | |
| 82 | 3***0 | Тройник | |
| 83 | Е***4 | Шланг | |
| 84 | 7***8 | Трубопровод | |
| 85 | 5***0 | Переходник | |
| 86 | 7***2 | Трубопровод | |
| 87 | 1***0 | Клапан ускорительный | |
| 88 | 2***5 | Шайба | |
| 89 | 7***0 | Трубопровод | |
| 90 | 7***4 | Трубопровод | |
| 91 | 7***2 | Трубопровод | |
| 92 | 3***0 | Ниппель | |
| 93 | 0***2 | Кольцо | |
| 94 | 0***2 | Кольцо | |
| 95 | 3***7 | Штуцер | |
| 96 | 7***1 | Трубка | |
| 97 | 7***2 | Трубопровод | |
| 98 | 7***6 | Трубопровод |
