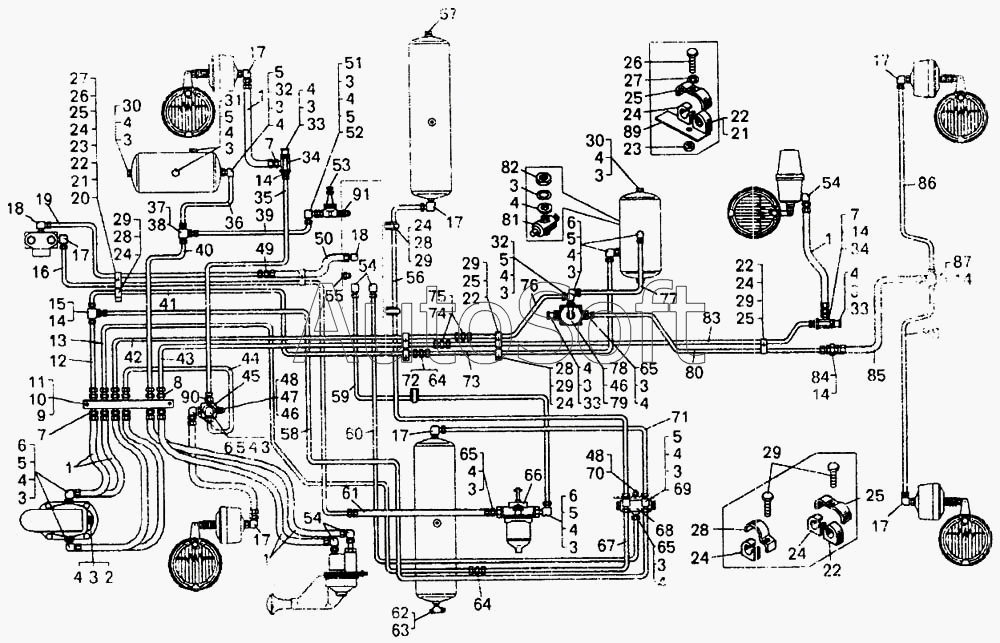

Каталог запасных частей к технике: БелАЗ 7548А (2000). Трубопроводы и аппараты пневматического привода тормозной системы самосвала БелАЗ-75483
57
68
67
66
65
64
63
62
61
60
59
58
69
56
55
54
53
52
51
50
49
48
47
80
91
90
89
88
87
86
85
84
83
82
81
46
79
78
77
76
75
74
73
72
71
70
12
23
22
21
20
19
18
17
16
15
14
13
24
11
10
9
8
7
6
5
4
3
2
35
45
44
43
42
41
40
39
38
37
36
1
34
33
32
31
30
29
28
27
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Шланг (75405-3506080) | |
| 2 | 7***2 | Переходник | |
| 3 | 0***2 | Кольцо | |
| 4 | 3***5 | Шайба защитная | |
| 5 | 3***9 | Гайка | |
| 6 | 4***6 | Угольник | |
| 7 | 3***5 | Ниппель | |
| 8 | 3***1 | Ниппель | |
| 9 | 7***6 | Плита соединительная | |
| 10 | 2***7 | Болт | |
| 11 | 2***6 | Шайба | |
| 12 | 7***4 | Трубопровод | |
| 13 | 7***6 | Трубопровод | |
| 14 | 3***4 | Гайка | |
| 15 | 3***5 | Тройник | |
| 16 | 7***8 | Трубопровод | |
| 17 | 3***9 | Угольник | |
| 18 | 3***3 | Угольник | |
| 19 | 7***0 | Трубка | |
| 20 | 7***9 | Кронштейн | |
| 21 | 5***1 | Прокладка | |
| 22 | 5***9 | Вкладыш | |
| 23 | 2***8 | Гайка | |
| 24 | 5***8 | Вкладыш | |
| 25 | 3***2 | Скоба | |
| 26 | 2***5 | Болт | |
| 27 | 2***4 | Шайба | |
| 28 | 7***4 | Скоба | |
| 29 | 2***4 | Болт | |
| 30 | 3***9 | Пробка | |
| 31 | 7***0 | Клапан предохранительный | |
| 32 | 4***1 | Угольник | |
| 33 | 1***0 | Клапан контрольного вывода | |
| 34 | 3***3 | Штуцер | |
| 35 | 7***2 | Трубопровод | |
| 36 | 7***6 | Трубопровод | |
| 37 | 3***4 | Тройник | |
| 38 | 2***0 | Гайка | |
| 39 | 7***0 | Трубопровод | |
| 40 | 7***4 | Трубопровод | |
| 41 | 7***2 | Трубопровод | |
| 42 | 7***6 | Трубопровод | |
| 43 | 7***8 | Трубопровод | |
| 44 | 7***0 | Трубопровод | |
| 45 | 1***0 | Клапан ограничения давления | |
| 46 | 2***0 | Гайка | |
| 47 | 2***5 | Шайба | |
| 48 | 2***5 | Шайба | |
| 49 | 3***0 | Ниппель | |
| 50 | 5***6 | Шланг | |
| 51 | 3***5 | Угольник | |
| 52 | 3***2 | Ниппель | |
| 53 | 1***0 | Клапан защитный одинарный | |
| 54 | 3***2 | Угольник | |
| 55 | 2***3 | Пробка | |
| 56 | 7***6 | Трубопровод | |
| 57 | 2***4 | Пробка | |
| 58 | 7***4 | Трубопровод | |
| 59 | 7***0 | Трубопровод | |
| 60 | 7***2 | Трубопровод | |
| 61 | 5***0 | Шланг в сборе | |
| 62 | 1***2 | Кран отбора воздуха | |
| 63 | 7***2 | Переходник | |
| 64 | 3***7 | Ниппель | |
| 65 | 4***4 | Штуцер | |
| 66 | 1***0 | Противозамерзатель | |
| 67 | 7***6 | Трубопровод | |
| 68 | 1***0 | Клапан защитный двойной | |
| 69 | 4***8 | Тройник | |
| 70 | 2***5 | Болт | |
| 71 | 7***4 | Трубопровод | |
| 72 | 0***2 | Кольцо | |
| 73 | 7***4 | Трубопровод | |
| 74 | 3***0 | Ниппель | |
| 75 | 0***2 | Кольцо | |
| 76 | 7***0 | Трубопровод | |
| 77 | 7***8 | Трубопровод | |
| 78 | 1***0 | Клапан ускорительный | |
| 79 | 2***5 | Шайба | |
| 80 | 7***2 | Трубопровод | |
| 81 | П***0 | Кран | |
| 82 | 3***5 | Гайка | |
| 83 | 7***2 | Трубопровод | |
| 84 | 5***0 | Переходник | |
| 85 | 5***4 | Шланг в сборе | |
| 86 | 7***6 | Трубопровод | |
| 87 | 3***0 | Тройник | |
| 88 | 7***8 | Трубопровод | |
| 89 | 7***8 | Пластина | |
| 90 | 4***4 | Штуцер | |
| 91 | 3***7 | Штуцер |
