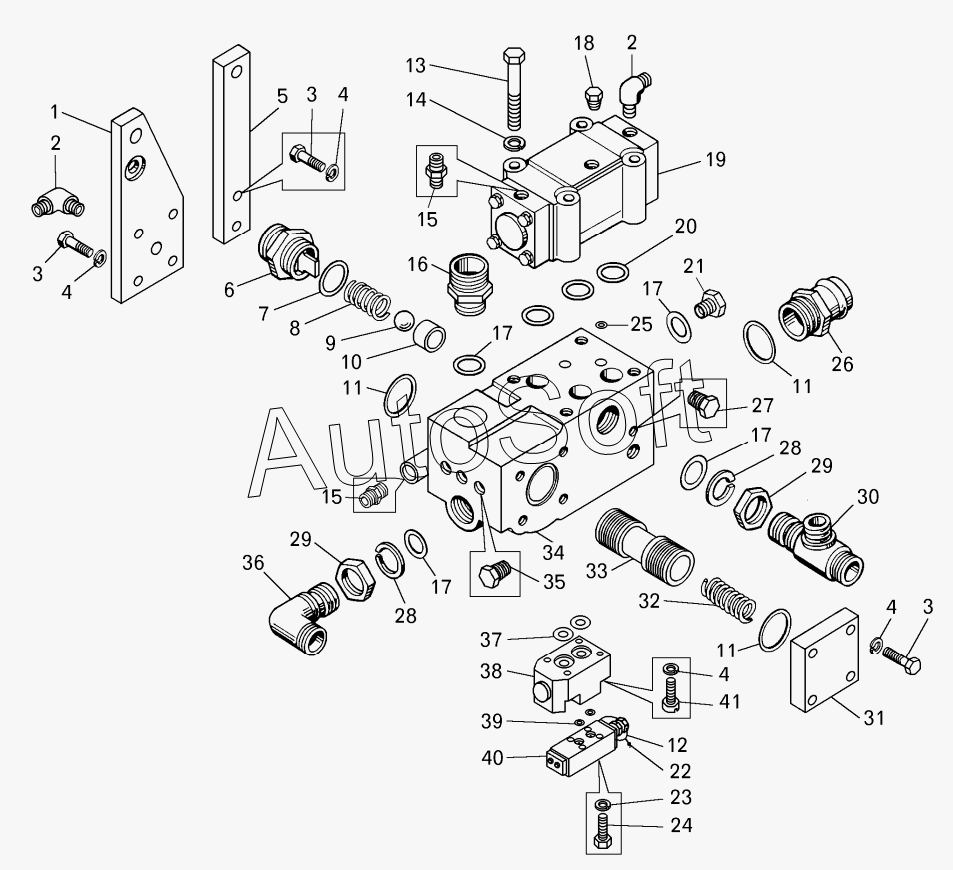

Каталог запасных частей к технике: БелАЗ 76470 (2012). Панель управления
32
22
23
24
25
26
27
28
28
29
29
30
31
21
33
34
35
36
37
38
39
40
41
11
11
11
2
2
3
3
3
4
4
4
4
5
6
7
8
9
10
1
12
13
14
15
15
16
17
17
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Кронштейн панели передний | |
| 2 | 3***5 | Угольник (459981645) | |
| 3 | 2***9 | Болт | |
| 4 | 2***6 | Шайба | |
| 5 | 5***0 | Кронштейн панели задний | |
| 6 | 5***0 | Штуцер | |
| 7 | 0***3 | Кольцо | |
| 8 | 5***2 | Пружина обратного клапана | |
| 9 | 2***0 | Шарик | |
| 10 | 7***6 | Седло | |
| 11 | 0***3 | Кольцо | |
| 12 | 2***3 | Шплинт 0,8х125 | |
| 13 | 3***1 | Болт | |
| 14 | 2***7 | Шайба | |
| 15 | 3***6 | Ниппель | |
| 16 | 3***7 | Штуцер | |
| 17 | 0***3 | Кольцо | |
| 18 | 2***2 | Пробка | |
| 19 | 5***2 | Кран управления | |
| 20 | 0***3 | Кольцо | |
| 21 | 3***9 | Пробка | |
| 22 | 3***2 | Пломба металлическая | |
| 23 | 2***5 | Шайба | |
| 24 | 2***3 | Болт | |
| 25 | 0***3 | Кольцо | |
| 26 | 5***0 | Патрубок сливной | |
| 27 | 2***1 | Пробка | |
| 28 | 5***9 | Шайба защитная | |
| 29 | 5***8 | Контргайка | |
| 30 | 5***0 | Тройник | |
| 31 | 5***0 | Крышка блока | |
| 32 | 5***6 | Пружина клапана | |
| 33 | 5***0 | Золотник | |
| 34 | 7***0 | Блок панели управления | |
| 35 | 2***3 | Пробка | |
| 36 | 3***5 | Угольник | |
| 37 | 0***3 | Кольцо | |
| 38 | 7***0 | Клапан предохранительный в сборе | |
| 39 | 0***3 | Кольцо | |
| 40 | 7***0 | Клапан вспомогательный | |
| 41 | 3***6 | Винт М10х45 (34134600) |
