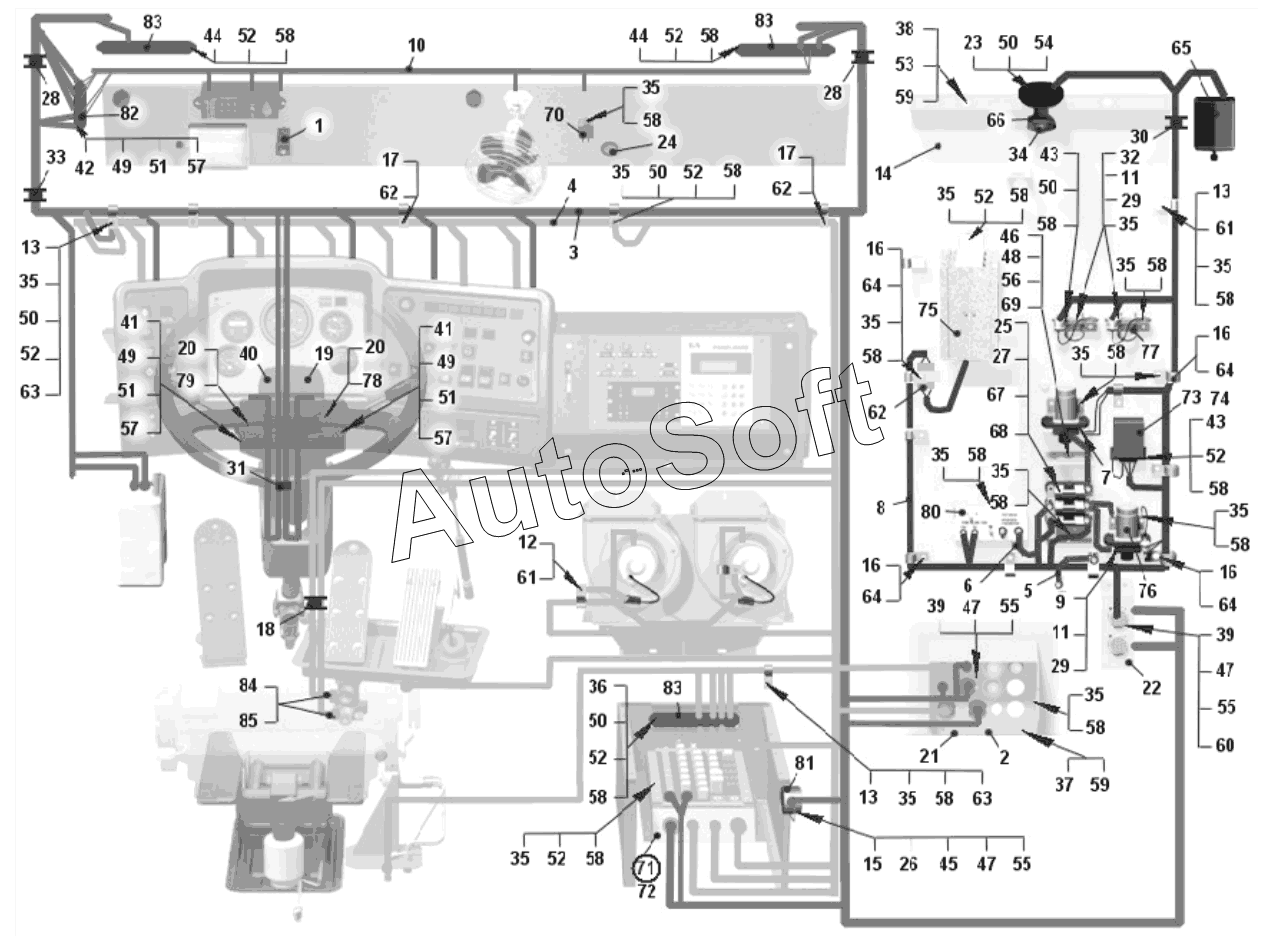

Каталог запасных частей к технике: БелАЗ-75306 (2010). Монтаж электрооборудования в кабине
1
2
3
4
5
6
8
9
10
11
11
12
13
13
13
14
15
16
16
16
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
36
37
38
39
39
40
41
41
42
43
43
44
44
45
46
47
47
47
48
49
49
49
50
50
50
50
50
51
51
51
52
52
52
52
52
52
52
52
53
54
55
55
55
56
57
57
57
58
58
58
58
58
58
58
58
58
58
58
58
58
58
58
58
58
58
59
59
60
61
61
62
62
62
63
63
64
64
64
64
65
66
67
68
69
70
71
73
75
76
77
78
79
80
81
82
83
83
83
84
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Выключатель вентилятора обдува | |
| 2 | 7***0 | Кожух | |
| 3 | 7***0 | Жгут проводов основной | |
| 4 | 7***0 | Жгут проводов добавочный | |
| 5 | 7***0 | Перемычка | |
| 6 | 7***6 | Перемычка | |
| 7 | 5***7 | Перемычка | |
| 8 | 7***6 | Жгут проводов | |
| 9 | 5***7 | Перемычка | |
| 10 | 7***4 | Жгут проводов | |
| 11 | 5***0 | Диод с перемычкой | |
| 12 | 5***1 | Прокладка | |
| 13 | 5***1 | Прокладка | |
| 14 | 7***2 | Основание | |
| 15 | 5***1 | Втулка | |
| 16 | 5***4 | Трубка | |
| 17 | 5***5 | Трубка | |
| 18 | 5***7 | Кольцо | |
| 19 | 6***9 | Втулка сбрасывателя | |
| 20 | 6***2 | Чехол переключателя | |
| 21 | 7***1 | Пластина | |
| 22 | 7***3 | Кронштейн | |
| 23 | 5***4 | Втулка амортизационная | |
| 24 | 5***6 | Втулка | |
| 25 | 7***0 | Кронштейн крепления блоков защиты | |
| 26 | 5***2 | Прокладка | |
| 27 | 5***8 | Перемычка | |
| 28 | 5***8 | Кольцо | |
| 29 | 7***8 | Перемычка | |
| 30 | 7***9 | Кольцо | |
| 31 | 6***2 | Хомут крепления проводов | |
| 32 | 7***5 | Кронштейн | |
| 33 | 2***5 | Втулка | |
| 34 | А***3 | Лампа | |
| 35 | 2***8 | Болт | |
| 36 | 2***2 | Болт | |
| 37 | 2***2 | Болт | |
| 38 | 2***4 | Болт | |
| 39 | 2***4 | Винт | |
| 40 | 2***7 | Винт | |
| 41 | 2***0 | Винт | |
| 42 | 2***2 | Винт | |
| 43 | 2***5 | Винт | |
| 44 | 2***9 | Винт | |
| 45 | 2***2 | Винт | |
| 46 | 2***4 | Винт | |
| 47 | 2***8 | Гайка | |
| 48 | 2***2 | Гайка | |
| 49 | 2***4 | Гайка | |
| 50 | 2***8 | Гайка | |
| 51 | 2***3 | Шайба | |
| 52 | 2***4 | Шайба | |
| 53 | 2***5 | Шайба | |
| 54 | 2***7 | Шайба | |
| 55 | 2***0 | Шайба | |
| 56 | 2***2 | Шайба | |
| 57 | 2***3 | Шайба | |
| 58 | 2***4 | Шайба | |
| 59 | 2***5 | Шайба | |
| 60 | 3***1 | Шайба | |
| 61 | 3***6 | Кляммер | |
| 62 | 3***1 | Кляммер | |
| 63 | 3***9 | Кляммер | |
| 64 | 3***8 | Кляммер | |
| 65 | 1***4 | Плафон | |
| 66 | Л***2 | Лампа подкапотная | |
| 67 | П***З | Предохранитель | |
| 68 | П***З | Предохранитель | |
| 69 | Б***В | Блок защиты | |
| 70 | 7***0 | Сигнализатор шумовой | |
| 71 | Б***0 | Блок коммутации и управления | |
| 73 | 4***7 | Прерыватель стеклоочистителя | |
| 75 | П***2 | Преобразователь | |
| 76 | К***Л | Контактор | |
| 77 | С***0 | Резистор | |
| 78 | 4***9 | Переключатель стеклоочистителя со стеклоомывателем | |
| 79 | 6***9 | Переключатель указателей поворотов и света | |
| 80 | Р***Н | Регулятор напряжения | |
| 81 | А***2 | Розетка | |
| 82 | 1***3 | Панель соединительная | |
| 83 | П***2 | Панель соединительная | |
| 84 | 0***8 | Реле давления | |
| 85 | 1***0 | Чехол |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
