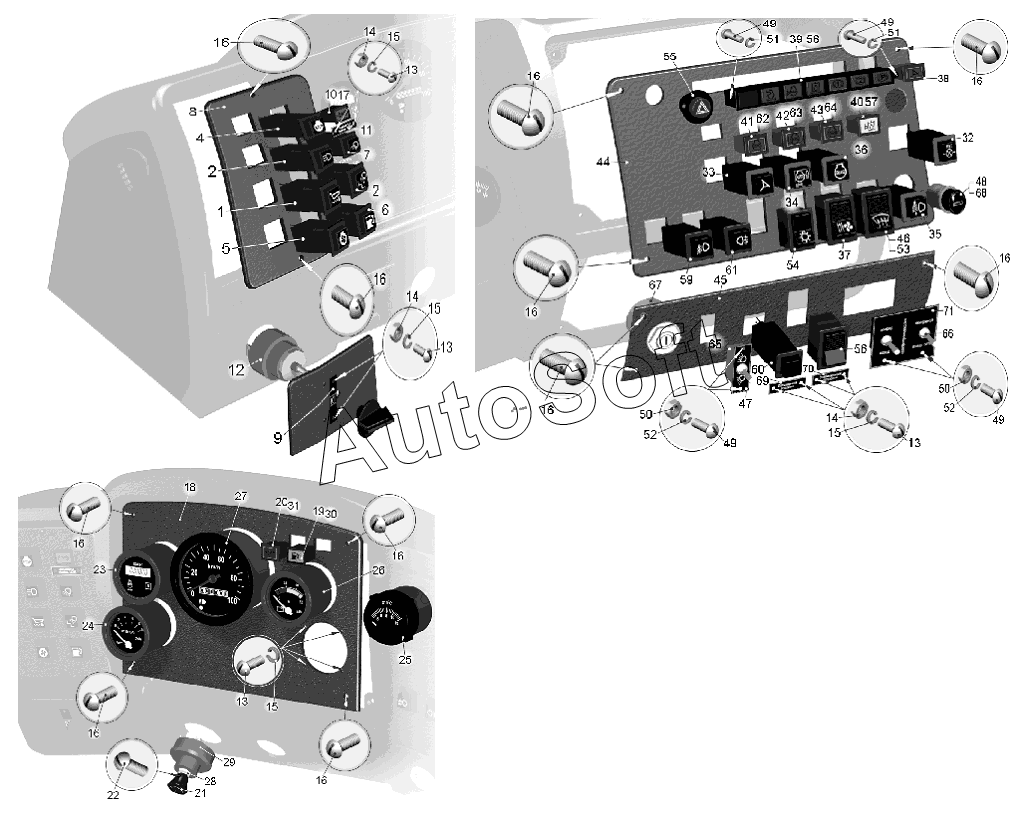

Каталог запасных частей к технике: БелАЗ 75306 (2010). Панель приборов с приборами. Вид 1, 2
45
53
52
52
51
51
50
50
49
49
49
49
48
47
46
54
44
43
42
41
40
39
38
37
63
71
70
69
68
67
66
65
64
36
62
61
60
59
57
56
56
55
10
18
17
16
16
16
16
16
16
16
16
16
16
16
15
15
15
15
14
14
14
13
13
13
13
12
11
19
9
8
7
6
5
4
2
2
27
35
34
33
32
31
30
29
28
1
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Выключатель блокировки опускания платформы | |
| 2 | 7***0 | Выключатель фары-прожектора | |
| 3 | 7***1 | Выключатель подсветки лестницы | |
| 4 | 7***2 | Выключатель останова двигателя | |
| 5 | 7***2 | Выключатель вентилятора двигателя | |
| 6 | 7***0 | Выключатель топливопрокачи-вающего насоса | |
| 7 | 6***9 | Выключатель фары рабочей зоны | |
| 8 | 7***1 | Панель приборов левая | |
| 9 | 7***6 | Табличка | |
| 10 | 2***7 | Контрольная лампа | |
| 11 | 7***8 | Табличка | |
| 12 | П***1 | Переключатель | |
| 13 | 2***4 | Винт | |
| 14 | 2***8 | Гайка | |
| 15 | 2***0 | Шайба | |
| 16 | 2***9 | Винт | |
| 17 | 2***7 | Лампа контрольная | |
| 18 | 7***0 | Панель приборов средняя | |
| 19 | 7***5 | Контрольная лампа резервного уровня топлива | |
| 20 | 7***1 | Контрольная лампа аварийного давления воздуха | |
| 21 | 7***3 | Ручка выключателя | |
| 22 | 3***5 | Винт | |
| 23 | Т***3 | Тахометр | |
| 24 | Э***4 | Указатель давления | |
| 25 | Т***8 | Измеритель | |
| 26 | Э***1 | Указатель напряжения | |
| 27 | П***4 | Прибор | |
| 28 | 2***3 | Гайка | |
| 29 | В***1 | Выключатель света щитка приборов | |
| 30 | 2***2 | Лампа контрольная | |
| 31 | 2***3 | Лампа контрольная | |
| 32 | 7***7 | Выключатель проверки ламп | |
| 33 | 7***0 | Выключатель дублирующего привода руля | |
| 34 | 7***4 | Выключатель регулятора оборотов двигателя | |
| 35 | 7***3 | Выключатель поворотной фары | |
| 36 | 7***6 | Выключатель диагностики двигателя | |
| 37 | 7***0 | Переключатель отопителя кабины | |
| 38 | 7***2 | Контрольная лампа дублирующего привода руля | |
| 39 | 7***0 | Блок контрольных ламп | |
| 40 | 6***8 | Фонарь контрольной лампы | |
| 41 | 7***6 | Контрольная лампа диагностики двигателя | |
| 42 | 7***6 | Контрольная лампа диагностики двигателя | |
| 43 | 7***6 | Контрольная лампа диагностики двигателя | |
| 44 | 7***0 | Панель приборов правая | |
| 45 | 7***0 | Накладка правая | |
| 46 | 5***5 | Рамка выключателя | |
| 47 | 7***4 | Табличка | |
| 48 | А***2 | Лампа А24-2 | |
| 49 | 2***1 | Винт | |
| 50 | 2***2 | Гайка | |
| 51 | 2***2 | Шайба | |
| 52 | 2***2 | Шайба | |
| 53 | П***6 | Переключатель | |
| 54 | 0***2 | Переключатель | |
| 55 | 3***М | Выключатель аварийной сигнализации | |
| 56 | В***7 | Выключатель | |
| 57 | 2***6 | Лампа контрольная | |
| 58 | Б***5 | Блок контрольных ламп | |
| 59 | 8***3 | Выключатель | |
| 60 | 8***0 | Выключатель | |
| 61 | 8***4 | Выключатель | |
| 62 | 2***4 | Лампа контрольная | |
| 63 | 2***3 | Лампа контрольная | |
| 64 | 2***5 | Лампа контрольная | |
| 65 | 5***9 | Переключатель | |
| 66 | 2***5 | Переключатель | |
| 67 | В***6 | Замок-выключатель | |
| 68 | 1***5 | Прикуриватель | |
| 69 | 7***2 | Табличка | |
| 70 | 7***8 | Табличка | |
| 71 | 7***4 | Табличка |
