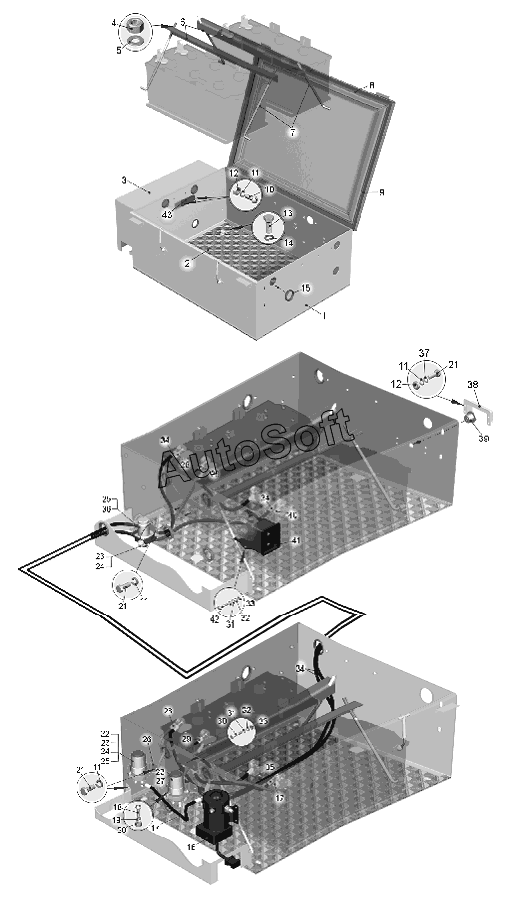

Каталог запасных частей к технике: БелАЗ-75306 (2010). Установка аккумуляторных батарей и монтаж проводов
1
2
3
4
5
6
7
8
9
10
11
11
11
12
12
13
14
15
15
16
16
17
19
20
21
21
21
22
22
22
23
23
23
24
24
24
25
25
25
26
26
27
29
29
30
30
31
31
32
34
34
35
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Ящик аккумуляторных батарей | |
| 2 | 7***4 | Коврик ящика | |
| 3 | 7***6 | Кожух защитный | |
| 4 | 2***2 | Гайка | |
| 5 | 2***6 | Шайба | |
| 6 | 7***8 | Планка прижимная | |
| 7 | 7***2 | Тяга | |
| 8 | 7***7 | Уплотнитель | |
| 9 | 7***6 | Уплотнитель | |
| 10 | 2***9 | Винт | |
| 11 | 2***4 | Шайба | |
| 12 | 2***8 | Гайка | |
| 13 | 2***3 | Болт | |
| 14 | 2***6 | Шайба | |
| 15 | 5***8 | Кольцо | |
| 16 | 4***8 | Реле маслозакачивающего насоса | |
| 17 | 7***8 | Провод | |
| 18 | 2***9 | Винт | |
| 19 | 2***3 | Шайба | |
| 20 | 2***4 | Гайка | |
| 21 | 2***8 | Болт | |
| 22 | Т***Д | Контактор | |
| 23 | 7***8 | Перемычка | |
| 24 | 5***0 | Диод с перемычкой | |
| 25 | 5***7 | Перемычка | |
| 26 | 7***6 | Кронштейн | |
| 27 | 5***1 | Перемычка контактора | |
| 28 | 5***6 | Провод | |
| 29 | 5***4 | Провод | |
| 30 | 2***4 | Болт | |
| 31 | 2***5 | Шайба | |
| 32 | 2***5 | Шайба | |
| 33 | 2***0 | Гайка | |
| 34 | 7***6 | Провод контактора | |
| 35 | 7***6 | Провод | |
| 36 | К***Э | Контактор | |
| 37 | 2***4 | Шайба | |
| 38 | 7***2 | Кожух | |
| 39 | В***6 | Замок-выключатель | |
| 40 | 7***4 | Провод | |
| 41 | П***0 | Розетка | |
| 42 | 2***9 | Болт М8х66 | |
| 43 | 7***5 | Колодка |
