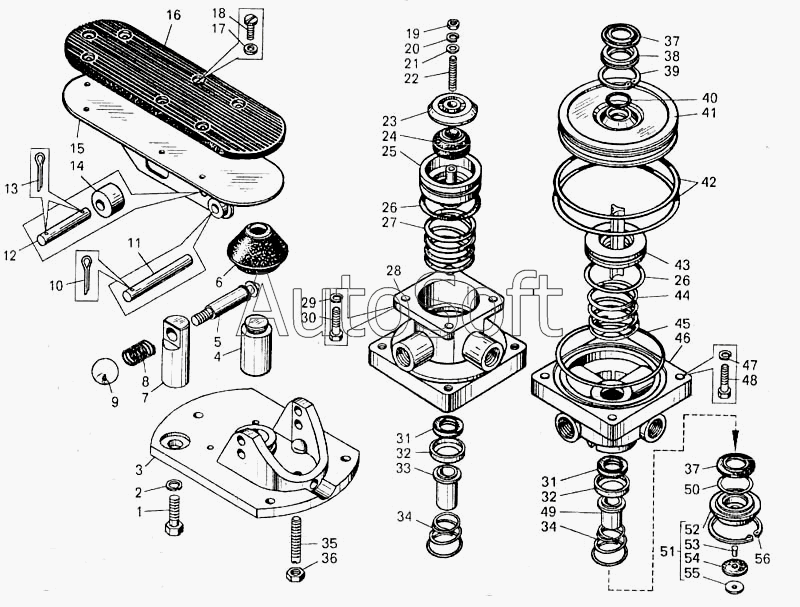

Каталог запасных частей к технике: БелАЗ 7547. Кран управления тормозами
43
30
31
31
32
32
33
34
34
35
36
37
37
38
39
40
41
42
29
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Болт | |
| 2 | 2***7 | Шайба | |
| 3 | 7***0 | Крышка корпуса крана | |
| 4 | 5***2 | Толкатель | |
| 5 | 7***2 | Фиксатор | |
| 6 | 5***Б | Чехол | |
| 7 | 7***6 | Втулка | |
| 8 | 5***7 | Пружина | |
| 9 | 5***0 | Шарик | |
| 10 | 2***0 | Шплинт | |
| 11 | 5***7 | Ось | |
| 12 | 5***6 | Ось | |
| 13 | 2***8 | Шплинт | |
| 14 | 5***4 | Ролик | |
| 15 | 5***0 | Педаль | |
| 16 | 5***6 | Накладка педали | |
| 17 | 2***7 | Шайба | |
| 18 | 2***2 | Винт | |
| 19 | 2***8 | Гайка | |
| 20 | 3***7 | Шайба | |
| 21 | 3***3 | Шайба | |
| 22 | 3***0 | Винт | |
| 23 | 1***6 | Тарелка пружины | |
| 24 | 1***5 | Элемент уравновешивающий | |
| 25 | 1***2 | Поршень верхний | |
| 26 | 1***5 | Кольцо | |
| 27 | 1***0 | Пружина | |
| 28 | 1***0 | Корпус верхний | |
| 29 | 2***5 | Шайба | |
| 30 | 2***7 | Болт | |
| 31 | 1***4 | Колпачок | |
| 32 | 1***3 | Кольцо клапана | |
| 33 | 1***2 | Корпус клапана | |
| 34 | 1***6 | Пружина | |
| 35 | 5***9 | Фиксатор | |
| 36 | 2***0 | Гайка | |
| 37 | 1***7 | Кольцо опорное | |
| 38 | 1***0 | Обойма | |
| 39 | 4***6 | Кольцо упорное | |
| 40 | 1***8 | Кольцо | |
| 41 | 1***2 | Поршень большой | |
| 42 | 1***3 | Кольцо | |
| 43 | 1***4 | Поршень малый | |
| 44 | 1***6 | Пружина | |
| 45 | 1***9 | Кольцо | |
| 46 | 1***0 | Корпус нижний | |
| 47 | 3***0 | Шайба | |
| 48 | 2***8 | Болт | |
| 49 | 1***2 | Корпус клапана | |
| 50 | 1***9 | Кольцо | |
| 51 | 1***4 | Окно выпускное | |
| 52 | 1***5 | Корпус | |
| 53 | 1***8 | Заклепка | |
| 54 | 1***6 | Клапан | |
| 55 | 1***7 | Шайба | |
| 56 | 4***0 | Кольцо упорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
