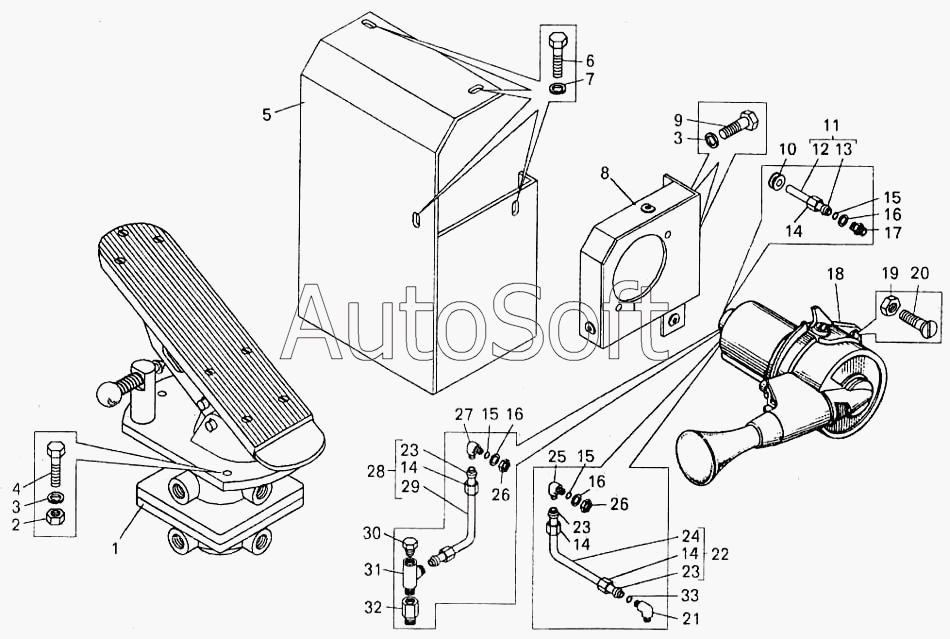

Каталог запасных частей к технике: БелАЗ-7547. Установка привода механизмов управления тормозами
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
15
15
16
16
16
17
18
19
20
21
22
23
23
23
24
25
26
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Кран управления тормозами | |
| 2 | 2***0 | Гайка | |
| 3 | 2***5 | Шайба | |
| 4 | 2***0 | Болт | |
| 5 | 7***0 | Накладка | |
| 6 | 2***8 | Болт | |
| 7 | 2***4 | Шайба | |
| 8 | 7***0 | Кронштейн | |
| 9 | 2***4 | Болт | |
| 10 | 5***1 | Втулка | |
| 11 | 7***0 | Трубка в сборе | |
| 12 | 7***2 | Трубка | |
| 13 | 3***2 | Муфта | |
| 14 | 3***0 | Гайка накидная | |
| 15 | 0***3 | Кольцо | |
| 16 | 3***9 | Шайба | |
| 17 | 4***9 | Штуцер | |
| 18 | 1***0 | Кран тормозной с ручным управлением | |
| 19 | 2***8 | Гайка | |
| 20 | 2***8 | Винт | |
| 21 | 3***5 | Угольник | |
| 22 | 7***5 | Трубка в сборе | |
| 23 | 3***2 | Муфта | |
| 24 | 7***7 | Трубка | |
| 25 | 3***6 | Угольник (34444600) | |
| 26 | 2***9 | Гайка | |
| 27 | 3***0 | Угольник | |
| 28 | 7***0 | Трубка в сборе | |
| 29 | 7***1 | Трубка | |
| 30 | 2***2 | Пробка | |
| 31 | 3***4 | Тройник | |
| 32 | 7***6 | Переходник | |
| 33 | 0***2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
