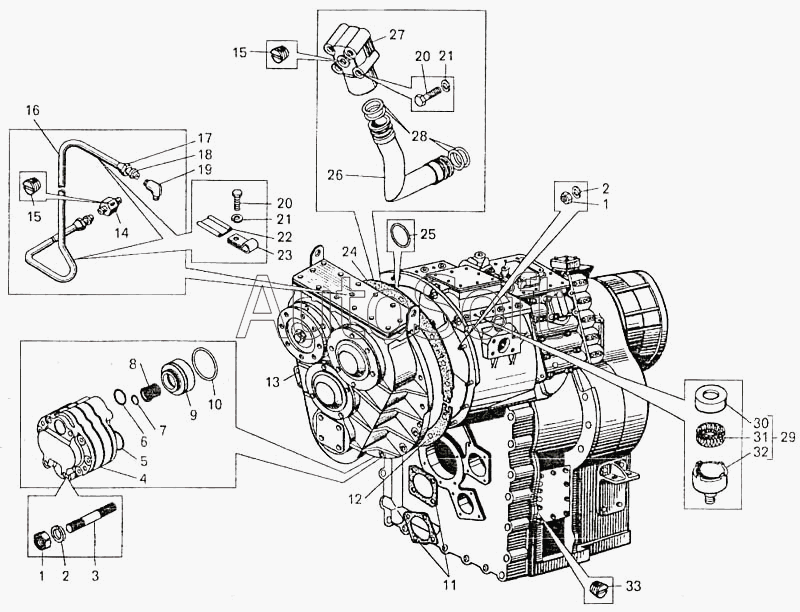

Каталог запасных частей к технике: БелАЗ-7547. Гидромеханическая передача. Согласующая передача и гидротрансформатор с коробкой передач
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Гайка | |
| 2 | 2***7 | Шайба | |
| 3 | 3***6 | Шпилька | |
| 4 | 7***1 | Насос масляный передний | |
| 5 | 0***3 | Кольцо | |
| 6 | 0***3 | Кольцо | |
| 7 | 5***9 | Кольцо | |
| 8 | 7***0 | Втулка шлицевая | |
| 9 | 7***4 | Втулка | |
| 10 | 0***3 | Кольцо | |
| 11 | 5***8 | Прокладка насоса | |
| 12 | 7***9 | Прокладка нижняя | |
| 13 | 7***2 | Редуктор согласующий | |
| 14 | 7***2 | Переходник | |
| 15 | 2***1 | Пробка | |
| 16 | 7***4 | Трубка смазки | |
| 17 | 3***0 | Гайка накидная | |
| 18 | 3***2 | Муфта | |
| 19 | 3***3 | Угольник | |
| 20 | 2***1 | Болт | |
| 21 | 2***6 | Шайба | |
| 22 | 5***1 | Прокладка | |
| 23 | 3***1 | Кляммер | |
| 24 | 7***0 | Прокладка верхняя | |
| 25 | 0***3 | Кольцо | |
| 26 | 7***0 | Труба нагнетательная | |
| 27 | 7***4 | Фланец | |
| 28 | 0***3 | Кольцо | |
| 29 | 5***1 | Сапун в сборе | |
| 30 | 5***2 | Крышка | |
| 31 | Д***4 | Элемент фильтрующий | |
| 32 | 5***2 | Корпус сапуна | |
| 33 | 2***2 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
