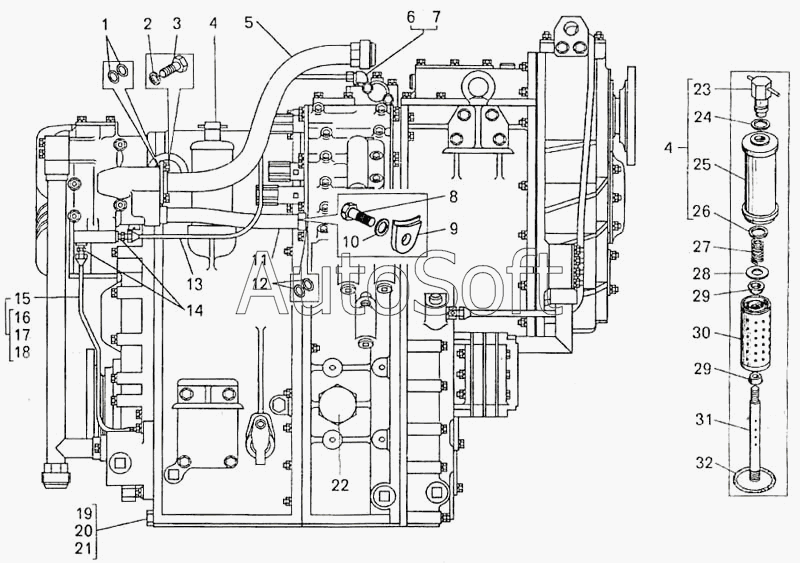

Каталог запасных частей к технике: БелАЗ-7547. Гидромеханическая передача. Фильтр тонкой очистки и трубопроводы тормоза-замедлителя
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Кольцо | |
| 2 | 2***6 | Шайба | |
| 3 | 2***7 | Болт | |
| 4 | 7***0 | Корпус фильтра | |
| 5 | 7***0 | Трубопровод | |
| 6 | 7***8 | Переходник | |
| 7 | 3***9 | Угольник | |
| 8 | 2***8 | Болт | |
| 9 | 7***6 | Прижим | |
| 10 | 2***7 | Шайба | |
| 11 | 7***0 | Трубопровод | |
| 12 | 0***3 | Кольцо | |
| 13 | 7***2 | Трубопровод | |
| 14 | 3***2 | Ниппель | |
| 15 | 7***0 | Трубка в сборе | |
| 16 | 7***2 | Трубопровод | |
| 17 | 3***2 | Муфта | |
| 18 | 3***0 | Гайка накидная | |
| 19 | 2***1 | Пробка | |
| 20 | 5***4 | Пробка | |
| 21 | 0***3 | Кольцо | |
| 22 | 3***5 | Пробка | |
| 23 | 6***0 | Гайка | |
| 24 | 5***2 | Прокладка | |
| 25 | 7***0 | Кожух фильтра | |
| 26 | 5***4 | Кольцо | |
| 27 | 5***8 | Пружина | |
| 28 | 5***9 | Шайба | |
| 29 | 7***0 | Уплотнитель | |
| 30 | 4***Л | Элемент фильтрующий | |
| 31 | 7***4 | Шпилька | |
| 32 | 0***3 | Кольцо |
