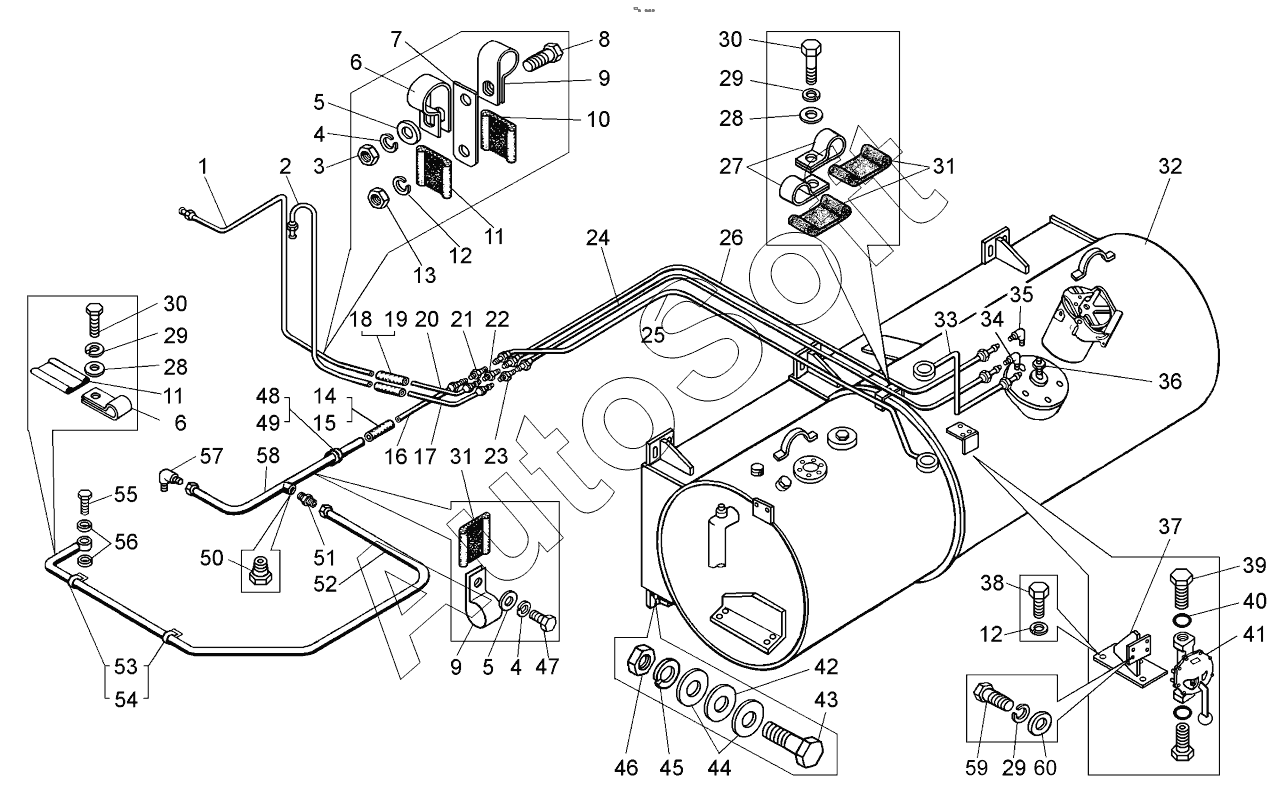

Каталог запасных частей к технике: БелАЗ 7540 (А, В, Е, С, D, К) (2015). Топливные трубопроводы (75406-1100006-10);Fuel pipelines
46
32
33
34
35
36
37
38
39
40
41
42
43
44
45
31
31
47
48
49
50
51
52
53
54
55
56
57
58
59
60
16
2
3
4
4
5
5
6
6
7
8
9
9
10
11
11
12
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***6 | Труба отвода топлива от топливного насоса | |
| 2 | 5***0 | Трубка слива топлива из форсунок | |
| 3 | 2***0 | Гайка | |
| 4 | 2***5 | Шайба | |
| 5 | 2***5 | Шайба | |
| 6 | 3***2 | Кляммер | |
| 7 | 5***8 | Рычаг короткий | |
| 8 | 2***6 | Болт | |
| 9 | 3***4 | Кляммер | |
| 10 | 5***1 | Прокладка | |
| 11 | 5***1 | Прокладка | |
| 12 | 2***6 | Шайба | |
| 13 | 2***2 | Гайка | |
| 14 | 5***6 | Шланг | |
| 15 | N***1 | Хомут | |
| 16 | 7***0 | Топливопровод | |
| 17 | 7***0 | Трубка слива топлива из форсунок в бак | |
| 18 | 5***7 | Шланг | |
| 19 | N***1 | Хомут | |
| 20 | 7***0 | Топливопровод | |
| 21 | 3***7 | Ниппель | |
| 22 | 3***0 | Ниппель | |
| 23 | 3***0 | Ниппель | |
| 24 | 7***2 | Топливопровод | |
| 25 | 7***0 | Топливопровод | |
| 26 | 7***0 | Трубка слива топлива из форсунок в бак | |
| 27 | 3***8 | Кляммер | |
| 28 | 2***4 | Шайба | |
| 29 | 2***4 | Шайба | |
| 30 | 2***0 | Болт | |
| 31 | 5***1 | Прокладка | |
| 32 | 7***0 | Бак топливный | |
| 33 | 7***0 | Топливопровод | |
| 34 | 3***5 | Угольник | |
| 35 | 3***3 | Угольник | |
| 36 | 3***7 | Ниппель | |
| 37 | 7***2 | Кронштейн | |
| 38 | 2***3 | Болт | |
| 39 | 5***9 | Болт зажимной | |
| 40 | 0***3 | Кольцо | |
| 41 | 7***0 | Насос ручной | |
| 42 | 3***8 | Шайба | |
| 43 | 2***2 | Болт | |
| 44 | 2***8 | Шайба | |
| 45 | 2***0 | Шайба | |
| 46 | 2***2 | Гайка | |
| 47 | 2***5 | Болт | |
| 48 | 3***9 | Хомут 70 | |
| 49 | 5***8 | Вкладыш | |
| 50 | 2***1 | Пробка | |
| 51 | 3***3 | Ниппель | |
| 52 | 7***0 | Труба подвода топлива | |
| 53 | 3***7 | Хомут 55 | |
| 54 | 5***4 | Прокладка | |
| 55 | 5***2 | Болт | |
| 56 | 5***4 | Прокладка | |
| 57 | 3***2 | Угольник | |
| 58 | 7***7 | Топливопровод к фильтру | |
| 59 | 2***0 | Болт | |
| 60 | 2***4 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
