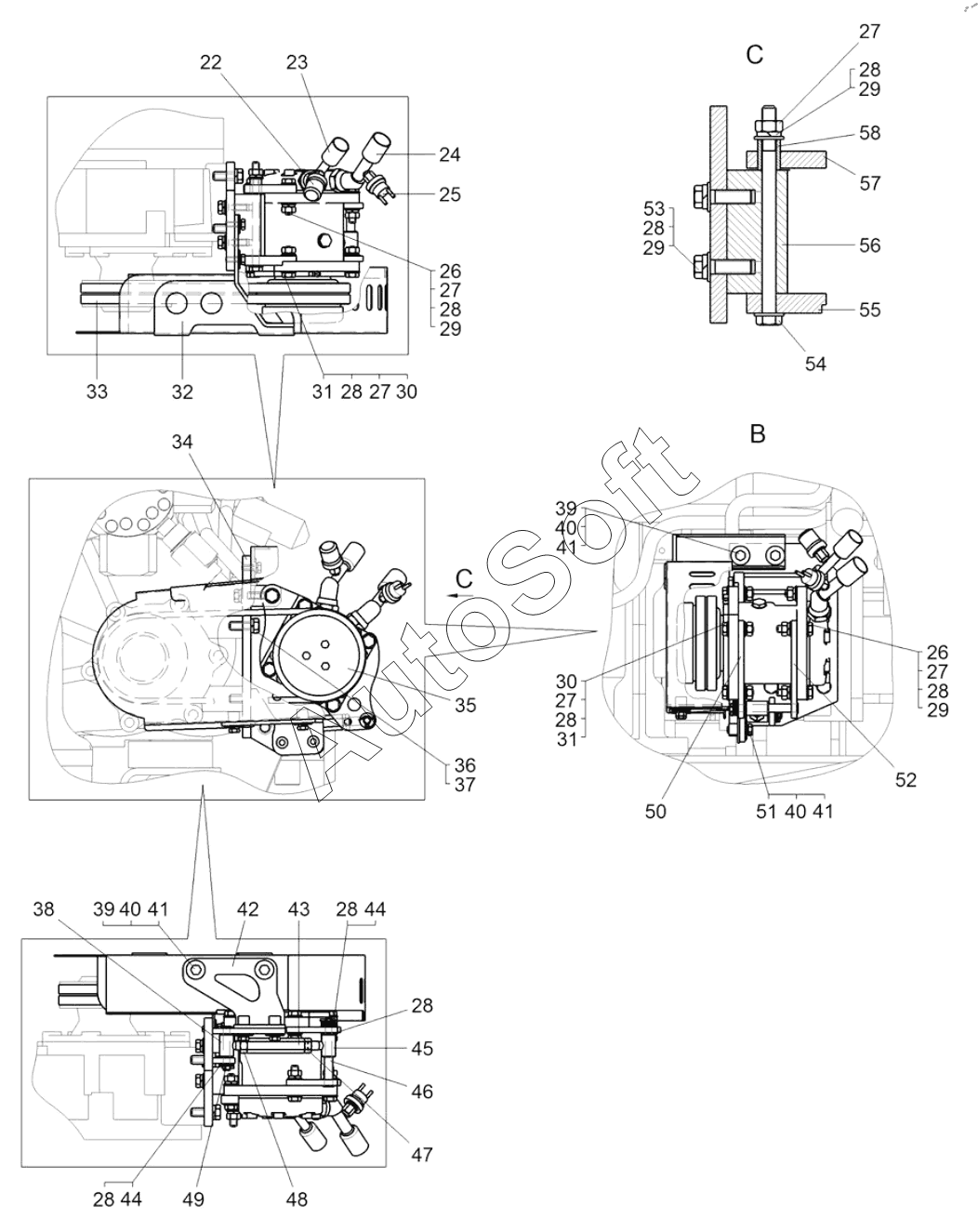

Каталог запасных частей к технике: БелАЗ 7531C (2021). Установка трубопроводов кондиционера (7531C-8100008)
45
31
31
32
33
34
35
36
37
38
39
39
40
40
40
41
41
41
42
43
44
44
30
30
46
47
48
49
50
51
52
53
54
55
56
57
58
22
23
24
25
26
26
27
27
27
27
27
28
28
28
28
28
28
28
28
28
29
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Кляммер | |
| 2 | Б***) | Болт M6-6gx25.68.019(S10) | |
| 3 | Г***D | Гайка шестигранная нормальная ГОСТ ISO 4032-M6-8-A3D | |
| 4 | Ш***D | Шайба 6-200 HV-A3D | |
| 5 | Ш***6 | Шайба | |
| 6 | 7***6 | Кронштейн | |
| 7 | Б***) | Болт M6-6gx20.68.019(S10) | |
| 8 | 7***6 | Кронштейн | |
| 9 | 7***0 | Кляммер | |
| 10 | Б***) | Болт M6-6gx14.68.019(S10) | |
| 11 | А***S | Фитинг | |
| 12 | А***S | Фитинг | |
| 13 | А***8 | Шланг "8" | |
| 14 | А***8 | Фитинг | |
| 15 | R***N | Быстроразьемное соединение | |
| 16 | R***N | Быстроразьемное соединение | |
| 17 | А***8 | Фитинг | |
| 18 | А***0 | Фитинг | |
| 19 | R***N | Быстроразьемное соединение | |
| 20 | R***N | Быстроразьемное соединение | |
| 21 | А***0 | Фитинг | |
| 22 | А***S | Фитинг | |
| 23 | А***0 | Датчик давления | |
| 24 | А***0 | Датчик давления | |
| 25 | А***S | Фитинг | |
| 26 | Б***9 | Болт M10-6gх45.68.019 | |
| 27 | Г***D | Гайка шестигранная нормальная ГОСТ ISO 4032-M10-8-A3D | |
| 28 | 2***6 | Шайба | |
| 29 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 30 | Б***9 | Болт M10-6gх38.68.019 | |
| 31 | Ш***6 | Шайба 10Л.65Г.06 | |
| 32 | 7***0 | Кожух | |
| 33 | Р***4 | Ремень А-900 SUPER ISO-4184 | |
| 34 | 7***0 | Кронштейн | |
| 35 | А***0 | Компрессор | |
| 36 | Б***9 | Болт M12-6gх35.68.019 | |
| 37 | Ш***6 | Шайба 12 ОТ.65Г.06 | |
| 38 | 7***0 | Тяга правая | |
| 39 | Б***9 | Болт M8-6gх22.68.019 | |
| 40 | Ш***6 | Шайба 8Т.65Г.06 | |
| 41 | 3***5 | Шайба | |
| 42 | 7***0 | Кронштейн | |
| 43 | 7***4 | Фиксатор тяги | |
| 44 | Ш***9 | Шплинт 3,2х20.01.019 | |
| 45 | 7***1 | Тяга левая | |
| 46 | 7***7 | Держатель | |
| 47 | 3***1 | Гайка М12х1,25-6Н-LH | |
| 48 | Г***D | Гайка шестигранная нормальная | |
| 49 | 2***8 | Палец | |
| 50 | 7***0 | Ребро | |
| 51 | Б***9 | Болт M8-6gх30.68.019 | |
| 52 | 7***0 | Ребро | |
| 53 | Б***9 | Болт M10-6gх35.68.019 | |
| 54 | Б***9 | Болт M10-6gx150.88.019 | |
| 55 | 7***0 | Ребро | |
| 56 | 7***5 | Опора | |
| 57 | 7***0 | Ребро | |
| 58 | 7***7 | Втулка |
