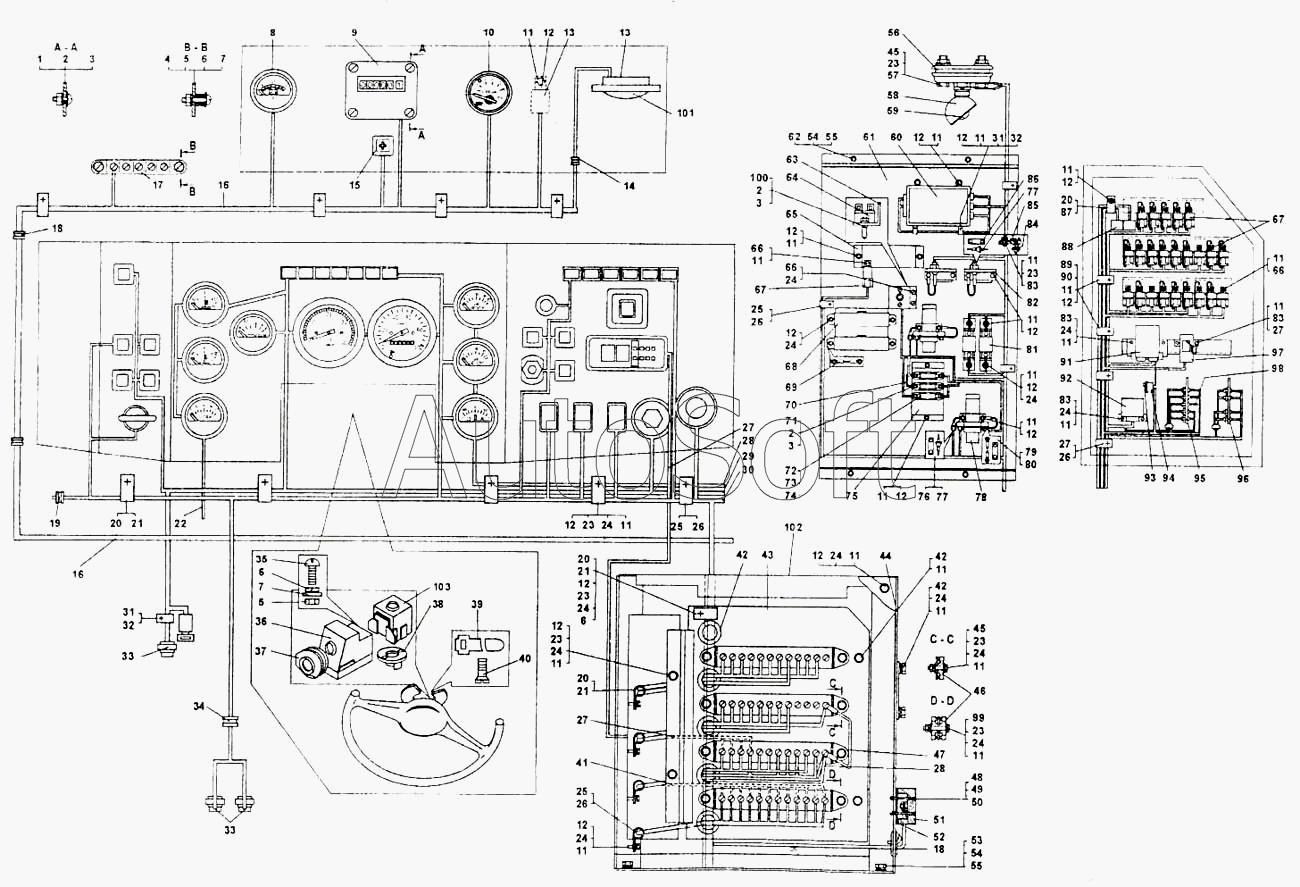

Каталог запасных частей к технике: БелАЗ 7555A. Схема электрооборудования (монтаж проводов в кабине БелАЗ-7555А)
1
2
2
2
3
3
3
4
5
5
6
6
6
7
7
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
11
15
16
16
17
18
18
19
20
20
20
20
21
21
21
22
23
23
23
23
23
23
23
21
25
25
25
26
26
26
26
27
27
27
27
28
28
29
30
31
31
32
32
33
33
34
35
36
37
38
39
40
41
42
42
42
43
44
45
45
46
47
48
49
50
51
52
53
54
54
55
55
56
57
58
59
60
61
62
63
64
65
66
66
66
67
67
68
69
70
71
72
73
74
75
76
77
77
78
79
80
81
82
83
83
83
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 540-1108141 | 5***1 | Втулка | |
| 1 | 2***2 | Винт | |
| 2 | 2***2 | Гайка | |
| 3 | 2***2 | Шайба | |
| 4 | 2***2 | Винт | |
| 5 | 2***4 | Гайка | |
| 6 | 2***3 | Шайба | |
| 7 | 2***3 | Шайба | |
| 8 | Э***1 | Указатель напряжения | |
| 9 | С***4 | Счетчик времени наработки | |
| 10 | З***2 | Приемник указателя | |
| 11 | 2***4 | Шайба | |
| 11 | 5***6 | Кольцо | |
| 12 | 2***8 | Болт | |
| 13 | 7***0 | Реле-сигнализатор | |
| 15 | 3***3 | Выключатель | |
| 16 | 7***6 | Жгут проводов | |
| 17 | 1***0 | Панель соединительная | |
| 18 | 5***8 | Кольцо | |
| 19 | 2***5 | Втулка | |
| 20 | 5***1 | Прокладка | |
| 21 | 2***4 | Шайба | |
| 21 | 3***9 | Кляммер | |
| 22 | 7***1 | Перемычка | |
| 23 | 2***8 | Гайка | |
| 25 | 5***5 | Трубка | |
| 26 | 3***1 | Кляммер | |
| 27 | 7***0 | Жгут проводов подсказчика | |
| 28 | 7***2 | Жгут проводов | |
| 29 | 7***8 | Жгут проводов добавочный | |
| 30 | 7***8 | Жгут проводов основной | |
| 31 | 5***1 | Прокладка | |
| 32 | 3***6 | Кляммер | |
| 33 | В***3 | Датчик давления | |
| 34 | 5***7 | Кольцо | |
| 35 | 2***0 | Винт | |
| 36 | 6***9 | Переключатель поворота | |
| 37 | 6***2 | Чехол переключателя | |
| 38 | 6***9 | Втулка сбрасывателя | |
| 39 | 6***2 | Хомут | |
| 40 | 2***7 | Винт | |
| 41 | 7***4 | Жгут проводов управления | |
| 42 | 3***5 | Втулка | |
| 43 | 7***0 | Кронштейн | |
| 44 | 7***0 | Кронштейн пульта | |
| 45 | 2***2 | Болт | |
| 46 | П***2 | Панель соединительная | |
| 47 | 7***4 | Перемычка | |
| 48 | 2***2 | Винт | |
| 49 | 2***8 | Гайка | |
| 50 | 2***0 | Шайба | |
| 51 | А***3 | Розетка электрическая | |
| 52 | 5***2 | Прокладка | |
| 53 | 2***6 | Болт | |
| 54 | 2***5 | Шайба | |
| 55 | 2***5 | Шайба | |
| 56 | 5***4 | Втулка амортизационная | |
| 57 | 2***7 | Шайба | |
| 58 | П***А | Лампа подкапотная | |
| 59 | А***3 | Лампа | |
| 60 | 2***3 | Блок автоматического управления | |
| 61 | 7***2 | Основание | |
| 62 | 2***4 | Болт | |
| 63 | 7***2 | Кронштейн выключателя | |
| 64 | 2***5 | Переключатель | |
| 65 | 7***4 | Кронштейн | |
| 66 | 2***3 | Винт | |
| 67 | 9***7 | Реле | |
| 68 | П***2 | Блок предохранителей | |
| 69 | 7***0 | Перемычка | |
| 70 | 5***7 | Перемычка | |
| 71 | 2***4 | Винт | |
| 72 | Б***В | Блок защиты | |
| 73 | П***В | Предохранитель | |
| 74 | П***В | Предохранитель | |
| 75 | 7***5 | Кронштейн предохранителей | |
| 76 | 5***8 | Перемычка | |
| 77 | 5***0 | Диод с перемычкой | |
| 78 | К***Л | Контактор | |
| 79 | 5***7 | Перемычка | |
| 80 | 5***4 | Перемычка | |
| 81 | С***У | Сопротивление добавочное | |
| 82 | 7***5 | Кронштейн | |
| 83 | 2***5 | Винт | |
| 84 | 2***2 | Шайба | |
| 85 | С***0 | Сопротивление | |
| 86 | 7***8 | Перемычка | |
| 87 | 3***7 | Кляммер | |
| 88 | Р***3 | Реле | |
| 89 | 5***4 | Трубка | |
| 90 | 3***8 | Кляммер | |
| 91 | Р***Л | Реле поворотов | |
| 92 | 4***7 | Прерыватель стеклоочистителя | |
| 93 | П***7 | Переключатель | |
| 94 | 5***5 | Рамка выключателя | |
| 95 | 7***0 | Панель изоляционная с диодами | |
| 96 | 7***6 | Панель изоляционная с диодами | |
| 97 | У***1 | Блок управления термодатчика | |
| 98 | 5***9 | Перемычка | |
| 99 | 2***5 | Болт | |
| 100 | 2***1 | Винт | |
| 101 | 1***4 | Плафон | |
| 102 | П***1 | Пульт переключения передач | |
| 103 | 4***9 | Переключатель стеклоочистителя со стеклоомывателем |
