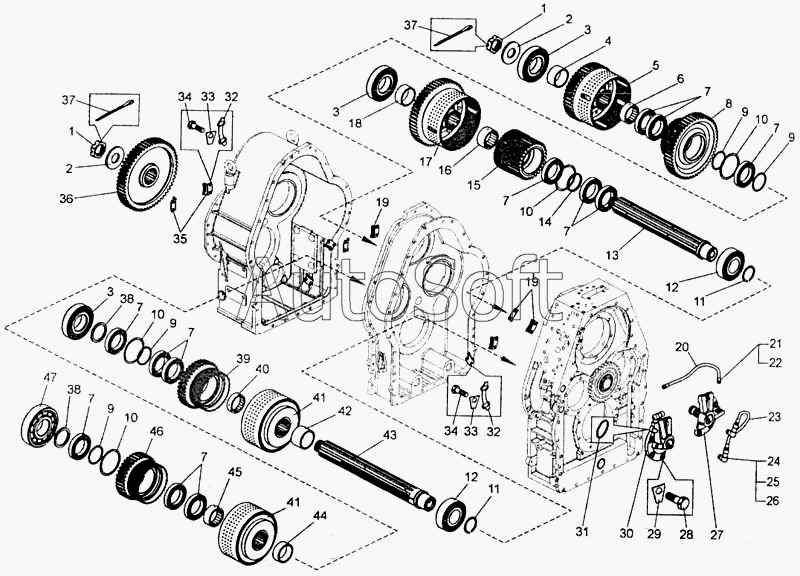

Каталог запасных частей к технике: БелАЗ 7555A. Коробка передач. Установка реверсивного и диапазонного валов
36
25
26
27
28
29
30
31
32
32
33
33
34
34
35
24
37
37
38
38
39
40
41
41
42
43
44
45
46
47
13
2
2
3
3
3
4
5
6
7
7
7
7
7
7
7
8
8
9
9
9
9
10
10
10
10
11
11
12
12
1
1
14
15
16
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Гайка | |
| 2 | 7***8 | Шайба | |
| 3 | 1***М | Подшипник | |
| 4 | 7***8 | Втулка | |
| 5 | 7***1 | Фрикцион повышающего диапазона | |
| 6 | 7***2 | Втулка подвода смазки | |
| 7 | 6***Л | Подшипник | |
| 8 | 7***0 | Шестерня повышающего диапазона ведущая | |
| 9 | 7***8 | Кольцо распорное | |
| 10 | 5***4 | Кольцо | |
| 11 | 5***9 | Кольцо | |
| 12 | 5***4 | Подшипник | |
| 13 | 7***0 | Вал диапазонный | |
| 14 | 5***6 | Втулка | |
| 15 | 7***0 | Шестерня понижающего диапазона ведущая | |
| 16 | 7***3 | Втулка подвода смазки | |
| 17 | 7***1 | Фрикцион понижающего диапазона | |
| 18 | 7***6 | Втулка | |
| 19 | 7***8 | Скоба замковая | |
| 20 | 7***2 | Трубка смазки | |
| 21 | 3***0 | Гайка накидная | |
| 22 | 3***2 | Муфта | |
| 23 | 7***2 | Труба | |
| 24 | 3***5 | Гайка | |
| 25 | 3***5 | Муфта | |
| 26 | 3***3 | Угольник | |
| 27 | 7***1 | Крышка диапазонного вала в сборе | |
| 28 | 2***7 | Болт | |
| 29 | 3***3 | Пластина стопорная | |
| 30 | 7***0 | Крышка реверсивного вала | |
| 31 | 0***2 | Кольцо | |
| 32 | 5***0 | Скоба замковая | |
| 33 | 3***5 | Пластина | |
| 34 | 2***5 | Болт | |
| 35 | 7***8 | Скоба крепления подшипника | |
| 36 | 7***8 | Шестерня реверсивного вала ведомая | |
| 37 | 2***8 | Шплинт | |
| 38 | 7***5 | Кольцо | |
| 39 | 7***0 | Шестерня второй передачи ведущая | |
| 40 | 7***1 | Втулка подвода смазки | |
| 41 | 7***0 | Фрикцион первой передачи | |
| 42 | 7***4 | Втулка упорная | |
| 43 | 7***0 | Вал реверсивный | |
| 44 | 7***6 | Втулка | |
| 45 | 7***6 | Втулка подвода смазки | |
| 46 | 7***0 | Шестерня первой передачи ведущая | |
| 47 | 3***6 | Подшипник |
