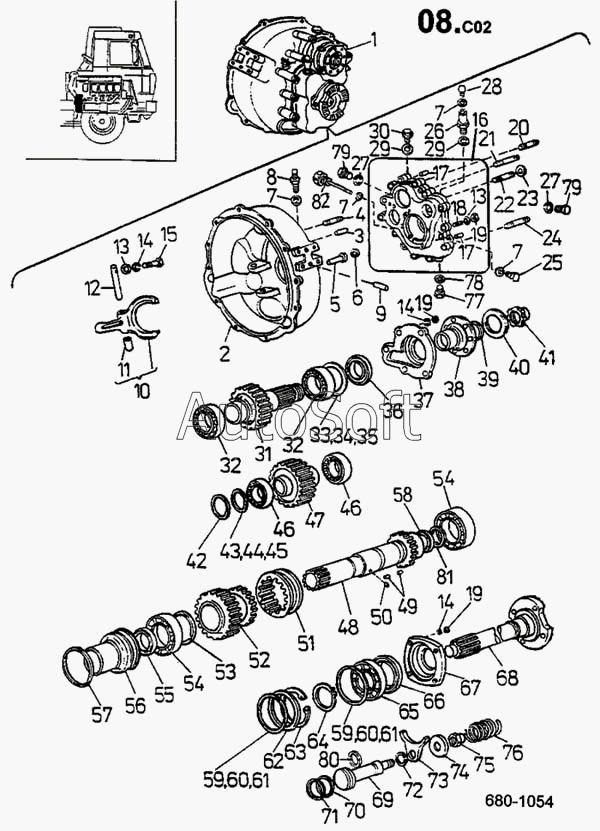

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Отбор мощности из сцепления (680)
53
62
61
60
59
58
57
56
55
54
54
63
52
51
50
49
48
47
46
45
44
43
73
82
81
80
79
79
78
77
76
75
74
42
72
71
70
69
68
67
66
65
64
11
21
20
19
18
17
16
15
14
13
12
22
10
9
8
7
6
5
4
3
2
31
41
40
39
38
37
36
35
34
33
32
1
30
29
28
27
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Отбор мощности | |
| 2 | 2***} | Картер сцепления | |
| 3 | 3***} | Штифт ISО 2338-А-5Х12-SТ | |
| 4 | 3***} | Шпилька М8Х30 СSN 02 1178.55 | |
| 5 | 2***} | Палец | |
| 6 | К***S | Кольцо уплотнительное 12Х2 SМЕS | |
| 7 | К***N | Кольцо уплотнительное 12Х16 СSN | |
| 8 | 3***} | Штуцер JS 5 СSN 13 7850 | |
| 9 | 3***} | Штифт ISО 2338-А-12Х30-SТ | |
| 10 | 2***} | Рычаг выключения сцепления | |
| 11 | 3***} | Втулка РS 2530 КU | |
| 12 | 2***} | Палец | |
| 13 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 14 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 15 | 3***} | Болт ISО 4014 М10Х75-8.8-А5G | |
| 16 | К***м | Картер соединения с отбором | |
| 17 | 3***} | Штифт ISО 2338-А-10Х25-SТ | |
| 18 | 3***} | Шпилька М10Х30 СSN 02 1178.55 | |
| 19 | 3***} | Гайка ISО 4032 М10-8-А3G | |
| 20 | 3***} | Болт М10Х25 СSN 02 1178.55 | |
| 21 | 9***} | Шпилька М10Х150 СSN 02 1178.55 | |
| 22 | 2***} | Болт | |
| 23 | К***2 | Кольцо уплотнительное 10Х2 | |
| 24 | 9***} | Шпилька М10Х100 СSN 02 1178.55 | |
| 25 | П***2 | Пробка М12Х1.5Х10 СSN 02 | |
| 26 | 2***} | Трубка деаэрационная | |
| 27 | К***0 | Кольцо уплотнительное 16Х20 | |
| 27 | К***N | Кольцо уплотнительное 16Х20 СSN | |
| 28 | 2***} | Штуцер | |
| 29 | К***N | Кольцо уплотнительное 24Х30 СSN | |
| 30 | 3***} | Пробка М24Х1.5 СSN 02 1915.15 | |
| 31 | 2***} | Шестерня | |
| 32 | 3***} | Подшипник 32308 А | |
| 33 | 2***} | Шайба 80Х90Х0.5 ММ | |
| 34 | 2***} | Шайба 80Х90Х0.2 ММ | |
| 35 | 2***} | Шайба 80Х90Х0.1 ММ | |
| 36 | У***Р | Уплотнение для валов GР | |
| 37 | 2***} | Крышка | |
| 38 | 2***} | Фланец | |
| 39 | К***2 | Кольцо уплотнительное 40Х32 | |
| 40 | 3***} | Шайба 33 СSN 02 1702.15 | |
| 41 | 2***} | Гайка М30Х1.5 | |
| 42 | 2***} | Распорка | |
| 43 | 2***} | Шайба 70Х80Х0.5 ММ | |
| 44 | 2***} | Шайба 70Х80Х0.2 ММ | |
| 45 | 2***} | Шайба 70Х80Х0.1 ММ | |
| 46 | Р***й | Роликоподшипник конический | |
| 47 | 2***} | Шестерня | |
| 48 | 2***} | Вал ведущий | |
| 49 | 3***} | Ролик III 7Х14 ТРХ 0-/-12 | |
| 50 | 3***} | Ролик III 6Х6 СSN 02 3685 | |
| 51 | 2***} | Хомут | |
| 52 | 2***} | Ведущая шестерня | |
| 53 | 2***} | Кольцо распорное | |
| 54 | 9***} | Подшипник 32014 АХ СSN 02 4720 | |
| 54 | П***2 | Подшипник 32014 АХ СSN 02 | |
| 55 | У***8 | Уплотнение для валов G 60Х80Х8 | |
| 56 | 2***} | Втулка | |
| 57 | К***5 | Кольцо уплотнительное 110Х5 | |
| 58 | У***8 | Уплотнение для валов G 45Х60Х8 | |
| 59 | 2***} | Шайба 100Х110Х0.1 ММ | |
| 60 | 2***} | Шайба 100Х110Х0.2 ММ | |
| 61 | 2***} | Шайба 100Х110Х0.5 ММ | |
| 62 | 2***} | Распорка | |
| 63 | К***2 | Кольцо стопорное 110 СSN 02 | |
| 64 | К***2 | Кольцо стопорное 60 СSN 02 | |
| 65 | Ш***2 | Шарикоподшипник 6212 SО СSN 02 | |
| 66 | У***3 | Уплотнение для валов G70Х90Х13 | |
| 67 | 2***} | Крышка | |
| 68 | 2***} | Вал сцепления | |
| 69 | 2***} | Поршень | |
| 70 | К***I | Кольцо уплотнительное 55Х45 SI | |
| 71 | К***5 | Кольцо уплотнительное 65Х55 | |
| 72 | К***2 | Кольцо стопорное 25 СSN 02 | |
| 73 | 2***} | Вилка | |
| 74 | 2***} | Перегородка кольцевая | |
| 75 | 2***} | Гайка | |
| 76 | 2***} | Пружина | |
| 77 | 2***} | Пробка | |
| 78 | К***N | Кольцо уплотнительное 27Х32 СSN | |
| 79 | 3***} | Пробка М16Х1.5 СSN 02 1915.15 | |
| 79 | 3***} | Пробка М16Х1.5 СSN 02 1915.15 | |
| 80 | 2***} | Кольцо уплотнительное | |
| 81 | 2***} | Накладка | |
| 82 | 2***} | Масломер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
