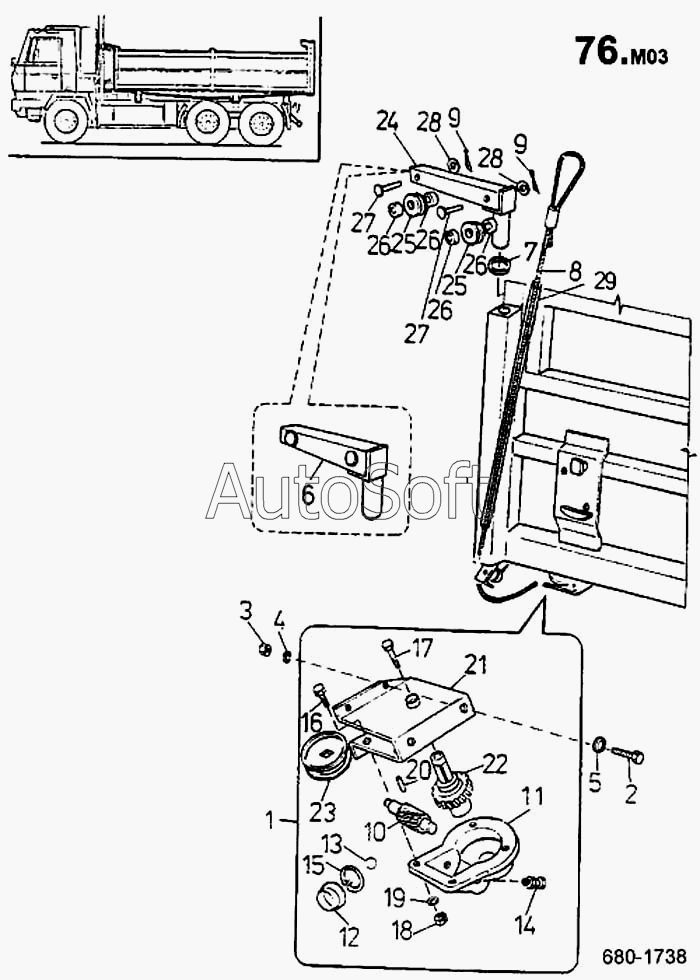

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Подъемный механизм (680)
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Подъемный механизм | |
| 2 | 3***} | Болт ISО 4017 М10Х25-5.8-А5G | |
| 3 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 4 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 5 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 6 | 2***} | Рычаг | |
| 7 | 3***} | Шайба 33 СSN 02 1702.15 | |
| 8 | 2***} | Трос | |
| 9 | 3***} | Шплинт 5Х32 СSN 02 1781.05 | |
| 10 | 2***} | Червяк | |
| 11 | 2***} | Картер | |
| 12 | 2***} | Втулка | |
| 13 | 3***} | Шарик III 10 СSN 02 3680 | |
| 14 | Н***3 | Ниппель масленки М10Х1 СSN 23 | |
| 15 | К***2 | Кольцо стопорное 32 СSN 02 | |
| 16 | 3***} | Болт ISО 4017 М8Х20-5.8-А4G | |
| 17 | 3***} | Болт ISО 4014 М8Х30-5.8-А4G | |
| 18 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 19 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 20 | 3***} | Штифт 6Х28 СSN 02 2156 | |
| 21 | 2***} | Держатель | |
| 22 | 2***} | Вал | |
| 23 | 2***} | Барабан троса | |
| 24 | 2***} | Рычаг | |
| 25 | 2***} | Ролик | |
| 26 | 2***} | Распорка | |
| 27 | 3***} | Палец ISО 2341-В-20Х70Х63-SТ-FЕ/Z | |
| 28 | 3***} | Шайба 21 СSN 02 1702.15 | |
| 29 | "***" | Шланг НАDIСОVINА 1/4" (6.4) SАЕ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
