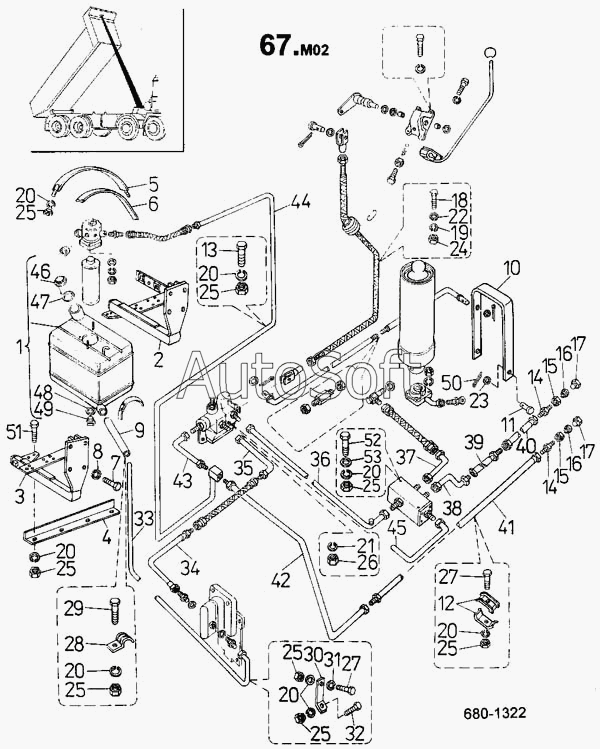

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Установка механизма опрокидывания кузова (680)
40
27
28
29
30
31
32
33
34
35
36
37
38
39
26
41
42
43
44
45
46
47
48
49
50
51
52
53
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Бак масляный | |
| 2 | 2***} | Кронштейн | |
| 3 | 2***} | Кронштейн левый | |
| 4 | 2***} | Перегородка кронштейнов | |
| 5 | 2***} | Лента крепления | |
| 6 | 2***} | Прокладка | |
| 7 | 3***} | Болт ISО 4017 М16Х35-8.8-А5G | |
| 8 | Ш***2 | Шайба пружинная 16 СSN 02 | |
| 9 | 2***} | Шланг | |
| 10 | 2***} | Подкова выключения | |
| 11 | П***О | Палец ISО | |
| 12 | 2***} | Держатель трубок | |
| 13 | 2***} | Болт | |
| 14 | 3***} | Штуцер 15 ХSМ 2-1 СSN 13 7636.9 | |
| 15 | 3***} | Гайка ISО 8675 М22Х1.5-05-А4G | |
| 15 | 3***} | Гайка ISО 8675 М22Х1.5-05-А4G | |
| 16 | 2***} | Конус уплотнительный | |
| 16 | 2***} | Конус уплотнительный | |
| 17 | 3***} | Гайка 2-1-15 СSN 13 7665 | |
| 18 | 3***} | Болт ISО 4017 М6Х16-5.6-А4G | |
| 19 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 20 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 21 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 22 | 3***} | Шайба 6.4 СSN 02 1726.15 | |
| 23 | 3***} | Шайба 13 СSN 02 1702.15 | |
| 24 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 25 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 26 | 3***} | Гайка ISО 4032 М12-5-А3G | |
| 27 | 3***} | Болт ISО 4014 М8Х40-5.8-А4G | |
| 28 | 2***} | Хомут | |
| 29 | 3***} | Болт ISО 4017 М8Х25-5.6-А4G | |
| 30 | 2***} | Держатель | |
| 31 | 3***} | Шайба 9 СSN 02 1727.15 | |
| 32 | 2***} | Болт | |
| 33 | 2***} | Трубопровод | |
| 34 | 2***} | Трубопровод | |
| 35 | 2***} | Трубопровод | |
| 36 | 2***} | Трубопровод | |
| 37 | 2***} | Трубопровод | |
| 38 | 2***} | Трубопровод | |
| 39 | 2***} | Трубопровод | |
| 40 | 2***} | Трубопровод | |
| 41 | 2***} | Трубопровод | |
| 42 | 2***} | Трубопровод | |
| 43 | 2***} | Трубопровод | |
| 44 | 2***} | Трубопровод | |
| 45 | 2***} | Трубопровод | |
| 46 | 2***} | Пробка | |
| 47 | К***N | Кольцо уплотнительное 80Х70 СSN | |
| 48 | К***N | Кольцо уплотнительное 16Х20 СSN | |
| 49 | 2***} | Пробка М16Х1.5 | |
| 50 | 3***} | Шплинт 3.2Х20 СSN 02 1781.05 | |
| 51 | 3***} | Болт ISО 4017 М8Х16-5.6-А4G | |
| 52 | 3***} | Болт ISО 4014 М8Х70-5.8-А4G | |
| 53 | 3***} | Шайба 8.4 СSN 02 1702.15 |
