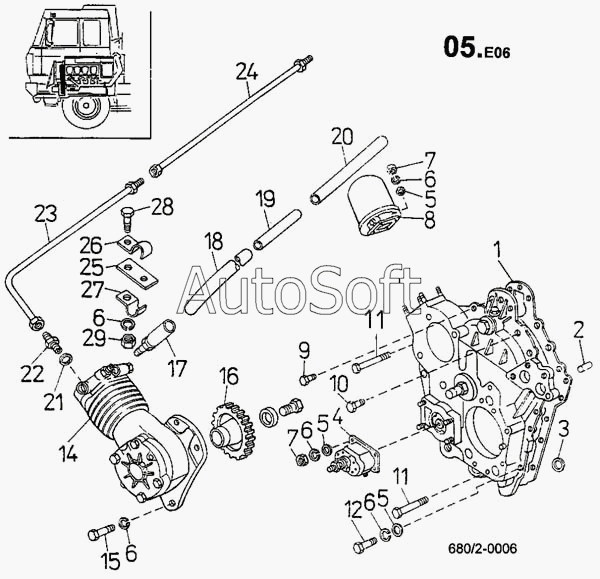

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Маслофильтр центробежный, компрессор (680/2)
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Прокладка 0.25 ММ | |
| 2 | 3***} | Штифт ISО 2338-А-10Х20-SТ | |
| 3 | К***8 | Кольцо уплотнительное 46Х38 | |
| 4 | Ш***U | Шестеренчатый насос U | |
| 5 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 6 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 7 | 3***} | Гайка ISО 4032 М8-8-А2G | |
| 8 | М***й | Маслофильтр центробежный | |
| 9 | 3***} | Болт ISО 4017 М8Х22-8.8-А4G | |
| 10 | 3***} | Болт ISО 4014 М8Х35-8.8-А4G | |
| 11 | 3***} | Болт ISО 4014 М8Х100-8.8-А4G | |
| 11 | 3***} | Болт ISО 4014 М8Х100-8.8-А4G | |
| 12 | 3***} | Болт ISО 4014 М8Х55-8.8-А4G | |
| 14 | 4***} | Компрессор 0 480 074 200 | |
| 15 | 3***} | Болт ISО 4014 М8Х30-8.8-А4G | |
| 16 | 2***} | Шестерня компрессора | |
| 17 | 2***} | Штуцер | |
| 18 | 2***} | Шланг | |
| 19 | 2***} | Трубка | |
| 20 | 2***} | Шланг | |
| 21 | К***2 | Кольцо уплотнительное 26Х32 | |
| 22 | 2***} | Штуцер | |
| 23 | 2***} | Трубопровод | |
| 24 | 2***} | Трубопровод | |
| 25 | 2***} | Держатель хомута | |
| 26 | 2***} | Скоба кабельная | |
| 27 | 2***} | Клемма | |
| 28 | 3***} | Болт ISО 4017 М8Х16-5.6-А4G | |
| 29 | 3***} | Гайка ISО 4032 М8-5-А2G |
