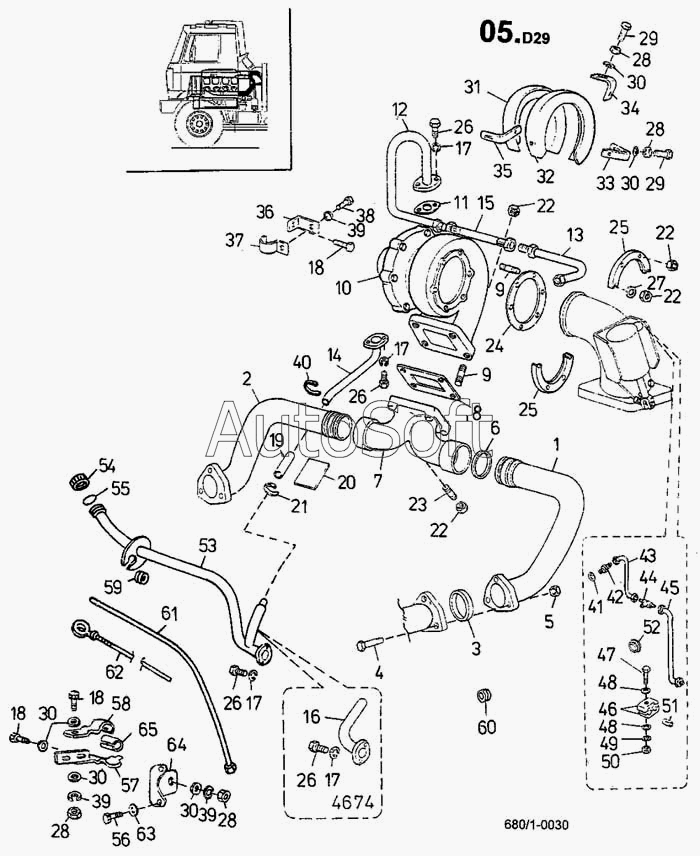

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Система турбонаддува (680/1)
41
48
47
46
45
20 5374 {05D29/44А}
44
43
42
49
40
39
38
37
36
35
34
57
65
64
63
62
61
60
59
58
33
56
55
54
53
52
51
50
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20 5374 {05D29/44А} | 2***} | Тройник Т JS 5 | |
| 1 | 2***} | Трубка левая | |
| 2 | 2***} | Трубка правая | |
| 3 | 2***} | Кольцо уплотнительное | |
| 4 | 3***} | Болт ISО 4014 М12Х45-8.8-С5 | |
| 5 | 3***} | Гайка ISО 4032 М12-8-С3 | |
| 6 | К***2 | Кольцо поршневое 75Х3 СSN 02 | |
| 7 | 2***} | Выхлопной трубопровод | |
| 8 | 2***} | Прокладка | |
| 9 | 3***} | Болт М10Х30 СSN 02 1176.59 | |
| 10 | Т***К | Турбонагнетатель К | |
| 11 | 2***} | Прокладка 0.25 ММ | |
| 12 | 2***} | Маслопровод 2. DIL | |
| 13 | 2***} | Маслопровод | |
| 14 | 2***} | Маслосливная труба | |
| 15 | 4***} | Шланг IСОRЕ D 10 | |
| 16 | 2***} | Маслосливная труба | |
| 17 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 18 | 3***} | Болт ISО 4017 М8Х25-8.8-А4G | |
| 19 | 2***} | Шланг 100 ММ | |
| 20 | 2***} | Экран | |
| 21 | 5***} | Скоба ТОRRО 25-40/9 С6 W1 | |
| 22 | 3***} | Гайка ISО 4032 М10-8-С3 | |
| 23 | 3***} | Болт М10Х20 СSN 02 1176.59 | |
| 24 | 2***} | Прокладка | |
| 25 | 2***} | Фланец | |
| 26 | 3***} | Болт ISО 4017 М10Х22-8.8-А5G | |
| 26 | 3***} | Болт ISО 4017 М10Х22-8.8-А5G | |
| 27 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 28 | 3***} | Гайка ISО 4032 М8-8-А2G | |
| 29 | 3***} | Болт ISО 4017 М8Х35-8.8-А4G | |
| 30 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 31 | 2***} | Крышка | |
| 32 | 2***} | Крышка | |
| 33 | 2***} | Держатель | |
| 34 | 2***} | Держатель | |
| 35 | 2***} | Держатель | |
| 36 | 2***} | Держатель | |
| 37 | 2***} | Скоба | |
| 38 | 3***} | Болт ISО 4017 М8Х14-5.6-А4G | |
| 39 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 40 | 5***} | Скоба ТОRRО 30-45/9 С7W1 | |
| 41 | К***е | Кольцо уплотнительное | |
| 42 | 3***} | Штуцер JS 5 СSN 13 7850 | |
| 43 | 2***} | Трубопровод | |
| 44 | 3***} | Штуцер JS 5 СSN 13 7880 | |
| 45 | 2***} | Трубопровод | |
| 46 | 2***} | Скоба трубопровода | |
| 47 | 3***} | Болт ISО 4017 М6Х30-5.8-А4G | |
| 48 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 49 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 50 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 51 | 2***} | Втулка | |
| 52 | 2***} | Заглушка | |
| 53 | 2***} | Штуцер | |
| 54 | 2***} | Затвор горловины | |
| 55 | К***5 | Кольцо уплотнительное 55Х45 | |
| 56 | 3***} | Болт ISО 4014 М12Х55-8.8-С5 | |
| 57 | 2***} | Держатель | |
| 58 | 2***} | Скоба | |
| 59 | И***N | Изолятор резиновый 11Х2 СSN | |
| 60 | 2***} | Изолятор резиновый | |
| 61 | 2***} | Трубопровод | |
| 62 | 2***} | Масломер | |
| 63 | 3***} | Шайба 13 СSN 02 1702.15 | |
| 64 | 2***} | Кронштейн | |
| 65 | 2***} | Шланг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
