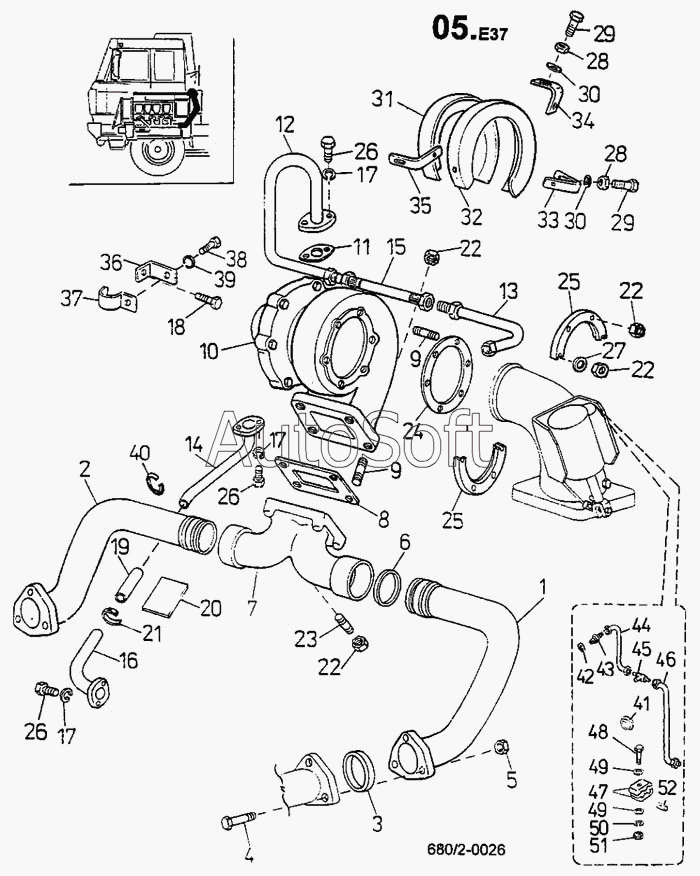

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Система турбонаддува (680/2)
40
27
28
29
30
31
32
33
34
35
36
37
38
39
26
41
42
43
44
45
46
47
48
49
50
51
52
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Трубка левая | |
| 2 | 2***} | Трубка правая | |
| 3 | 2***} | Кольцо уплотнительное | |
| 4 | 3***} | Болт ISО 4014 М12Х45-8.8-С5 | |
| 5 | 3***} | Гайка ISО 4032 М12-8-С3 | |
| 6 | К***2 | Кольцо поршневое 75Х3 СSN 02 | |
| 7 | 2***} | Выхлопной трубопровод | |
| 8 | 2***} | Прокладка | |
| 9 | 3***} | Болт М10Х30 СSN 02 1176.59 | |
| 10 | Т***К | Турбонагнетатель К | |
| 11 | 2***} | Прокладка 0.25 ММ | |
| 12 | 2***} | Маслопровод 2. DIL | |
| 13 | 2***} | Маслопровод | |
| 14 | 2***} | Маслосливная труба | |
| 15 | 4***} | Шланг IСОRЕ D 10 | |
| 16 | 2***} | Маслосливная труба | |
| 17 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 18 | 3***} | Болт ISО 4017 М8Х25-8.8-А4G | |
| 19 | 2***} | Шланг 100 ММ | |
| 20 | 2***} | Экран | |
| 21 | 5***} | Скоба ТОRRО 25-40/9 С6 W1 | |
| 22 | 3***} | Гайка ISО 4032 М10-8-С3 | |
| 23 | 3***} | Болт М10Х20 СSN 02 1176.59 | |
| 24 | 2***} | Прокладка | |
| 25 | 2***} | Фланец | |
| 26 | 3***} | Болт ISО 4017 М10Х22-8.8-А5G | |
| 26 | 3***} | Болт ISО 4017 М10Х22-8.8-А5G | |
| 27 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 28 | 3***} | Гайка ISО 4032 М8-8-А2G | |
| 29 | 3***} | Болт ISО 4017 М8Х35-8.8-А4G | |
| 30 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 31 | 2***} | Крышка | |
| 32 | 2***} | Крышка | |
| 33 | 2***} | Держатель | |
| 34 | 2***} | Держатель | |
| 35 | 2***} | Держатель | |
| 36 | 2***} | Держатель | |
| 37 | 2***} | Скоба | |
| 38 | 3***} | Болт ISО 4017 М8Х14-5.6-А4G | |
| 39 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 40 | 5***} | Скоба ТОRRО 30-45/9 С7W1 | |
| 41 | 2***} | Изолятор резиновый | |
| 42 | К***6 | Кольцо уплотнительное 12Х16 | |
| 43 | 3***} | Штуцер JS 5 СSN 13 7850 | |
| 44 | 2***} | Трубопровод | |
| 45 | 2***} | Тройник Т JS 5 | |
| 46 | 2***} | Трубопровод | |
| 47 | 2***} | Скоба трубопровода | |
| 48 | 3***} | Болт ISО 4017 М6Х30-5.8-А4G | |
| 49 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 50 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 51 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 52 | 2***} | Втулка |
