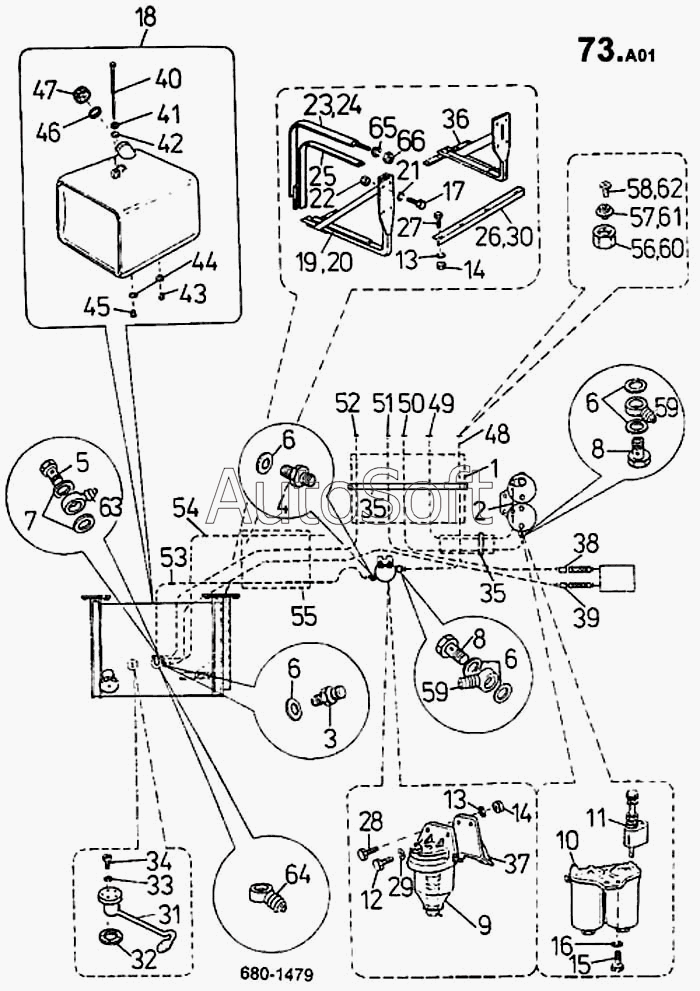

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Установка топливопровода (680)
1
20 7491 4584 {73А01/01А}
20 7491 5134 {73А01/01В}
2
3
4
5
6
6
7
8
Зажим РRО РRIРОJКU 8 СSN 13
9
10
11
12
13
14
15
16
17
309 114 {73А01/17А}
18
19
20 7652 {73А01/19А}
20
20 7652 {73А01/20А}
20 7652 {73А01/20В}
21
Шайба пружинная 16 СSN 02
22
311 110 {73А01/22А}
23
20 7656 {73А01/23А}
24
25
20 5416 1514 {73А01/25А}
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
20 7690 1404 {73А01/48А}
49
20 7693 2854 {73А01/49А}
50
51
20 7692 1874 {73А01/51А}
20 7692 4504 {73А01/51В}
52
20 7690 1414 {73А01/52А}
20 7690 1514 {73А01/52В}
53
20 7690 1424 {73А01/53А}
20 7690 1524 {73А01/53В}
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20 5416 1514 {73А01/25А} | 2***} | Прокладка | |
| 20 7491 4584 {73А01/01А} | 2***} | Трубопровод | |
| 20 7491 5134 {73А01/01В} | 2***} | Трубопровод | |
| 20 7652 {73А01/19А} | 2***} | Кронштейн левый | |
| 20 7652 {73А01/20А} | 2***} | Кронштейн правый | |
| 20 7652 {73А01/20В} | 2***} | Кронштейн правый | |
| 20 7656 {73А01/23А} | 2***} | Лента крепления | |
| 20 7690 1404 {73А01/48А} | 2***} | Трубопровод | |
| 20 7690 1414 {73А01/52А} | 2***} | Трубопровод | |
| 20 7690 1424 {73А01/53А} | 2***} | Трубопровод | |
| 20 7690 1514 {73А01/52В} | 2***} | Трубопровод | |
| 20 7690 1524 {73А01/53В} | 2***} | Трубопровод | |
| 20 7692 1874 {73А01/51А} | 2***} | Трубопровод | |
| 20 7692 4504 {73А01/51В} | 2***} | Трубопровод | |
| 20 7693 2854 {73А01/49А} | 2***} | Трубопровод | |
| 309 114 {73А01/17А} | 3***} | Болт ISО 4017 М16Х35-8.8-А5G | |
| 311 110 {73А01/22А} | 3***} | Гайка ISО 4032 М16-8-А3G | |
| Зажим РRО РRIРОJКU 8 СSN 13 | З***3 | Зажим РRО РRIРОJКU 8 СSN 13 | |
| Шайба пружинная 16 СSN 02 | Ш***2 | Шайба пружинная 16 СSN 02 | |
| 1 | 2***} | Трубопровод | |
| 2 | 2***} | Трубопровод | |
| 3 | 2***} | Горловина | |
| 4 | 2***} | Штуцер переходный | |
| 5 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| 6 | К***8 | Кольцо уплотнительное 14Х18 | |
| 6 | К***N | Кольцо уплотнительное 14Х18 СSN | |
| 7 | К***N | Кольцо уплотнительное 12Х16 СSN | |
| 8 | З***3 | Зажим РRО РRIРОJКU 8 СSN 13 | |
| 9 | Т***й | Топливный фильтр грубой | |
| 10 | 4***} | Топливный фильтр | |
| 11 | 4***} | Насос ручной СR1 2261 | |
| 12 | 3***} | Болт ISО 4017 М8Х25-5.6-А4G | |
| 13 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 14 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 15 | 3***} | Болт ISО 4014 М12Х40-5.8-А5G | |
| 16 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 17 | 3***} | Болт ISО 4017 М16Х35-8.8-А5G | |
| 18 | 2***} | Топливный бак | |
| 19 | 2***} | Кронштейн левый | |
| 20 | 2***} | Кронштейн правый | |
| 21 | Ш***2 | Шайба пружинная 16 СSN 02 | |
| 22 | 3***} | Гайка ISО 4032 М16-8-А3G | |
| 23 | 2***} | Лента крепления | |
| 24 | 2***} | Лента крепления | |
| 25 | 2***} | Прокладка | |
| 26 | 2***} | Балка | |
| 27 | 3***} | Болт ISО 4017 М8Х16-5.8-А4G | |
| 28 | 3***} | Болт ISО 4017 М8Х30-5.6-А4G | |
| 29 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 30 | 2***} | Перегородка кронштейнов | |
| 31 | 4***} | Поплавок топливомера 12 V | |
| 32 | 2***} | Прокладка | |
| 33 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 34 | 3***} | Болт ISО 1207 М5Х25-5.8-А4G | |
| 35 | 4***} | Хомут 140Х3.6 ТSL 140-I | |
| 36 | 2***} | Кронштейн средний | |
| 37 | 2***} | Кронштейн | |
| 38 | 3***} | Штуцер JS 6 СSN 13 7880 | |
| 39 | 3***} | Штуцер JS 8 СSN 13 7880 | |
| 40 | 2***} | Трубка всасывающая | |
| 41 | К***N | Кольцо уплотнительное 18Х24 СSN | |
| 42 | К***N | Кольцо уплотнительное 14Х2 СSN | |
| 43 | 2***} | Пробка М16Х1.5 | |
| 44 | К***N | Кольцо уплотнительное 16Х20 СSN | |
| 45 | 3***} | Пробка М16Х1.5 СSN 02 1915.15 | |
| 46 | К***N | Кольцо уплотнительное 80Х70 СSN | |
| 47 | 3***} | Затвор горловины | |
| 48 | 2***} | Трубопровод | |
| 49 | 2***} | Трубопровод | |
| 50 | 2***} | Трубопровод | |
| 51 | 2***} | Трубопровод | |
| 52 | 2***} | Трубопровод | |
| 53 | 2***} | Трубопровод | |
| 54 | 2***} | Трубка RРЕ D 5Х7 | |
| 55 | 2***} | Пружина 17Х2 РЕ 1800 ММ | |
| 56 | Г***0 | Гайка накидная М16Х1.5 JS 8 2360 | |
| 57 | 2***} | Кольцо уплотнительное JS 8 | |
| 58 | 5***} | Втулка 8Х13 20 366 00 | |
| 59 | 2***} | Угольник поворотный | |
| 60 | Г***3 | Гайка накидная JS 6 СSN 13 | |
| 61 | 2***} | Кольцо уплотнительное JS 6 | |
| 62 | 5***} | Втулка 6Х15 20 363 00 | |
| 63 | 2***} | Штуцер | |
| 64 | 2***} | Соединение | |
| 65 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 66 | 3***} | Гайка ISО 4032 М10-5-А3G |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
