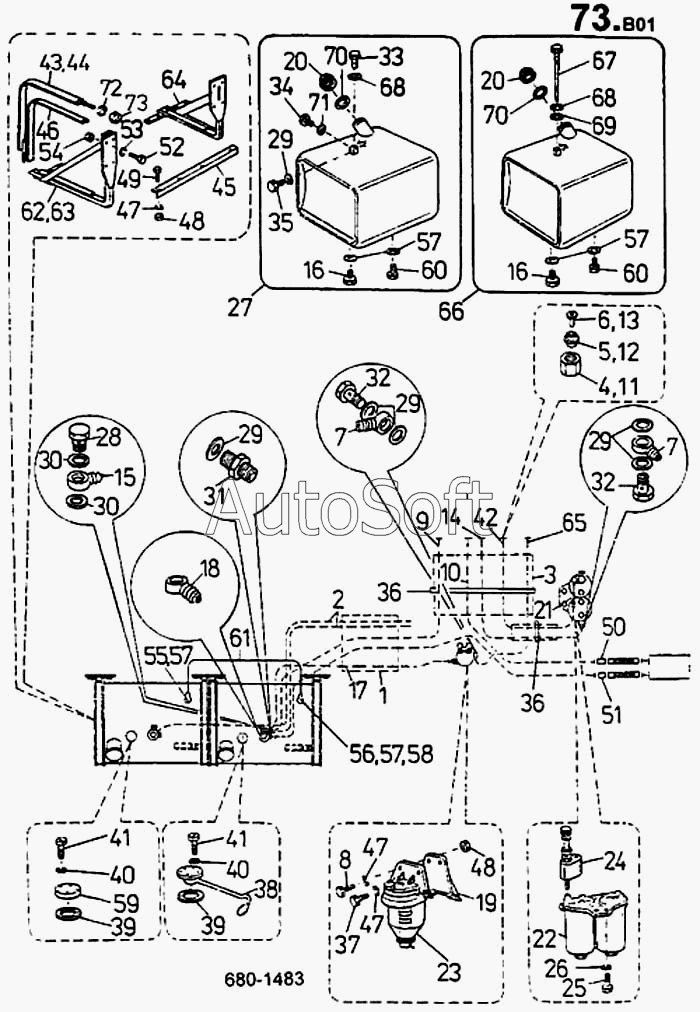

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Установка топливопровода (680)
47
56
55
54
53
52
51
50
49
48
57
46
45
44
43
42
41
40
39
65
73
72
71
70
69
68
67
66
38
64
63
62
61
60
59
58
57
10
19
18
17
16
15
14
13
12
11
20
9
8
7
6
5
4
3
2
29
37
36
35
34
33
32
31
30
1
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Пружина 17Х2 РЕ 1800 ММ | |
| 2 | 2***} | Трубка RРЕ D 5Х7 | |
| 3 | 2***} | Труба | |
| 4 | Г***N | Гайка накидная М16Х1.5 JS 8 2360 СSN | |
| 5 | 2***} | Кольцо уплотнительное JS 8 | |
| 6 | 5***} | Втулка 8Х13 20 366 00 | |
| 7 | 2***} | Угольник поворотный | |
| 8 | 3***} | Болт ISО 4017 М8Х25-5.6-А4G | |
| 9 | 2***} | Трубопровод | |
| 10 | 2***} | Трубопровод | |
| 11 | 3***} | Гайка накидная JS 6 СSN 13 7950 | |
| 12 | 2***} | Кольцо уплотнительное JS 6 | |
| 13 | 5***} | Втулка 6Х15 20 363 00 | |
| 14 | 2***} | Трубопровод | |
| 15 | 2***} | Штуцер | |
| 16 | 3***} | Пробка М16Х1.5 СSN 02 1915.15 | |
| 17 | 2***} | Трубопровод | |
| 18 | 2***} | Соединение | |
| 19 | 2***} | Кронштейн | |
| 20 | 3***} | Затвор горловины | |
| 21 | 2***} | Трубопровод | |
| 22 | 4***} | Топливный фильтр | |
| 23 | Т***й | Топливный фильтр грубой | |
| 24 | 4***} | Насос ручной СR1 2261 | |
| 25 | 3***} | Болт ISО 4014 М12Х40-5.8-А5G | |
| 26 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 27 | 2***} | Бак топливный | |
| 28 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| 29 | К***N | Кольцо уплотнительное 14Х18 СSN | |
| 30 | К***N | Кольцо уплотнительное 12Х16 СSN | |
| 31 | 2***} | Горловина | |
| 32 | З***3 | Зажим РRО РRIРОJКU 8 СSN 13 | |
| 33 | 2***} | Болт запорный М18Х1.5 | |
| 34 | 3***} | Пробка М8Х1 СSN 02 1915.15 | |
| 35 | 2***} | Пробка М14Х1.5 | |
| 36 | 4***} | Хомут 140Х3.6 ТSL 140-I | |
| 37 | 3***} | Болт ISО 4017 М8Х30-5.6-А4G | |
| 38 | 4***} | Поплавок топливомера 12 V | |
| 39 | 2***} | Прокладка | |
| 40 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 41 | 3***} | Болт ISО 1207 М5Х25-5.8-А4G | |
| 42 | 2***} | Трубопровод | |
| 43 | 2***} | Лента крепления | |
| 44 | 2***} | Лента крепления | |
| 45 | 2***} | Балка | |
| 46 | 2***} | Прокладка | |
| 47 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 48 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 49 | 3***} | Болт ISО 4017 М8Х16-5.8-А4G | |
| 50 | 3***} | Штуцер JS 6 СSN 13 7880 | |
| 51 | 3***} | Штуцер JS 8 СSN 13 7880 | |
| 52 | 3***} | Болт ISО 4017 М16Х35-8.8-А5G | |
| 53 | Ш***2 | Шайба пружинная 16 СSN 02 | |
| 54 | 3***} | Гайка ISО 4032 М16-8-А3G | |
| 55 | З***3 | Зажим РRО РRIРОJКU 10 СSN 13 | |
| 56 | 2***} | Зажим | |
| 57 | К***0 | Кольцо уплотнительное 16Х20 | |
| 57 | К***N | Кольцо уплотнительное 16Х20 СSN | |
| 58 | 2***} | Ступица клапана | |
| 59 | 2***} | Крышка | |
| 60 | 2***} | Пробка М16Х1.5 | |
| 61 | 2***} | Трубопровод | |
| 62 | 2***} | Кронштейн правый | |
| 63 | 2***} | Кронштейн левый | |
| 64 | 2***} | Кронштейн средний | |
| 65 | 2***} | Трубопровод | |
| 66 | 2***} | Топливный бак | |
| 67 | 2***} | Трубка всасывающая | |
| 68 | К***N | Кольцо уплотнительное 18Х24 СSN | |
| 69 | К***N | Кольцо уплотнительное 14Х2 СSN | |
| 70 | К***N | Кольцо уплотнительное 80Х70 СSN | |
| 71 | К***N | Кольцо уплотнительное 8Х12 СSN | |
| 72 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 73 | 3***} | Гайка ISО 4032 М10-5-А3G |
