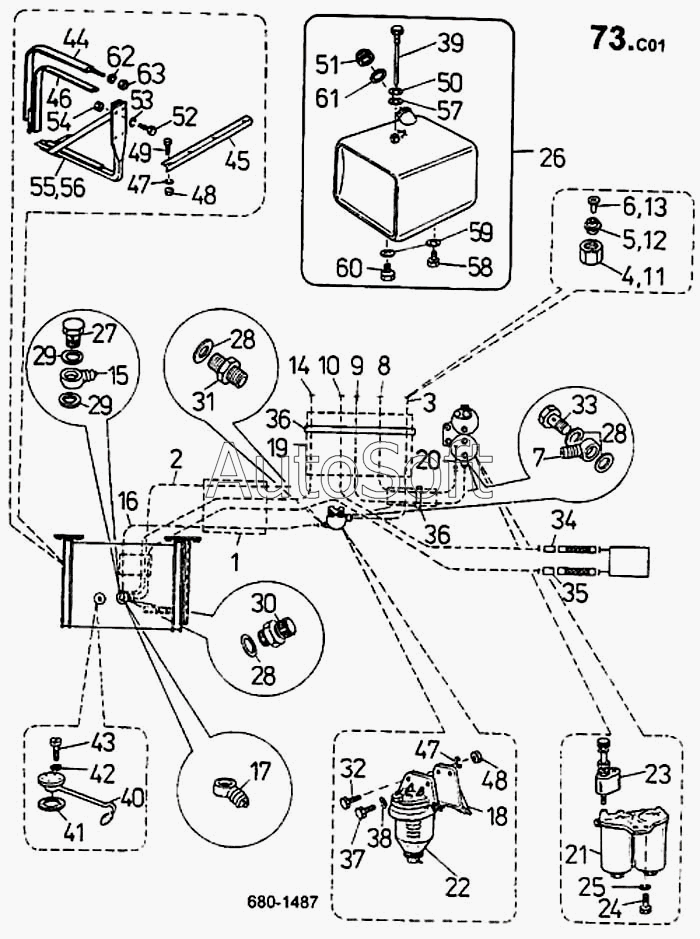

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Установка топливопровода (680)
48
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
32
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Пружина 17Х2 РЕ 1800 ММ | |
| 2 | 2***} | Трубка RРЕ D 5Х7 | |
| 3 | 2***} | Трубопровод | |
| 4 | Г***0 | Гайка накидная М16Х1.5 JS 8 2360 | |
| 5 | 2***} | Кольцо уплотнительное JS 8 | |
| 6 | 5***} | Втулка 8Х13 20 366 00 | |
| 7 | 2***} | Угольник поворотный | |
| 8 | 2***} | Трубопровод | |
| 9 | 2***} | Трубопровод | |
| 10 | 2***} | Трубопровод | |
| 11 | Г***3 | Гайка накидная JS 6 СSN 13 | |
| 12 | 2***} | Кольцо уплотнительное JS 6 | |
| 13 | 5***} | Втулка 6Х15 20 363 00 | |
| 14 | 2***} | Трубопровод | |
| 15 | 2***} | Штуцер | |
| 16 | 2***} | Трубопровод | |
| 17 | 2***} | Соединение | |
| 18 | 2***} | Кронштейн | |
| 19 | 2***} | Трубопровод | |
| 20 | 2***} | Трубопровод | |
| 21 | 4***} | Топливный фильтр | |
| 22 | Т***й | Топливный фильтр грубой | |
| 23 | 4***} | Насос ручной СR1 2261 | |
| 24 | 3***} | Болт ISО 4014 М12Х40-5.8-А5G | |
| 25 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 26 | 2***} | Топливный бак | |
| 27 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| 28 | К***8 | Кольцо уплотнительное 14Х18 | |
| 28 | К***N | Кольцо уплотнительное 14Х18 СSN | |
| 29 | К***N | Кольцо уплотнительное 12Х16 СSN | |
| 30 | 2***} | Горловина | |
| 31 | 2***} | Штуцер переходный | |
| 32 | 3***} | Болт ISО 4017 М8Х30-5.6-А4G | |
| 33 | З***3 | Зажим РRО РRIРОJКU 8 СSN 13 | |
| 34 | 3***} | Штуцер JS 6 СSN 13 7880 | |
| 35 | 3***} | Штуцер JS 8 СSN 13 7880 | |
| 36 | 4***} | Хомут 140Х3.6 ТSL 140-I | |
| 37 | 3***} | Болт ISО 4017 М8Х25-5.6-А4G | |
| 38 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 39 | 2***} | Трубка всасывающая | |
| 40 | 4***} | Поплавок топливомера 12 V | |
| 41 | 2***} | Прокладка | |
| 42 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 43 | 3***} | Болт ISО 1207 М5Х25-5.8-А4G | |
| 44 | 2***} | Лента крепления | |
| 45 | 2***} | Балка | |
| 46 | 2***} | Прокладка | |
| 47 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 48 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 49 | 3***} | Болт ISО 4017 М8Х16-5.8-А4G | |
| 50 | К***N | Кольцо уплотнительное 18Х24 СSN | |
| 51 | 3***} | Затвор горловины | |
| 52 | 3***} | Болт ISО 4017 М16Х35-8.8-А5G | |
| 53 | Ш***2 | Шайба пружинная 16 СSN 02 | |
| 54 | 3***} | Гайка ISО 4032 М16-8-А3G | |
| 55 | 2***} | Кронштейн левый | |
| 56 | 2***} | Кронштейн правый | |
| 57 | К***N | Кольцо уплотнительное 14Х2 СSN | |
| 58 | 2***} | Пробка М16Х1.5 | |
| 59 | К***N | Кольцо уплотнительное 16Х20 СSN | |
| 60 | 3***} | Пробка М16Х1.5 СSN 02 1915.15 | |
| 61 | К***N | Кольцо уплотнительное 80Х70 СSN | |
| 62 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 63 | 3***} | Гайка ISО 4032 М10-5-А3G |
