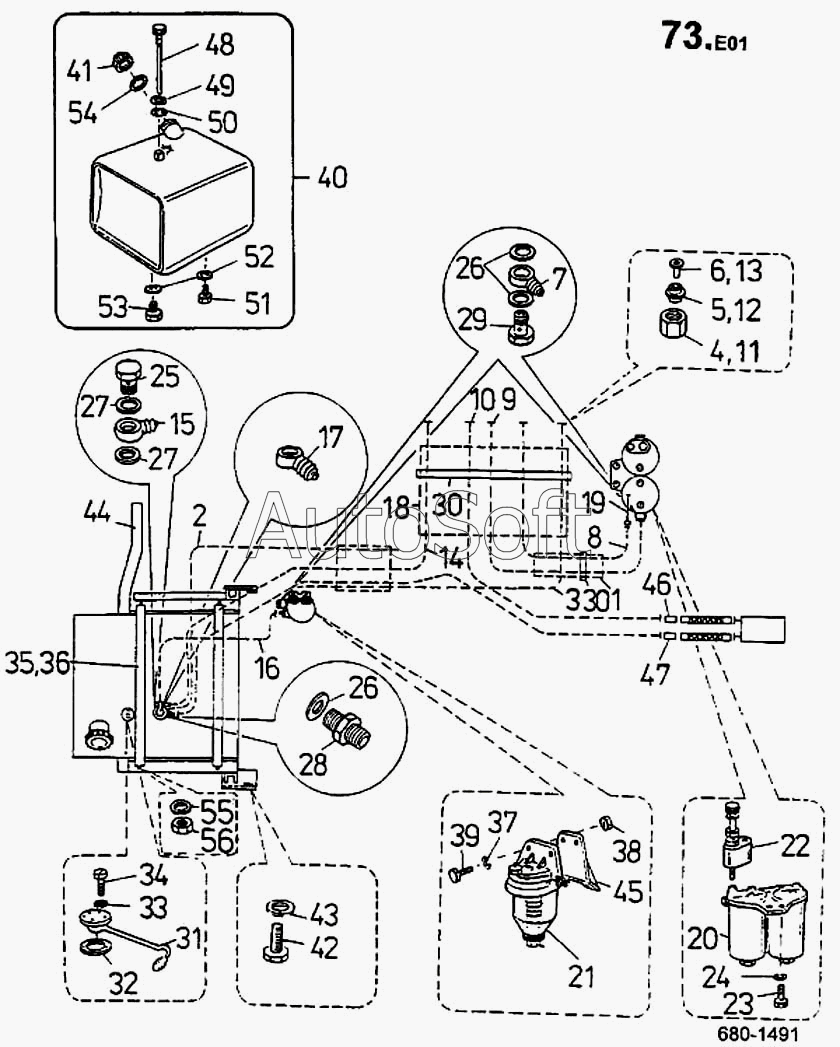

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Установка топливопровода (680)
43
29
30
31
32
33
34
35
36
37
38
39
40
41
42
28
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Пружина 17Х2 РЕ 1800 ММ | |
| 2 | 2***} | Трубка RРЕ D 5Х7 | |
| 3 | 2***} | Трубопровод | |
| 4 | Г***0 | Гайка накидная М16Х1.5 JS 8 2360 | |
| 5 | 2***} | Кольцо уплотнительное JS 8 | |
| 6 | 5***} | Втулка 8Х13 20 366 00 | |
| 7 | 2***} | Угольник поворотный | |
| 8 | 2***} | Трубопровод | |
| 9 | 2***} | Трубопровод | |
| 10 | 2***} | Трубопровод | |
| 11 | Г***3 | Гайка накидная JS 6 СSN 13 | |
| 12 | 2***} | Кольцо уплотнительное JS 6 | |
| 13 | 5***} | Втулка 6Х15 20 363 00 | |
| 14 | 2***} | Трубопровод | |
| 15 | 2***} | Штуцер | |
| 16 | 2***} | Трубопровод | |
| 17 | 2***} | Соединение | |
| 18 | 2***} | Трубопровод | |
| 19 | 2***} | Трубопровод | |
| 20 | 4***} | Топливный фильтр | |
| 21 | Т***й | Топливный фильтр грубой | |
| 22 | 4***} | Насос ручной СR1 2261 | |
| 23 | 3***} | Болт ISО 4014 М12Х40-5.8-А5G | |
| 24 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 25 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| 26 | К***8 | Кольцо уплотнительное 14Х18 | |
| 26 | К***N | Кольцо уплотнительное 14Х18 СSN | |
| 27 | К***N | Кольцо уплотнительное 12Х16 СSN | |
| 28 | 2***} | Горловина | |
| 29 | З***3 | Зажим РRО РRIРОJКU 8 СSN 13 | |
| 30 | 4***} | Хомут 140Х3.6 ТSL 140-I | |
| 31 | 4***} | Поплавок топливомера 12 V | |
| 32 | 2***} | Прокладка | |
| 33 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 34 | 3***} | Болт ISО 1207 М5Х25-5.8-А4G | |
| 35 | 2***} | Лента зажимная | |
| 36 | 2***} | Прокладка | |
| 37 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 38 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 39 | 3***} | Болт ISО 4017 М8Х25-5.6-А4G | |
| 40 | 2***} | Топливный бак | |
| 41 | 3***} | Затвор горловины | |
| 42 | 3***} | Болт ISО 4017 М16Х30-5.8-А5G | |
| 43 | Ш***2 | Шайба пружинная 16 СSN 02 | |
| 44 | 2***} | Рама | |
| 45 | 2***} | Кронштейн | |
| 46 | 3***} | Штуцер JS 6 СSN 13 7880 | |
| 47 | 3***} | Штуцер JS 8 СSN 13 7880 | |
| 48 | 2***} | Трубка всасывающая | |
| 49 | К***N | Кольцо уплотнительное 18Х24 СSN | |
| 50 | К***N | Кольцо уплотнительное 14Х2 СSN | |
| 51 | 2***} | Пробка М16Х1.5 | |
| 52 | К***N | Кольцо уплотнительное 16Х20 СSN | |
| 53 | 3***} | Пробка М16Х1.5 СSN 02 1915.15 | |
| 54 | К***N | Кольцо уплотнительное 80Х70 СSN | |
| 55 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 56 | 3***} | Гайка ISО 4032 М10-5-А3G |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
