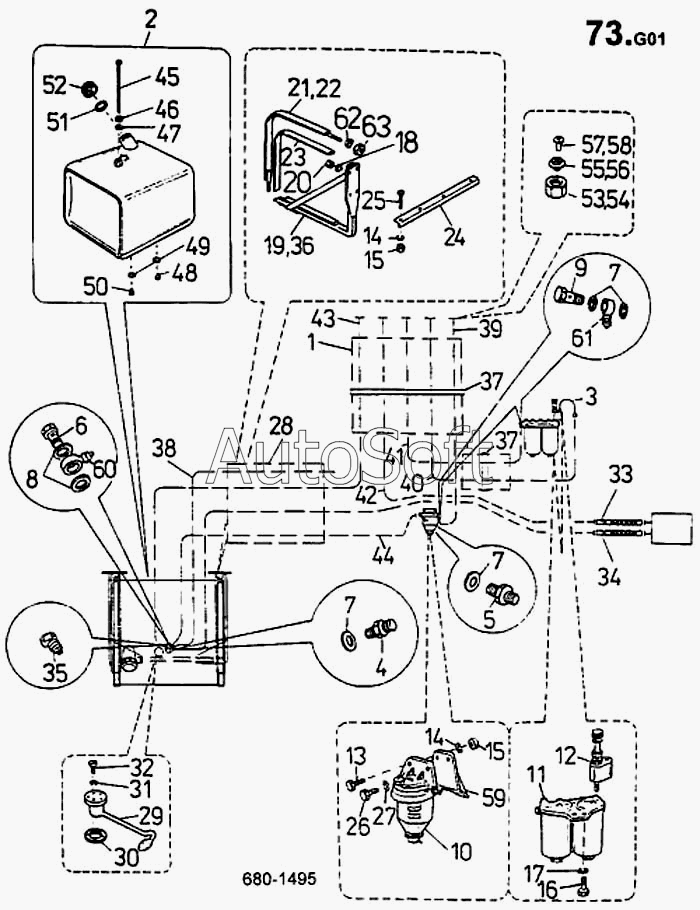

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Установка топливопровода (680)
48
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
32
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
16
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Трубопровод | |
| 2 | 2***} | Топливный бак | |
| 3 | 2***} | Трубопровод | |
| 4 | 2***} | Горловина | |
| 5 | 2***} | Штуцер переходный | |
| 6 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| 7 | К***8 | Кольцо уплотнительное 14Х18 | |
| 7 | К***N | Кольцо уплотнительное 14Х18 СSN | |
| 8 | К***N | Кольцо уплотнительное 12Х16 СSN | |
| 9 | З***3 | Зажим РRО РRIРОJКU 8 СSN 13 | |
| 10 | Т***й | Топливный фильтр грубой | |
| 11 | 4***} | Топливный фильтр | |
| 12 | 4***} | Насос ручной СR1 2261 | |
| 13 | 3***} | Болт ISО 4017 М8Х25-5.6-А4G | |
| 14 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 15 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 16 | 3***} | Болт ISО 4014 М12Х40-5.8-А5G | |
| 17 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 18 | Ш***2 | Шайба пружинная 16 СSN 02 | |
| 19 | 2***} | Кронштейн левый | |
| 20 | 3***} | Гайка ISО 4032 М16-8-А3G | |
| 21 | 2***} | Лента крепления | |
| 22 | 2***} | Лента крепления | |
| 23 | 2***} | Прокладка | |
| 24 | 2***} | Балка | |
| 25 | 3***} | Болт ISО 4017 М8Х16-5.8-А4G | |
| 26 | 3***} | Болт ISО 4017 М8Х30-5.6-А4G | |
| 27 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 28 | 2***} | Пружина 17Х2 РЕ 1800 ММ | |
| 29 | 4***} | Поплавок топливомера 12 V | |
| 30 | 2***} | Прокладка | |
| 31 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 32 | 3***} | Болт ISО 1207 М5Х25-5.8-А4G | |
| 33 | 3***} | Штуцер JS 6 СSN 13 7880 | |
| 34 | 3***} | Штуцер JS 8 СSN 13 7880 | |
| 35 | 2***} | Соединение | |
| 36 | 2***} | Кронштейн правый | |
| 37 | 4***} | Хомут 140Х3.6 ТSL 140-I | |
| 38 | 2***} | Трубка RРЕ D 5Х7 | |
| 39 | 2***} | Трубопровод | |
| 40 | 2***} | Трубопровод | |
| 41 | 2***} | Трубопровод | |
| 42 | 2***} | Трубопровод | |
| 43 | 2***} | Трубопровод | |
| 44 | 2***} | Трубопровод | |
| 45 | 2***} | Трубка всасывающая | |
| 46 | К***N | Кольцо уплотнительное 18Х24 СSN | |
| 47 | К***N | Кольцо уплотнительное 14Х2 СSN | |
| 48 | 2***} | Пробка М16Х1.5 | |
| 49 | К***N | Кольцо уплотнительное 16Х20 СSN | |
| 50 | 3***} | Пробка М16Х1.5 СSN 02 1915.15 | |
| 51 | К***N | Кольцо уплотнительное 80Х70 СSN | |
| 52 | 3***} | Затвор горловины | |
| 53 | Г***0 | Гайка накидная М16Х1.5 JS 8 2360 | |
| 54 | Г***3 | Гайка накидная JS 6 СSN 13 | |
| 55 | 2***} | Кольцо уплотнительное JS 8 | |
| 56 | 2***} | Кольцо уплотнительное JS 6 | |
| 57 | 5***} | Втулка 8Х13 20 366 00 | |
| 58 | 5***} | Втулка 6Х15 20 363 00 | |
| 59 | 2***} | Кронштейн | |
| 60 | 2***} | Штуцер | |
| 61 | 2***} | Угольник поворотный | |
| 62 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 63 | 3***} | Гайка ISО 4032 М10-5-А3G |
