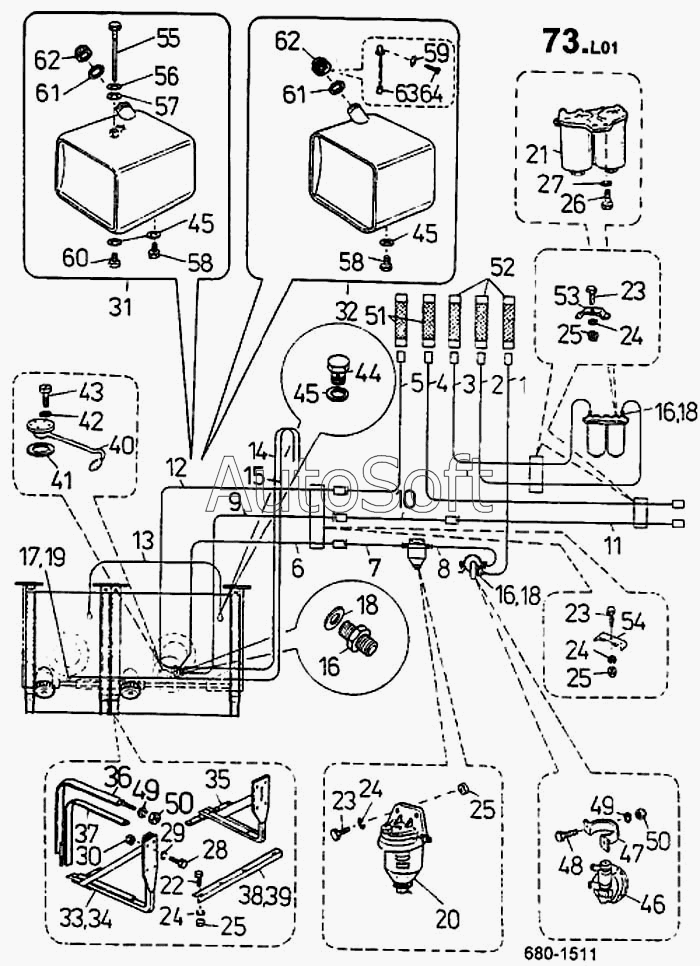

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Установка топливопровода (680)
49
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
33
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Трубопровод | |
| 2 | 2***} | Трубопровод | |
| 3 | 2***} | Трубопровод | |
| 4 | 2***} | Трубопровод | |
| 5 | 2***} | Трубопровод | |
| 6 | 2***} | Трубопровод | |
| 7 | 2***} | Трубопровод | |
| 8 | 2***} | Трубопровод | |
| 9 | 2***} | Трубопровод | |
| 10 | 2***} | Трубопровод | |
| 11 | 2***} | Трубопровод | |
| 12 | 2***} | Трубопровод | |
| 13 | 2***} | Трубопровод | |
| 14 | 2***} | Трубка RРЕ D 5Х7 | |
| 15 | 2***} | Трубопровод | |
| 16 | 2***} | Штуцер переходный | |
| 17 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| 18 | К***8 | Кольцо уплотнительное 14Х18 | |
| 19 | К***N | Кольцо уплотнительное 12Х16 СSN | |
| 20 | Т***й | Топливный фильтр грубой | |
| 21 | 4***} | Топливный фильтр | |
| 22 | 3***} | Болт ISО 4017 М8Х16-5.8-А4G | |
| 23 | 3***} | Болт ISО 4017 М8Х25-5.6-А4G | |
| 24 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 25 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 26 | 3***} | Болт ISО 4014 М12Х40-5.8-А5G | |
| 27 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 28 | 3***} | Болт ISО 4017 М16Х35-8.8-А5G | |
| 29 | Ш***2 | Шайба пружинная 16 СSN 02 | |
| 30 | 3***} | Гайка ISО 4032 М16-8-А3G | |
| 31 | 2***} | Топливный бак | |
| 32 | 2***} | Топливный бак | |
| 33 | 2***} | Кронштейн левый | |
| 34 | 2***} | Кронштейн правый | |
| 35 | 2***} | Кронштейн средний | |
| 36 | 2***} | Лента крепления | |
| 37 | 2***} | Прокладка | |
| 38 | 2***} | Балка | |
| 39 | 2***} | Перегородка кронштейнов | |
| 40 | 4***} | Поплавок топливомера 12 V | |
| 41 | 2***} | Прокладка | |
| 42 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 43 | 3***} | Болт ISО 1207 М5Х25-5.8-А4G | |
| 44 | З***3 | Зажим РRО РRIРОJКU 10 СSN 13 | |
| 45 | К***N | Кольцо уплотнительное 16Х20 СSN | |
| 46 | 4***} | Электронасос СS 1А-2260 | |
| 47 | 2***} | Хомут | |
| 48 | 3***} | Болт ISО 4017 М10Х20-8.8-А5G | |
| 49 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 50 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 51 | 4***} | Шланг JS 6Х300-1111 0N 63 5412.02 | |
| 52 | 4***} | Шланг JS 8Х320-1111 ОN 63 5412.02 | |
| 53 | 2***} | Держатель трубок 50Х30 | |
| 54 | 2***} | Держатель трубок | |
| 55 | 2***} | Трубка всасывающая | |
| 56 | К***N | Кольцо уплотнительное 18Х24 СSN | |
| 57 | К***N | Кольцо уплотнительное 14Х2 СSN | |
| 58 | 2***} | Пробка М16Х1.5 | |
| 59 | 3***} | Шайба 4.3 СSN 02 1702.15 | |
| 60 | 3***} | Пробка М16Х1.5 СSN 02 1915.15 | |
| 61 | К***N | Кольцо уплотнительное 80Х70 СSN | |
| 62 | 3***} | Затвор горловины | |
| 63 | 2***} | Цепь 1.8 СSN 02 3278.01 | |
| 64 | Б***Т | Болт самонарезающий ISО 1483 SТ |
