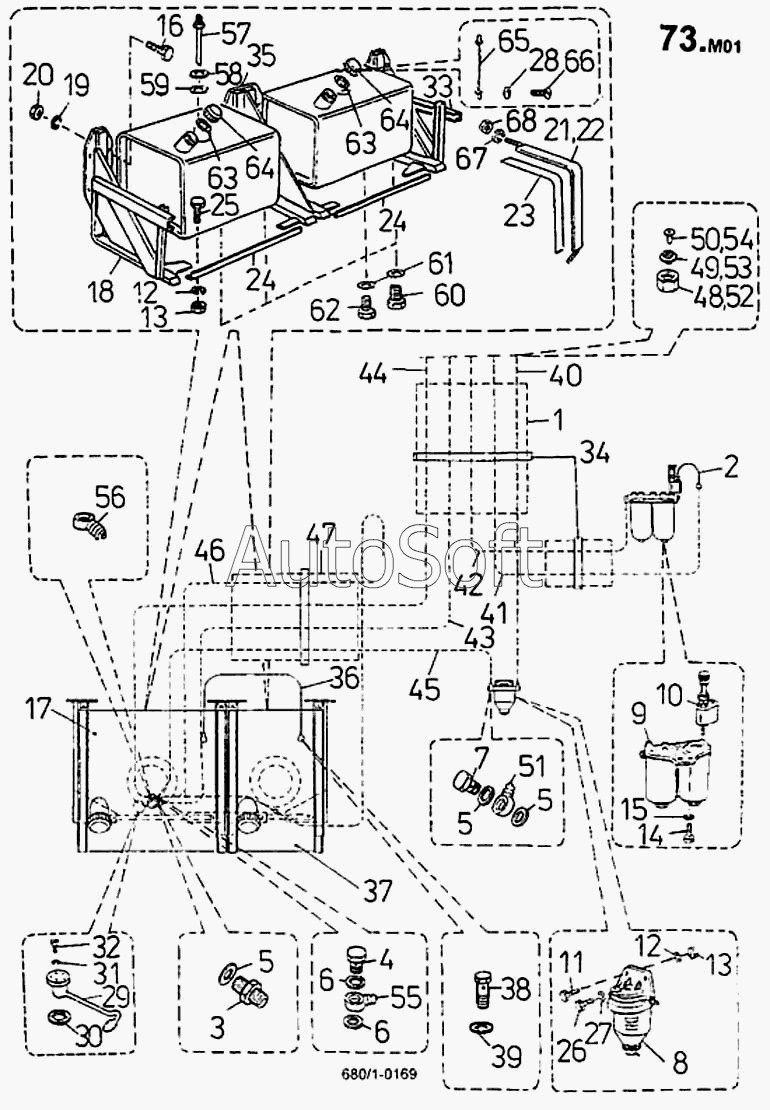

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Установка топливопровода (680/1)
43
51
50
49
48
47
46
45
44
52
42
41
40
39
38
37
36
60
68
67
66
65
64
63
62
61
35
59
58
57
56
55
54
53
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
26
34
33
32
31
30
29
28
27
1
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Трубопровод | |
| 2 | 2***} | Трубопровод | |
| 3 | 2***} | Горловина | |
| 4 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| 5 | К***8 | Кольцо уплотнительное 14Х18 | |
| 6 | К***6 | Кольцо уплотнительное 12Х16 | |
| 7 | З***3 | Зажим РRО РRIРОJКU 8 СSN 13 | |
| 8 | Т***й | Топливный фильтр грубой | |
| 9 | 4***} | Топливный фильтр | |
| 10 | 4***} | Насос ручной СR1 2261 | |
| 11 | 3***} | Болт ISО 4017 М8Х25-5.6-А4G | |
| 12 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 13 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 14 | 3***} | Болт ISО 4014 М12Х40-5.8-А5G | |
| 15 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 16 | 3***} | Болт ISО 4017 М16Х35-8.8-А5G | |
| 17 | 2***} | Топливный бак | |
| 18 | 2***} | Кронштейн левый | |
| 19 | Ш***2 | Шайба пружинная 16 СSN 02 | |
| 20 | 3***} | Гайка ISО 4032 М16-8-А3G | |
| 21 | 2***} | Лента крепления | |
| 22 | 2***} | Лента крепления | |
| 23 | 2***} | Прокладка | |
| 24 | 2***} | Балка | |
| 25 | 3***} | Болт ISО 4017 М8Х16-5.8-А4G | |
| 26 | 3***} | Болт ISО 4017 М8Х30-5.6-А4G | |
| 27 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 28 | 3***} | Шайба 4.3 СSN 02 1702.15 | |
| 29 | 4***} | Поплавок топливомера 12 V | |
| 30 | 2***} | Прокладка | |
| 31 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 32 | 3***} | Болт ISО 1207 М5Х25-5.8-А4G | |
| 33 | 2***} | Кронштейн правый | |
| 34 | 4***} | Хомут 140Х3.6 ТSL 140-I | |
| 35 | 2***} | Кронштейн средний | |
| 36 | 2***} | Трубопровод | |
| 37 | 2***} | Топливный бак | |
| 38 | З***3 | Зажим РRО РRIРОJКU 10 СSN 13 | |
| 39 | К***0 | Кольцо уплотнительное 16Х20 | |
| 40 | 2***} | Трубопровод | |
| 41 | 2***} | Трубопровод | |
| 42 | 2***} | Трубопровод | |
| 43 | 2***} | Трубопровод | |
| 44 | 2***} | Трубопровод | |
| 45 | 2***} | Трубопровод | |
| 46 | 2***} | Трубка RРЕ D 5Х7 | |
| 47 | 2***} | Пружина 17Х2 РЕ 1800 ММ | |
| 48 | Г***0 | Гайка накидная М16Х1.5 JS 8 2360 | |
| 49 | 2***} | Кольцо уплотнительное JS 8 | |
| 50 | 5***} | Втулка 8Х13 20 366 00 | |
| 51 | 2***} | Угольник поворотный | |
| 52 | Г***3 | Гайка накидная JS 6 СSN 13 | |
| 53 | 2***} | Кольцо уплотнительное JS 6 | |
| 54 | 5***} | Втулка 6Х15 20 363 00 | |
| 55 | 2***} | Штуцер | |
| 56 | 2***} | Соединение | |
| 57 | 2***} | Трубка всасывающая | |
| 58 | К***4 | Кольцо уплотнительное 18Х24 | |
| 59 | К***N | Кольцо уплотнительное 14Х2 СSN | |
| 60 | 2***} | Пробка М16Х1.5 | |
| 61 | К***0 | Кольцо уплотнительное 16Х20 | |
| 62 | 3***} | Пробка М16Х1.5 СSN 02 1915.15 | |
| 63 | К***0 | Кольцо уплотнительное 80Х70 | |
| 64 | 3***} | Затвор горловины | |
| 65 | 2***} | Цепь 1.8 СSN 02 3278.01 | |
| 66 | Б***Т | Болт самонарезающий ISО 1483 SТ | |
| 67 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 68 | 3***} | Гайка ISО 4032 М10-5-А3G |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
